应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 失效分析 » 铅黄铜螺母安装过程中发生断裂
51/1返回列表
查看: 1317  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

Gordon321

银虫 (初入文坛)

[求助] 铅黄铜螺母安装过程中发生断裂 已有1人参与

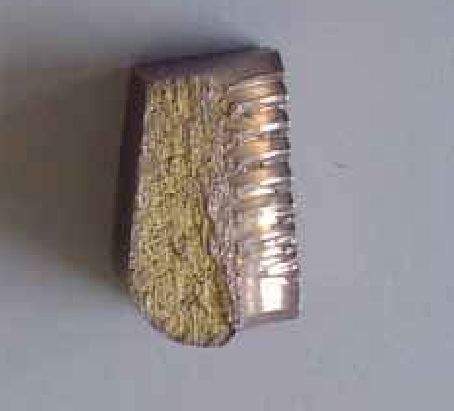

新进一批铜螺母，在与M6的碳钢螺钉配合紧固时螺母发生断裂，断面宏观状态推断为脆性断裂，请问专家加载7Nm安装扭矩后为发生断裂的螺母是否后期会有断裂的可能？要是韧性断裂有会如何？如何评估风险的大小。谢谢

铅黄铜螺母安装过程中发生断裂
回复此楼

» 猜你喜欢
1楼 2014-06-06 16:19:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
铅黄铜螺母没有牌号、没有加工工艺、没有热处理状态、没有金相组织图，只拿了一个铅黄铜螺母的尸体问是怎么死的，你莫非是在问前知五百年、后知五百年的神仙嘛？
赞一下 回复此楼
稀里糊涂是最高境界
2楼2014-06-06 18:29:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Gordon321

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by 《草原的风》 at 2014-06-06 18:29:41
铅黄铜螺母没有牌号、没有加工工艺、没有热处理状态、没有金相组织图，只拿了一个铅黄铜螺母的尸体问是怎么死的，你莫非是在问前知五百年、后知五百年的神仙嘛？

谢谢《草原的风》
HPb59-3板材下料，加工中心加工外形，打孔，攻丝，切断，打磨，没有热处理操作。
与螺钉配合加载7Nm紧固扭矩胀紧在槽中，断裂发生在装配过程。
金相和SEM结果还没有出来，只有成分如下：
o.        Scope of Test        Standard Value        Test Result        Remarks
1        Cu        （%）        57.5-59.5        52.9        样品不均匀
2        Fe        （%）        ≤0.50        0.82
3        Pb        （%）        2.0-3.0        2.9
4        Ni        （%）        ≤0.5           0.072
5        Zn        （%）        余量        余量
赞一下 回复此楼
3楼2014-06-07 10:53:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

引用回帖:
3楼: Originally posted by Gordon321 at 2014-06-07 10:53:17
谢谢《草原的风》
HPb59-3板材下料，加工中心加工外形，打孔，攻丝，切断，打磨，没有热处理操作。
与螺钉配合加载7Nm紧固扭矩胀紧在槽中，断裂发生在装配过程。
金相和SEM结果还没有出来，只有成分如下：
o.         ...

等金相图出来再分析，现在只能够做初步分析和合理的推断。
因为没有热处理操作，又是板材生产的，我估计在各个工序的冷加工状态下毫无疑问是会产生加工硬化的，特别是铜合金，加工硬化更严重，加工硬化的结果是强度硬度升高，而塑性韧性下降，加工硬化越严重的则塑性韧性下降的越厉害，而且没有热处理，加工硬化消除不了，冷加工过程产生的内应力也无法消除，虽然铜合金塑韧性很好，但是这样做的结果，毫无疑问会使螺母变脆，再加上没有消除的内应力的作用，最终导致脆性断裂。
建议：为了保持高强度高硬度的状态，最起码需要进行一下去应力退火。
赞一下(1人) 回复此楼
稀里糊涂是最高境界
4楼2014-06-07 12:22:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Gordon321

银虫 (初入文坛)
引用回帖:
4楼: Originally posted by 《草原的风》 at 2014-06-07 12:22:05
等金相图出来再分析，现在只能够做初步分析和合理的推断。
因为没有热处理操作，又是板材生产的，我估计在各个工序的冷加工状态下毫无疑问是会产生加工硬化的，特别是铜合金，加工硬化更严重，加工硬化的结果是强 ...

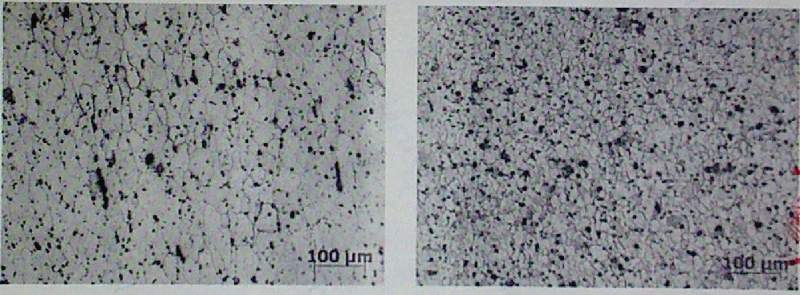

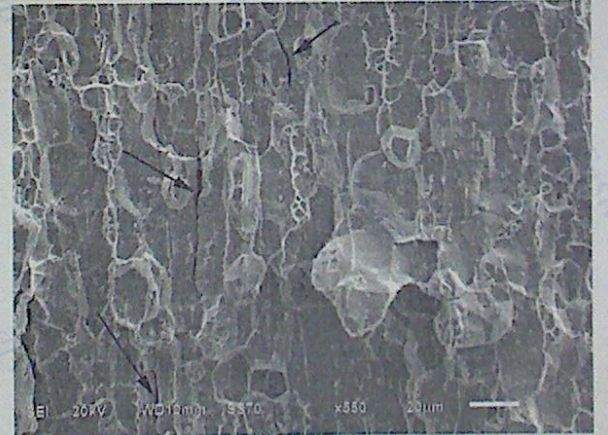

附件是扫描电镜和金相
铅黄铜螺母安装过程中发生断裂-1


铅黄铜螺母安装过程中发生断裂-2
赞一下 回复此楼
5楼2014-06-16 13:41:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 Gordon321 的主题更新
51/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 318求调剂 +3 Yanyali 2026-03-15 3/150 2026-03-16 16:41 by houyaoxu
[考研] 304求调剂 +3 曼殊2266 2026-03-14 3/150 2026-03-16 16:39 by houyaoxu
[考研] 一志愿华中师范071000，325求调剂 +6 RuitingC 2026-03-12 6/300 2026-03-16 14:50 by 可淡不可忘
[基金申请] 国自科面上基金字体 +5 iwuli 2026-03-12 6/300 2026-03-16 13:13 by Kamiu_MK
[基金申请] NSFC申报书里申请人简历中代表性论著还需要在申报书最后的附件里面再上传一遍吗 20+5 NSFC2026我来了 2026-03-10 14/700 2026-03-15 23:53 by 不负韶华的虎
[考研] 材料与化工 323 英一+数二+物化，一志愿：哈工大 本人本科双一流 +4 自由的_飞翔 2026-03-13 5/250 2026-03-14 19:39 by hmn_wj
[基金申请] 现在如何回避去年的某一个专家，不知道名字 +3 zk200107 2026-03-12 6/300 2026-03-14 17:13 by zk200107
[考研] 复试调剂 +4 z1z2z3879 2026-03-14 5/250 2026-03-14 16:30 by JourneyLucky
[考研] 328，0703考生求调剂，一志愿为东北师范大学 +4 观素律 2026-03-09 5/250 2026-03-14 01:24 by JourneyLucky
[考研] 341求调剂 +4 番茄头--- 2026-03-10 4/200 2026-03-13 23:12 by JourneyLucky
[考研] 材料371求调剂 +9 鳄鱼? 2026-03-11 11/550 2026-03-13 22:53 by JourneyLucky
[考研] 材料工程调剂 +9 咪咪空空 2026-03-12 9/450 2026-03-13 22:05 by 星空星月
[考研] 求材料调剂 085600英一数二总分302 前三科235 精通机器学习 一志愿哈工大 +4 林yaxin 2026-03-12 4/200 2026-03-13 22:04 by 星空星月
[考研] ［0860］321分求调剂，ab区皆可 +4 宝贵热 2026-03-13 4/200 2026-03-13 22:01 by 星空星月
[考研] 329求调剂 +3 miaodesi 2026-03-12 4/200 2026-03-13 20:53 by 18595523086
[考研] 26调剂/材料科学与工程/总分295/求收留 +9 2026调剂侠 2026-03-12 9/450 2026-03-13 20:46 by 18595523086
[考研] 【考研调剂求收留】 +3 Ceciilia 2026-03-11 3/150 2026-03-13 20:18 by JourneyLucky
[论文投稿] 投稿问题 5+4 星光灿烂xt 2026-03-12 6/300 2026-03-13 14:17 by god_tian
[考研] 277求调剂 +4 anchor17 2026-03-12 4/200 2026-03-13 11:15 by 白夜悠长
[考研] 一志愿河海大学085900土木水利专硕279求调剂不挑专业 +4 SunWwWwWw 2026-03-10 8/400 2026-03-13 02:23 by SunWwWwWw
信息提示
关闭
请填处理意见
关闭
