[交流] 关于IMVS和IMPS测量中数据分析

最近小弟做了一些IMVS和IMPS测量可是对于图中的一些符号的物理含义不是十分了解，希望给为大侠能给小弟指点迷津：就是关于IMVS和IMPS中会出现H'和H"具体代表什么样的物理涵义。如下图所示：

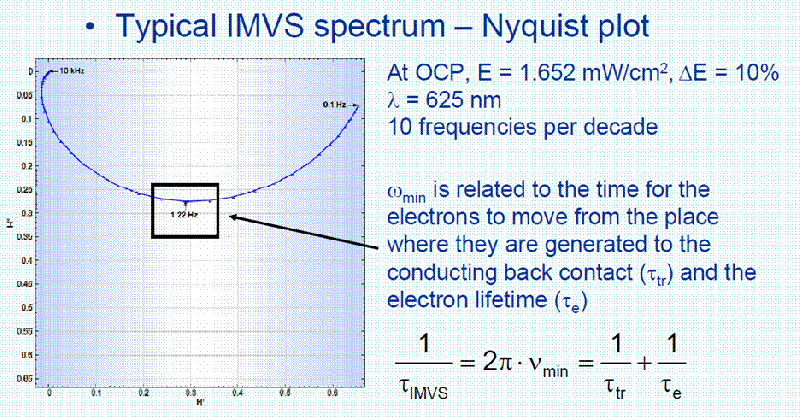

关于IMVS和IMPS测量中数据分析

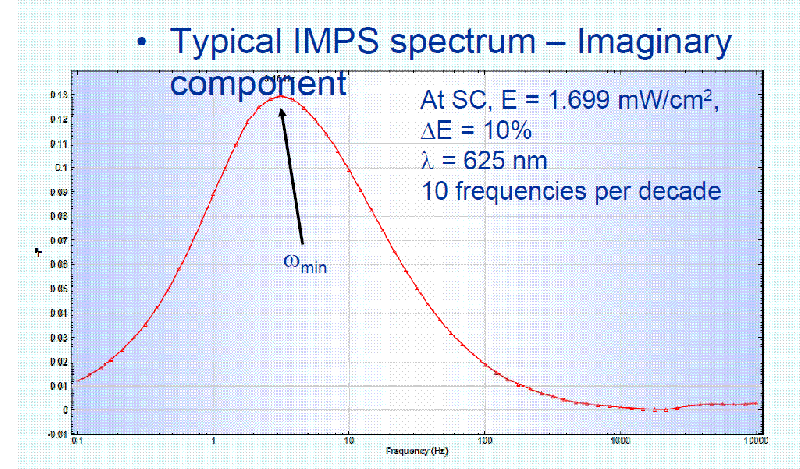

关于IMVS和IMPS测量中数据分析-1

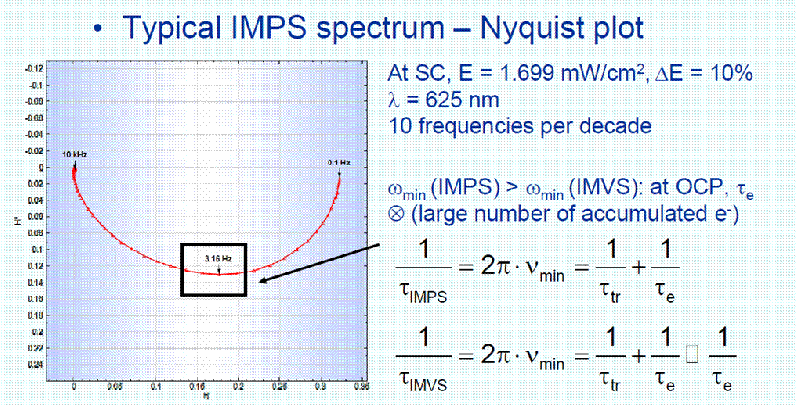

关于IMVS和IMPS测量中数据分析-2

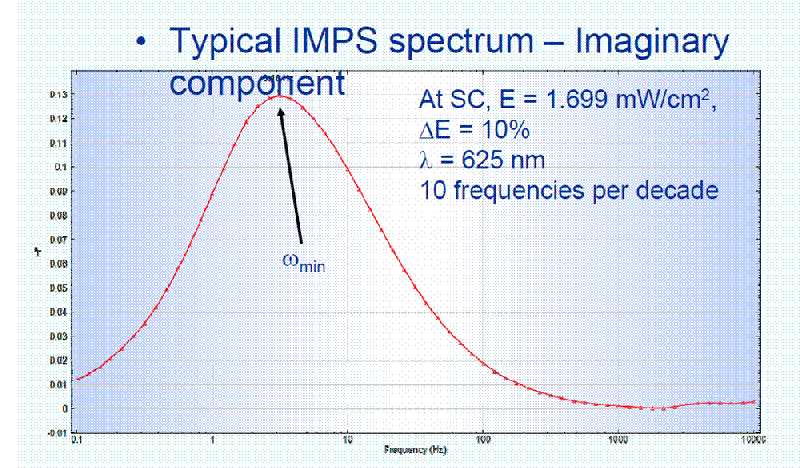

关于IMVS和IMPS测量中数据分析-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-04 16:03:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangximin23

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
ydar123: 金币+1 2014-06-04 21:02:33
IMVS,IMPS和阻抗一样都是传输函数，就有实部和虚部。H'和H"分别数IMVS,IMPS的实部和虚部
赞一下 回复此楼
要做就做最好
2楼2014-06-04 16:12:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ydar123

至尊木虫 (职业作家)
引用回帖:
2楼: Originally posted by wangximin23 at 2014-06-04 16:12:25
IMVS,IMPS和阻抗一样都是传输函数，就有实部和虚部。H'和H"分别数IMVS,IMPS的实部和虚部

H'和H"是不是也和阻抗的z'和Z"一样有自己具体的单位那？
赞一下 回复此楼
3楼2014-06-04 21:04:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangximin23

木虫 (正式写手)
引用回帖:
3楼: Originally posted by ydar123 at 2014-06-04 21:04:24
H'和H"是不是也和阻抗的z'和Z"一样有自己具体的单位那？...

都是欧姆
回复此楼
要做就做最好
4楼2014-06-04 22:28:21
