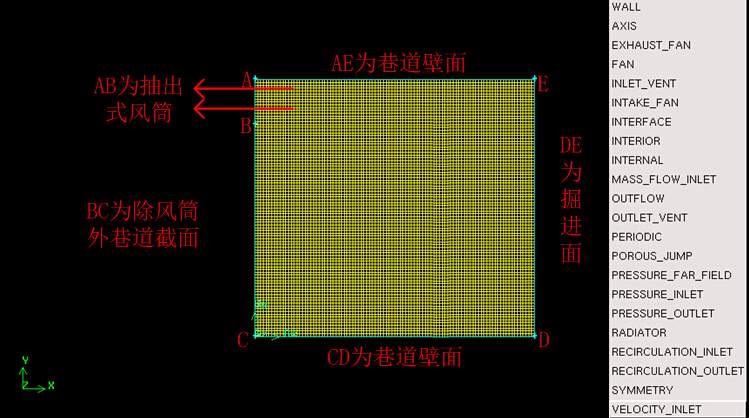

模拟巷道风流场，其中AB为抽出式风筒，BC为除风筒外巷道截面，DE为掘进面，AE和CD为巷道壁面，在gambit里面怎么设置AB和BC的边界条件，就是如何定义？如图所示，AB和BC应该如何从右侧边界条件（gambit）中选择？

风流场模拟
回复此楼

» 猜你喜欢
习惯了不习惯的习惯
1楼 2014-06-04 12:21:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ligongdamine

银虫 (小有名气)
AB为抽出式风筒截面 BC为除抽出式风筒外巷道截面
赞一下 回复此楼
习惯了不习惯的习惯
2楼2014-06-04 12:24:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ffengqiao

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你这是二维还是三维的，怎么只画了这么小一部分？
赞一下 回复此楼
3楼2014-06-04 14:24:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ligongdamine

银虫 (小有名气)
二维的，平面模型，就是搞不懂AB面和BC面的边界条件怎么设置
赞一下 回复此楼
习惯了不习惯的习惯
4楼2014-06-04 15:09:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ligongdamine

银虫 (小有名气)
求大神指教啊
回复此楼
习惯了不习惯的习惯
5楼2014-06-04 17:00:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shensheshou

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ligongdamine: 金币+10, ★★★很有帮助, 谢谢您 2014-06-06 21:49:48
这个简单  你就是想模拟  抽风的情况吧   bc设置为压力进口  ab设置为压力出口   其他都是wall
fluent里的设置时   bc可设置为0压力    ab设置为一个负压力（数值大小根据你的情况额定）   这样区域里就可以形成风场循环了   我的回答满意否  金币给我吧 哈哈
赞一下 回复此楼
6楼2014-06-06 13:24:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ligongdamine

银虫 (小有名气)
引用回帖:
6楼: Originally posted by shensheshou at 2014-06-06 13:24:15
这个简单  你就是想模拟  抽风的情况吧   bc设置为压力进口  ab设置为压力出口   其他都是wall
fluent里的设置时   bc可设置为0压力    ab设置为一个负压力（数值大小根据你的情况额定）   这样区域里就可以形成风 ...

能再问您一下吧 若ab出口风速度为10m/s 压力怎么计算
赞一下 回复此楼
习惯了不习惯的习惯
7楼2014-06-06 21:49:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ligongdamine

银虫 (小有名气)
能再问一下您吗 若知道ab出口风速度为10m/s 出口压力怎么计算
赞一下 回复此楼
习惯了不习惯的习惯
8楼2014-06-06 21:50:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shensheshou

铜虫 (初入文坛)
引用回帖:
8楼: Originally posted by ligongdamine at 2014-06-06 21:50:47
能再问一下您吗 若知道ab出口风速度为10m/s 出口压力怎么计算

速度对应的动压  可根据伯努利方程来算   因为你这个压力变化不大  所以气体基本可看做不可压缩流体

p=0.5*密度*速度的平方
赞一下 回复此楼
9楼2014-06-10 08:54:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ligongdamine

银虫 (小有名气)
嗯
