[求助] 【已完结】FLUENT 风流模拟 已有1人参与

如题（新手求问）。我只是想做一个FLUENT模拟简单的风流流动，但是不会调整参数，能否有大神能帮忙看看？
在图1中，蓝色部分为进风口，速度为9.5m/s，红色为出风口，速度为4.5m/s。主要问题有1、我不会设置入口方向，2、模型不收敛，结果也得不到图2那样想要的结果。
我希望能得到图2那样的结果，从上面吹风，从下面红色部分吸气，但是真的不会调节。。。真心求教。

【已完结】FLUENT 风流模拟
图1导入 fluent里的模型


【已完结】FLUENT 风流模拟-1

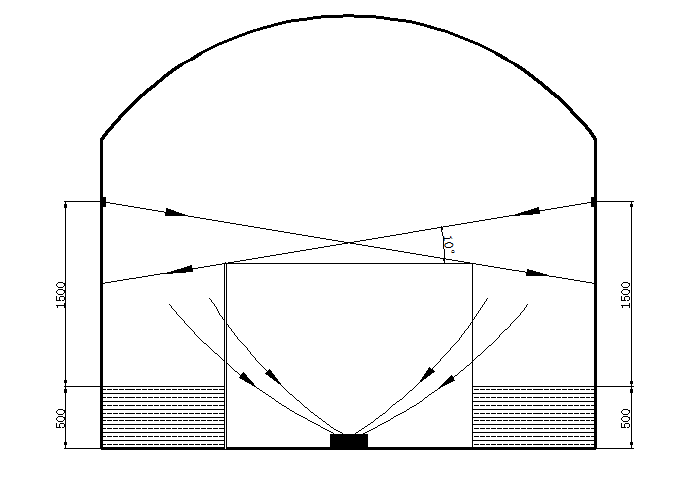

图2 想要的结果

[ Last edited by 1592203609 on 2014-6-6 at 20:18 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-03 16:57:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

合欢魅影

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
taoran2012: 金币+50 2014-06-04 14:33:32
引用回帖:
7楼: Originally posted by taoran2012 at 2014-06-04 10:39:06
大侠您好！我按照你的回复重新设置了一下进口速度。把模型简化为入口速度9m/s，出口压力1985pa,选择的K-E模型，其他参数默认，修改了一下松弛因子。在计算的时候，用户界面总出现reversed flow in ** faces on pre ...

那不是出口压力过低，是出口压力比内部的压力还高，出现回流了吧。
赞一下(2人) 回复此楼
8楼2014-06-04 13:26:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
网格都要求助，计算还要求助。
赞一下(1人) 回复此楼
2楼2014-06-03 17:02:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

taoran2012

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by dragonship at 2014-06-03 17:02:51
网格都要求助，计算还要求助。

大神好……大神见笑了。。。
赞一下 回复此楼
3楼2014-06-03 17:35:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
引用回帖:
3楼: Originally posted by taoran2012 at 2014-06-03 17:35:10
大神好……大神见笑了。。。...

没，我不会计算这个事情。只是觉得网格都是求教了，计算就自己慢慢看看例子。摸索摸索呗，研一研二的还有时间。
赞一下 回复此楼
4楼2014-06-03 17:38:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taoran2012

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by dragonship at 2014-06-03 17:38:08
没，我不会计算这个事情。只是觉得网格都是求教了，计算就自己慢慢看看例子。摸索摸索呗，研一研二的还有时间。...

好呗，周围没人会，微微有点痛苦。。。唉。天天逛论坛，俺们也不容易。
赞一下 回复此楼
5楼2014-06-03 17:45:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjushang

捐助贵宾 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
taoran2012: 金币+10, ★★★很有帮助, 具有指导意义。 2014-06-04 08:53:25
入口流体的方向很简单，设置的时候不是分XYZ三个方向嘛，正的就是跟XYZ正向一致，负的就是跟XYZ的负向一致。出口一般不设成速度出口，那样会造成不收敛，既然是从出口往外吸气，可以设置成一个压力出口，压力比容器内压力小。
不收敛的原因太多了，网格质量差，初值给的不合适，模型和算法的选择，松弛因子的调整，时间步长过大等等，这就是体现工作量的时候了，多改改参数试试
赞一下 回复此楼
王城的姓氏都改写 我还在这里守着夜 等什么从灰烬里面 破茧成蝶
6楼2014-06-03 22:35:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taoran2012

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by tjushang at 2014-06-03 22:35:05
入口流体的方向很简单，设置的时候不是分XYZ三个方向嘛，正的就是跟XYZ正向一致，负的就是跟XYZ的负向一致。出口一般不设成速度出口，那样会造成不收敛，既然是从出口往外吸气，可以设置成一个压力出口，压力比容器 ...

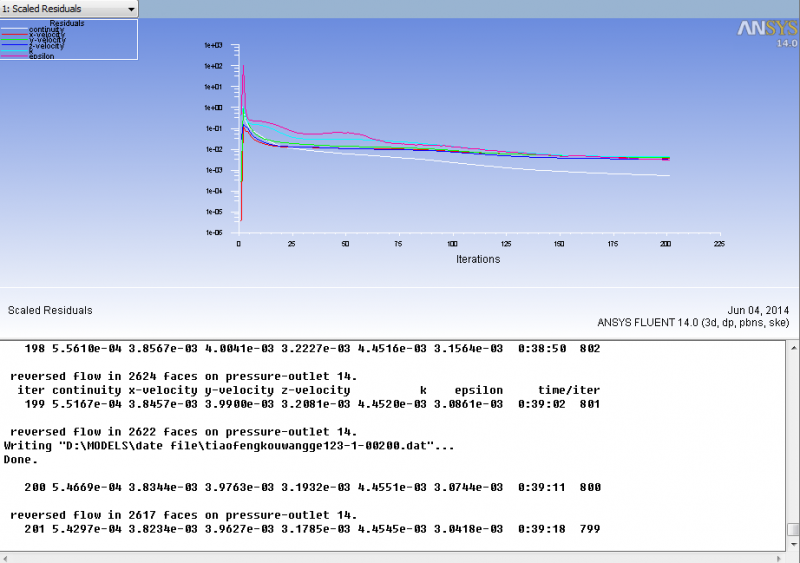

大侠您好！我按照你的回复重新设置了一下进口速度。把模型简化为入口速度9m/s，出口压力1985pa,选择的K-E模型，其他参数默认，修改了一下松弛因子。在计算的时候，用户界面总出现reversed flow in ** faces on pressure-outlet。这是什么原因呢？是出口压力不够吗？麻烦您了！
【已完结】FLUENT 风流模拟-2
reversed flow.PNG
赞一下 回复此楼
7楼2014-06-04 10:39:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taoran2012

铁虫 (小有名气)
引用回帖:
8楼: Originally posted by 合欢魅影 at 2014-06-04 13:26:06
那不是出口压力过低，是出口压力比内部的压力还高，出现回流了吧。...

金币给错了……
回复此楼
9楼2014-06-04 14:35:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taoran2012

铁虫 (小有名气)
引用回帖:
8楼: Originally posted by 合欢魅影 at 2014-06-04 13:26:06
那不是出口压力过低，是出口压力比内部的压力还高，出现回流了吧。...

我已经修改了出口压力，还是会出现这个现象，是不是其他原因？
赞一下 回复此楼
10楼2014-06-04 14:48:14
