[求助] 极化曲线,tafel的计算 已有3人参与

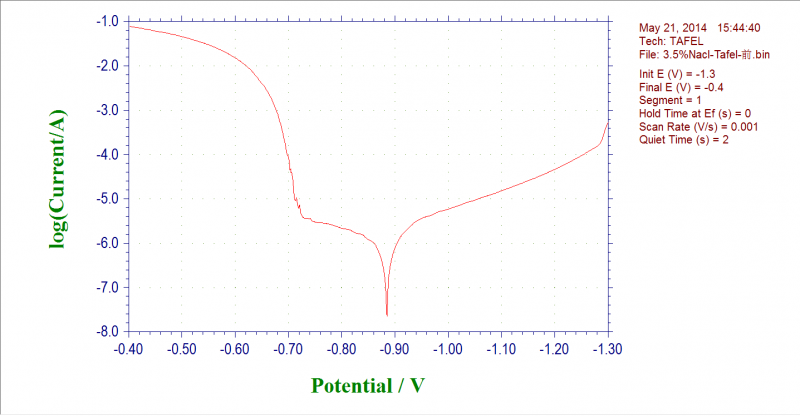

本人外行第一次做电化学实验，测铝合金处理前后的耐腐蚀性，做了极化曲线。用的上海辰华CHI660D电化学工作站。。   我理解的是看腐蚀电流密度的大小，比较耐腐蚀性。可腐蚀电流密度是要自己计算求出，，，，还是电化学工作站上已经求出了直接比较？？？？？？？

极化曲线,tafel的计算


极化曲线,tafel的计算-1
回复此楼

» 收录本帖的淘帖专辑推荐

我的腐蚀疑问

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-01 13:23:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

dyhua

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
872119005: 金币+2, ★有帮助 2014-06-03 12:38:53
楼主是要求Tafel曲线的斜率还是什么，这个图本质上没什么问题，应该导出来然后横纵坐标对调一下，用ORIGIN处理 取过电位1.16V以上的直线部分求斜率
赞一下(1人) 回复此楼
好好科研，多学知识，早日毕业！
3楼2014-06-02 10:15:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dyhua

金虫 (小有名气)
我不懂腐蚀 只是谈下求TAFEL斜率的自己的做法 不一定正确 仅供参考 不要误导了楼主
赞一下(1人) 回复此楼
好好科研，多学知识，早日毕业！
4楼2014-06-02 10:17:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
872119005: 金币+3, ★有帮助 2014-06-03 12:39:20
自腐蚀电流密度是评价耐蚀性能好坏的一个指标，一般是通过阴、阳极Tafel拟合或者弱极化拟合确定的，楼主的极化曲线上有明显的阴极、阳极Tafel直线区，可以用软件进行拟合，拟合出来的阴阳极的两条直线的交点对应的电流密度就是自腐蚀电流密度
赞一下(1人) 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
5楼2014-06-02 20:37:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

872119005

铁虫 (小有名气)
这么多人看了，，没人回复啊、
赞一下 回复此楼
2楼2014-06-01 13:55:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

872119005

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by binbinitaly at 2014-06-02 20:37:00
自腐蚀电流密度是评价耐蚀性能好坏的一个指标，一般是通过阴、阳极Tafel拟合或者弱极化拟合确定的，楼主的极化曲线上有明显的阴极、阳极Tafel直线区，可以用软件进行拟合，拟合出来的阴阳极的两条直线的交点对应的电 ...

大神啊，小弟初学，连教材上很多原理还看不懂。。。。
这个算不算软件已计算出腐蚀电流，，，再除以工作电极的面积，，就是腐蚀电流密度、、这个拷回来没有数据，只有这个图片格式的。那就应该不能再用origin作图了吧。。
赞一下 回复此楼
6楼2014-06-03 11:25:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

872119005

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by dyhua at 2014-06-02 10:15:09
楼主是要求Tafel曲线的斜率还是什么，这个图本质上没什么问题，应该导出来然后横纵坐标对调一下，用ORIGIN处理 取过电位1.16V以上的直线部分求斜率

那个电化学测试的软件已好像经把两个斜率都求出来，，请问还需要用origin 求两斜率交点，交点处坐标即为腐蚀电流密度？
赞一下 回复此楼
7楼2014-06-03 11:29:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
872119005: 金币+1, ★有帮助 2014-06-13 02:23:37
872119005: 金币+3, ★★★很有帮助 2014-06-18 04:08:17
不用再除面积了，你已经输入面积了，软件计算出来的就是自腐蚀电流密度，你要是没有原始数据的话肯定是没有办法origin作图了
赞一下 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
8楼2014-06-03 13:22:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao5211314

银虫 (小有名气)

【答案】应助回帖

★
872119005: 金币+1 2014-06-13 02:23:43
图片都要用origin作图，腐蚀电流密度是在测试软件上自带的拟合软件进行拟合，在工作站里计算，然后除以面积也可以在工作站里直接设置工作电极的面积这样拟合出来就直接是腐蚀电流密度。
赞一下 回复此楼
9楼2014-06-04 16:38:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

872119005

铁虫 (小有名气)
引用回帖:
8楼: Originally posted by binbinitaly at 2014-06-03 13:22:38
不用再除面积了，你已经输入面积了，软件计算出来的就是自腐蚀电流密度，你要是没有原始数据的话肯定是没有办法origin作图了

可软件那写的 是   腐蚀电流（安），，，我理解为2.472A， 然后除以工作面积2.25平方厘米，求的数据  腐蚀电流密度 1.099安每平方厘米。
赞一下 回复此楼
10楼2014-06-13 02:23:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
