应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 复合材料 » 交流互助 » 公司目前加工玻纤增强的PA66、PA6，遇到了几个问题
111/2返回列表12下一页
查看: 3694  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

杨文水

新虫 (小有名气)

[求助] 公司目前加工玻纤增强的PA66、PA6，遇到了几个问题 已有4人参与

所产出来的料堆积密度要小于同行，绝对密度大于同行。且在切好的料上存在毛刺，有时其中还会有应力收缩孔。想问下，毛刺如何可以避免，应力收缩孔如何才能减少出现？温度设置是否合理？切料的速度多少合适呢？

公司目前加工玻纤增强的PA66、PA6，遇到了几个问题

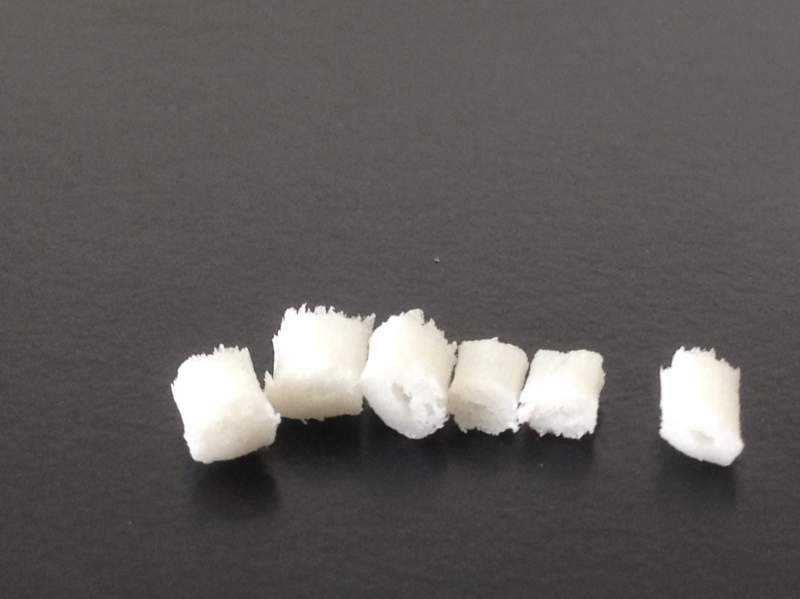

公司目前加工玻纤增强的PA66、PA6，遇到了几个问题-1

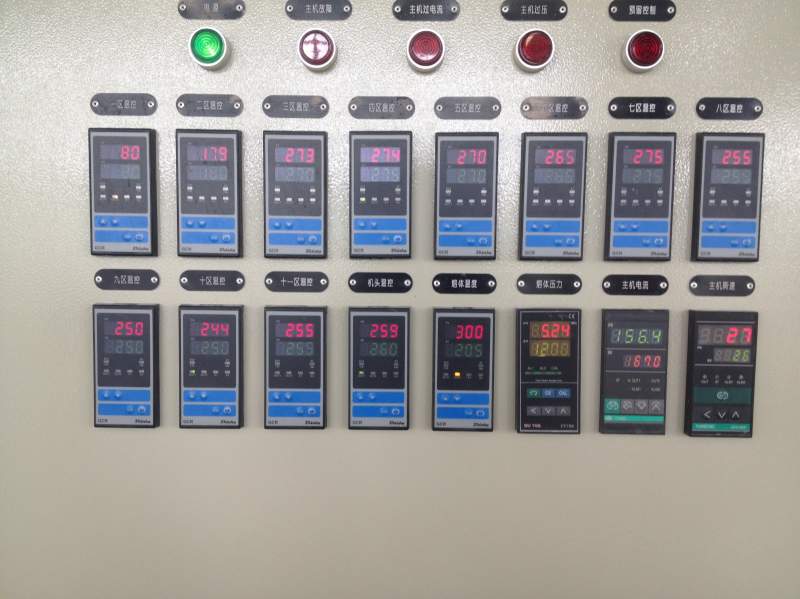

公司目前加工玻纤增强的PA66、PA6，遇到了几个问题-2

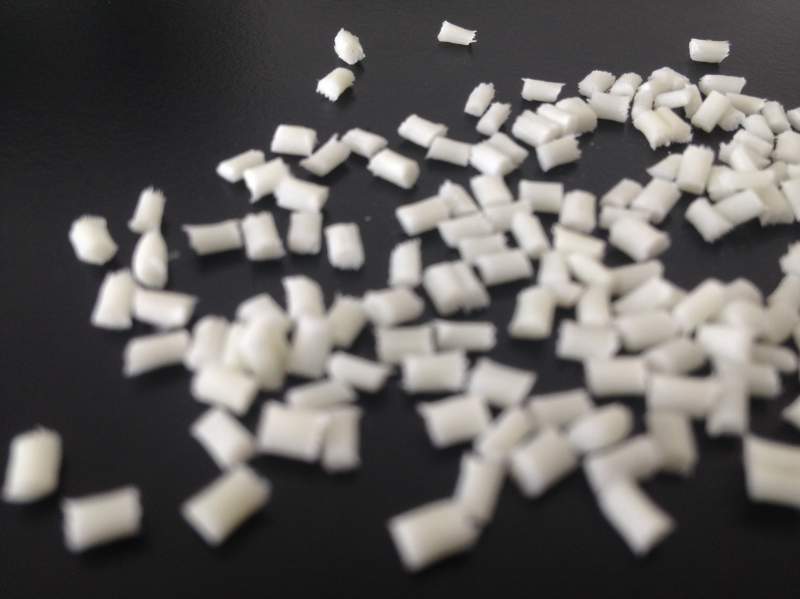

公司目前加工玻纤增强的PA66、PA6，遇到了几个问题-3

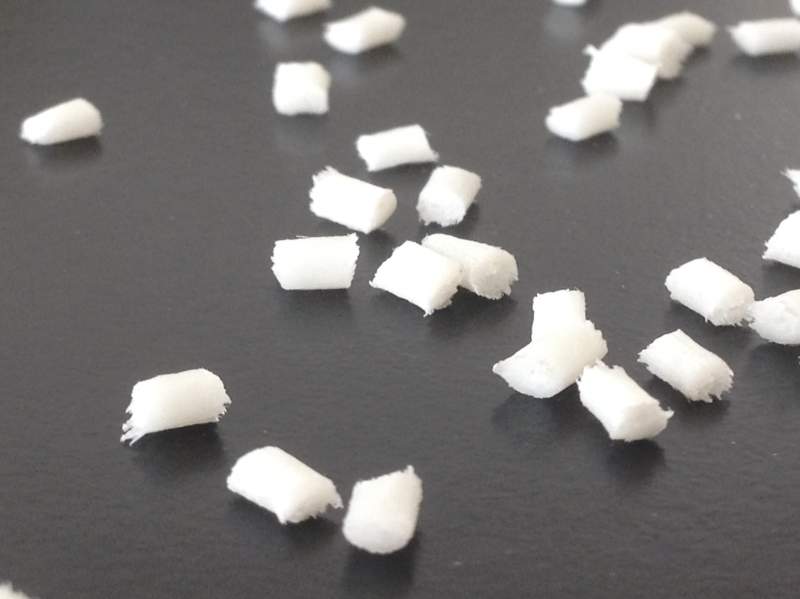

公司目前加工玻纤增强的PA66、PA6，遇到了几个问题-4


公司目前加工玻纤增强的PA66、PA6，遇到了几个问题-5
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
人，迷茫着前进，寻找人生的航标。
1楼 2014-05-31 08:44:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

w58404003

金虫 (职业作家)
???@???}???N????
1. ???x?????w?L???e??
2. ??????D???????????????????,??????o???R??

??????????????C????
???S??????????????}?c
赞一下 回复此楼
2楼2014-05-31 12:36:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FDKAsheep

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
杨文水: 金币+5 2014-06-02 11:17:48
有“毛刺”其实是所谓拖尾，刀钝了或者刀间距偏大，建议磨刀/换新刀，调刀间距。
粒子空心的问题看看真空是不是正常工作，如果你确定是收缩孔那就是调过水和水温，如果不是收缩孔而是发泡的话那你要想别的办法的。并不是所有的粒子空心都叫收缩孔
赞一下 回复此楼
3楼2014-06-02 10:38:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杨文水

新虫 (小有名气)
引用回帖:
3楼: Originally posted by FDKAsheep at 2014-06-02 10:38:06
有“毛刺”其实是所谓拖尾，刀钝了或者刀间距偏大，建议磨刀/换新刀，调刀间距。
粒子空心的问题看看真空是不是正常工作，如果你确定是收缩孔那就是调过水和水温，如果不是收缩孔而是发泡的话那你要想别的办法的。 ...

现在都在摸索阶段，是否在挤塑机里面温度过高，会分解引起堆积密度降低？
赞一下 回复此楼
人，迷茫着前进，寻找人生的航标。
4楼2014-06-02 11:18:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FDKAsheep

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
杨文水: 金币+5 2014-06-02 16:26:57
引用回帖:
4楼: Originally posted by 杨文水 at 2014-06-02 11:18:36
现在都在摸索阶段，是否在挤塑机里面温度过高，会分解引起堆积密度降低？...

270度对PA66不算特别高，在这个温度附近如果你的产品是简单的尼龙+玻纤的话出现热分解的可能性不大，如果分解也是因为水分超标而水解。但如果你有其他添加剂的话就另说了。另一方面如果有分解产物导致熔体发泡的话也应该能被真空抽掉，所以你要先检查真空是不是正常工作。
赞一下 回复此楼
5楼2014-06-02 15:56:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杨文水

新虫 (小有名气)
引用回帖:
5楼: Originally posted by FDKAsheep at 2014-06-02 15:56:36
270度对PA66不算特别高，在这个温度附近如果你的产品是简单的尼龙+玻纤的话出现热分解的可能性不大，如果分解也是因为水分超标而水解。但如果你有其他添加剂的话就另说了。另一方面如果有分解产物导致熔体发泡的话 ...

感谢帮忙。
回复此楼
人，迷茫着前进，寻找人生的航标。
6楼2014-06-02 16:27:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liukspring

新虫 (小有名气)

【答案】应助回帖

PA66加30%GF做成这样也算少见了，我们做50%GF也没这样。你这个切粒机肯定是不行的，这个材料看上去像是发泡了一样，真空是否适合，螺杆组合是如何确定的？你这个材料做出来性能如何，比如国标拉伸180MPa,无缺口冲击80KJ/m2，能达到吗？
赞一下 回复此楼
7楼2014-06-03 12:44:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杨文水

新虫 (小有名气)
引用回帖:
7楼: Originally posted by liukspring at 2014-06-03 12:44:00
PA66加30%GF做成这样也算少见了，我们做50%GF也没这样。你这个切粒机肯定是不行的，这个材料看上去像是发泡了一样，真空是否适合，螺杆组合是如何确定的？你这个材料做出来性能如何，比如国标拉伸180MPa,无缺口冲击 ...

我们现在做的，拉伸170多点，冲击没问题。添加助剂的话，布里格曼的助剂，防降解的、润滑的，以及增韧剂。生产中易断条，同工艺生产的参数不稳定，不知道什么问题？
生产中，原材料的水分在3000-5000PPm没问题吧？
赞一下 回复此楼
人，迷茫着前进，寻找人生的航标。
8楼2014-09-06 09:50:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flowy

木虫 (小有名气)

色彩开发

【答案】应助回帖

1 粒子如此毛糙，堆积密度肯定低
2 工艺参数不稳定，要查螺纹块的磨损情况和螺杆组合
赞一下 回复此楼
欢迎交流信息和资源，谢谢。qq：251298560
9楼2014-09-09 11:23:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杨文水

新虫 (小有名气)
引用回帖:
9楼: Originally posted by flowy at 2014-09-09 11:23:51
1 粒子如此毛糙，堆积密度肯定低
2 工艺参数不稳定，要查螺纹块的磨损情况和螺杆组合

堆积密度这个要求很高吗？目前间隙0.6，磨损情况的话，基本应该合适。设定怎样的工艺参数比较合适呢？
赞一下 回复此楼
人，迷茫着前进，寻找人生的航标。
10楼2014-09-10 15:19:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 杨文水 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 s3fFTmArrBt6 2026-09-14 3/150 2026-09-14 18:01 by Aj1rhIDL5ixY
[考博] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +3 s3fFTmArrBt6 2026-09-14 4/200 2026-09-14 17:49 by Aj1rhIDL5ixY
[教师之家] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 LwdutQ8HoqWP 2026-09-13 4/200 2026-09-14 16:13 by Aj1rhIDL5ixY
[找工作] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 3n8v2C8RimXI 2026-09-13 4/200 2026-09-14 16:00 by Aj1rhIDL5ixY
[博后之家] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 3n8v2C8RimXI 2026-09-13 4/200 2026-09-14 15:57 by Aj1rhIDL5ixY
[教师之家] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +4 3n8v2C8RimXI 2026-09-13 4/200 2026-09-14 15:48 by Aj1rhIDL5ixY
[考博] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +4 3n8v2C8RimXI 2026-09-13 4/200 2026-09-14 15:37 by Aj1rhIDL5ixY
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +5 QUjhNVAcOSff 2026-09-13 6/300 2026-09-14 15:21 by Aj1rhIDL5ixY
[考博] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +4 QUjhNVAcOSff 2026-09-13 4/200 2026-09-14 15:13 by Aj1rhIDL5ixY
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 QUjhNVAcOSff 2026-09-13 3/150 2026-09-14 15:09 by Aj1rhIDL5ixY
[博后之家] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 QUjhNVAcOSff 2026-09-13 4/200 2026-09-14 15:01 by Aj1rhIDL5ixY
[公派出国] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 QUjhNVAcOSff 2026-09-13 6/300 2026-09-14 15:00 by Aj1rhIDL5ixY
[考研] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 QUjhNVAcOSff 2026-09-13 3/150 2026-09-14 14:57 by Aj1rhIDL5ixY
[博后之家] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 QUjhNVAcOSff 2026-09-13 3/150 2026-09-14 10:11 by 23jxep3nCNZb
[考研] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 QUjhNVAcOSff 2026-09-13 4/200 2026-09-14 10:01 by 23jxep3nCNZb
[考博] 西北工业大学材料学院电化学传感与催化课题组招收2027年推免研究生、博士生、博士后 +3 马方园 2026-09-10 4/200 2026-09-14 09:29 by Chem张zz
[考博] 27秋季材料博士申请求助 10+3 Cahal1 2026-09-11 4/200 2026-09-14 08:50 by 北京莱茵编辑
[教师之家] 浙江师范大学是怎么坑我的 +10 recruit123 2026-09-09 15/750 2026-09-13 10:45 by seaskyy
[基金申请] 面上有专家说实验设备不是我们单位的 +6 zj_muchong 2026-09-08 8/400 2026-09-11 06:56 by suifengdao
[有机交流] 科研求助 10+4 我吃一只鱼 2026-09-07 4/200 2026-09-10 08:32 by 0940628
信息提示
关闭
请填处理意见
关闭
