[求助] fluent出的图如何与精确解画在一起对比呢 ？就像这张图一样 已有4人参与

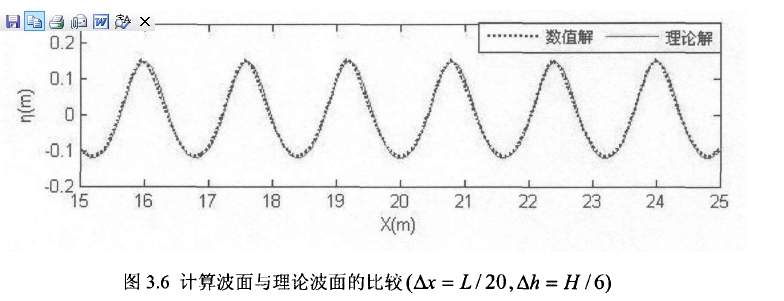

精确解就是一个正弦曲线，我该怎么画 ？fluent肯定不能画吧 好像tecplot也不行

fluent出的图如何与精确解画在一起对比呢 ？就像这张图一样
回复此楼

» 猜你喜欢
1楼 2014-05-30 20:12:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
earth0912: 金币+5, ★有帮助, 谢谢 2014-06-08 18:57:52
随便excel，或者origin8都能直接画出来啊。
赞一下 回复此楼
2楼2014-05-30 20:21:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qqww2320

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
earth0912: 金币+5, ★有帮助, 谢谢~ 2014-06-08 18:57:46
CFD-POST轻松实现。
赞一下 回复此楼
3楼2014-05-30 22:00:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

earth0912

银虫 (小有名气)
引用回帖:
2楼: Originally posted by dragonship at 2014-05-30 20:21:52
随便excel，或者origin8都能直接画出来啊。

能具体讲讲嘛谢谢

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2014-05-31 01:33:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

earth0912

银虫 (小有名气)
引用回帖:
3楼: Originally posted by qqww2320 at 2014-05-30 22:00:35
CFD-POST轻松实现。

求具体讲讲啊，cfdpost是Ansys自带的那个么

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2014-05-31 01:34:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shiranjiang

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
earth0912: 金币+10, ★★★很有帮助, 小木虫新手，不懂评分机制， 谢谢帮忙，现在解决了！ 2014-06-08 18:56:38
将fluent出的数值解以txt或其它格式保存，然后将其与理论解导入origin8软件中就可以画出来了
赞一下(1人) 回复此楼
6楼2014-05-31 09:23:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chongdaql

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
earth0912: 金币+10, ★★★很有帮助, 谢谢帮助~ 2014-06-08 18:57:12
fluent可以画出你这中类型的对比图，从外部导入即可，（不知道怎么发图片）在solution XY Plot面板里面有一个load file选项，导入你所要的正弦曲线就行。
不过一般情况下这种图也可以使用数据处理软件进行，楼上所说的orign，还有常用的excel，maelab等图像处理能力都很强。
赞一下(1人) 回复此楼
我的博客地址：http://blog.sina.com.cn/u/2130152727
7楼2014-05-31 10:51:37
