[求助] [求助]本科毕业设计,fluent造波,波高沿程衰减,有大神知道为什么吗 已有2人参与

刚发到计算模拟去了,不知道和仿真模拟什么区别。。。再发一次

导师说不该衰减这么厉害,快毕不了业啦!求大神帮忙

试了几次都是这样啊,不知道不衰减的怎么弄出来的 谢谢大家了

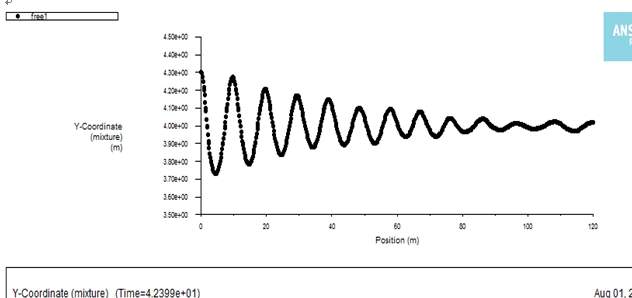

就像这样的图

[求助]本科毕业设计,fluent造波,波高沿程衰减,有大神知道为什么吗


[求助]本科毕业设计,fluent造波,波高沿程衰减,有大神知道为什么吗-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
2楼2014-05-30 09:04:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
你没有理解吧,设置的不对。应该是对自由液面监测,volume fraction of water 不应该是y-coordinate。然后检测的数据要是二维的话,直接减去水深,就是波幅。如果是三维要先除以水池宽度,然后再减去水深,才是波幅。
3楼2014-05-30 10:44:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

earth0912

银虫 (小有名气)

引用回帖:
3楼: Originally posted by dragonship at 2014-05-30 10:44:16
你没有理解吧,设置的不对。应该是对自由液面监测,volume fraction of water 不应该是y-coordinate。然后检测的数据要是二维的话,直接减去水深,就是波幅。如果是三维要先除以水池宽度,然后再减去水深,才是波幅 ...

我就是plot的ISOsurface,设置的是phase 体积分数等于0.5也就是自由液面啊,然后出来的这个面应该就是波面啊。

[ 发自小木虫客户端 ]
4楼2014-05-30 12:13:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

earth0912

银虫 (小有名气)

引用回帖:
3楼: Originally posted by dragonship at 2014-05-30 10:44:16
你没有理解吧,设置的不对。应该是对自由液面监测,volume fraction of water 不应该是y-coordinate。然后检测的数据要是二维的话,直接减去水深,就是波幅。如果是三维要先除以水池宽度,然后再减去水深,才是波幅 ...

我设置的是水面坐标为0,所以不用减去水深啦。求大神指导呀

[ 发自小木虫客户端 ]
5楼2014-05-30 12:19:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

引用回帖:
5楼: Originally posted by earth0912 at 2014-05-30 12:19:18
我设置的是水面坐标为0,所以不用减去水深啦。求大神指导呀
...

波形图啊,第一图看着很像,衰减是很快的。看着你那个从初始位置到120m处,才从4.3衰减到4.1米,衰减的不多吧。

» 本帖已获得的红花(最新10朵)

6楼2014-05-30 14:22:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

earth0912

银虫 (小有名气)

送红花一朵
引用回帖:
6楼: Originally posted by dragonship at 2014-05-30 14:22:16
波形图啊,第一图看着很像,衰减是很快的。看着你那个从初始位置到120m处,才从4.3衰减到4.1米,衰减的不多吧。...

没有啊,那张图我的坐标设在池底,所以水面坐标就是4m,所以开始波浪最高在4.3m左右,到最后都没了回到4m左右了。。。


我今天发现我另外一个波高只有不到10cm的就没有衰减这么厉害,可能我波浪理论没理解吧。

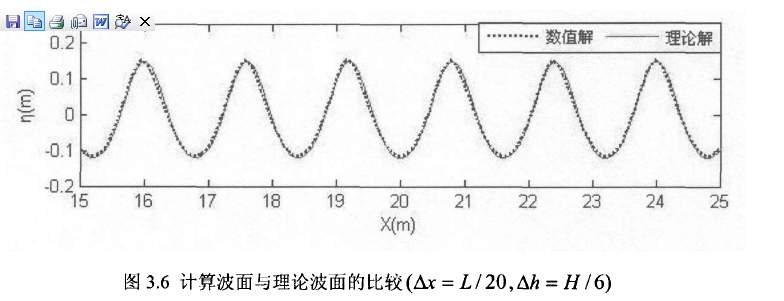

请问知道如何在fluent中把理论解和数值解放一张图上吗?比如这张图
[求助]本科毕业设计,fluent造波,波高沿程衰减,有大神知道为什么吗-2

7楼2014-05-30 16:29:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

larklove

铁虫 (初入文坛)

你好,那个波浪衰减的问题你有想到解决方案吗。我也碰到这个问题,波高怎么设置都不能比较好的减少衰减
8楼2014-12-18 09:09:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天空C之城

新虫 (初入文坛)

【答案】应助回帖

解决了吗 楼主,我也有同样问题,求教
9楼2015-04-22 11:03:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Julia_ji

新虫 (初入文坛)

楼主!!!求助啊!!!
10楼2015-04-30 08:56:06
