小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » MS » 【求助】帮忙看下能带图，顺便问一下怎么把PDOS图打开
71/1返回列表
查看: 1663  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

一梦殇一

新虫 (初入文坛)

[求助] 【求助】帮忙看下能带图，顺便问一下怎么把PDOS图打开 已有2人参与

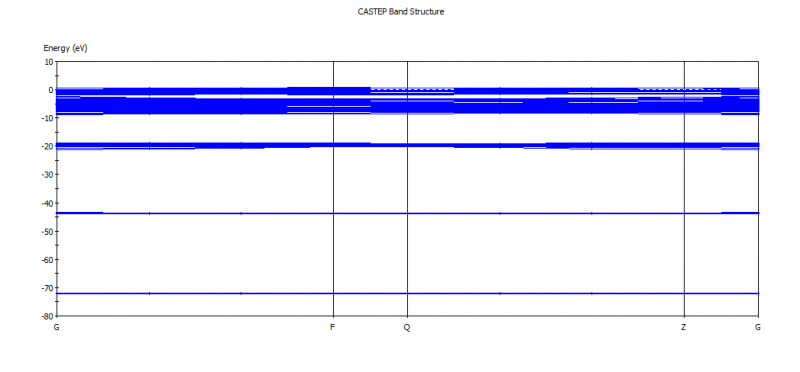

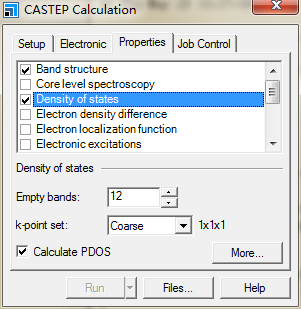

计算的时候把PDOS勾上来，分析的时候不能看PDOS图呀，还有那个能带图是导体的能带图吧，但老师是要我做半导体的，晶体结构参数也是他给我的。是哪里出来问题。
急呀！！！！！！！

【求助】帮忙看下能带图，顺便问一下怎么把PDOS图打开


【求助】帮忙看下能带图，顺便问一下怎么把PDOS图打开-1


【求助】帮忙看下能带图，顺便问一下怎么把PDOS图打开-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-29 14:13:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一梦殇一

新虫 (初入文坛)
没人会，真伤心，本科毕业设计就这么难
赞一下 回复此楼
2楼2014-05-29 17:08:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiran90

银虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
P-DOS你已经分析了，计算结果会给出，你在显示结果的时候是否选择了查看P-DOS呢？DOS图一定要在最上面才能选择查看！
能带图应该没问题，画图时纵坐标的区间小一点-2到2应该就差不多了，不行可以再小一点，就可以得到你想要的结果了
赞一下 回复此楼
存在即是合理
3楼2014-05-29 19:30:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一梦殇一

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by jiran90 at 2014-05-29 19:30:56
P-DOS你已经分析了，计算结果会给出，你在显示结果的时候是否选择了查看P-DOS呢？DOS图一定要在最上面才能选择查看！
能带图应该没问题，画图时纵坐标的区间小一点-2到2应该就差不多了，不行可以再小一点，就可以得 ...

我们老师要那种s p d的分态密度图，怎么搞？我只有两种DOS图。
赞一下 回复此楼
4楼2014-05-29 19:54:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一梦殇一

新虫 (初入文坛)

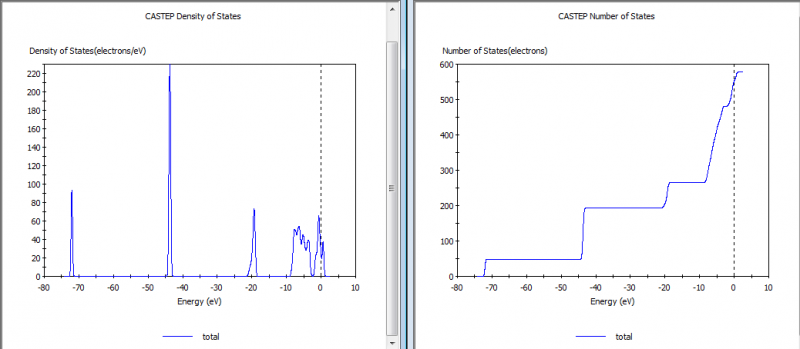

我有的就是这两种图
【求助】帮忙看下能带图，顺便问一下怎么把PDOS图打开-3
赞一下 回复此楼
5楼2014-05-29 19:57:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一谷

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1

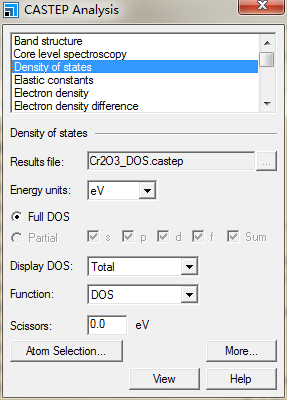

查看PDOS的时候你要勾选‘partial’，而不是“full DOS”。就是第一张图片里面的，勾选Full DOS下面的那个partial选项，然后再点击View，之后就会生成PDOS了。

关于你的能带图，看结果应该是没有问题的，但是几乎全部都是直线，这按理说是没有问题的。但是按你说的是半导体的话，一般我们观察到的能带都会呈周期性的弯曲。这个可能与你在计算的时候选择的K-path有关，你应该是用的默认的G-F-Q-Z，这个需要更改一下。具体的变更要看你所计算的晶体体系，是三维的块体，还是二维的平面或者一维的纳米线，同时也与你的晶体体系有关，是立方晶系还是斜六角晶系等，具体的K-path需要根据实际来设置。


以上是我个人的看法，最近为了解决能带是直的问题伤透了脑筋，楼主可以问问你的导师，看看他的意见，另外论坛里有很多相关的问题，你也可以找来参考参考。

如果有新发现，大家可以一起讨论一下。
赞一下 回复此楼
食谷长大。。。
6楼2014-05-31 23:17:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljw4010

荣誉版主 (职业作家)

小木虫从头派教主
你在小木虫搜下～我发过这样的帖子

[ 发自小木虫客户端 ]
赞一下 回复此楼
不要说话
7楼2014-06-02 08:33:33
