[求助] 关于dynamic mesh zones参数设置问题 已有3人参与

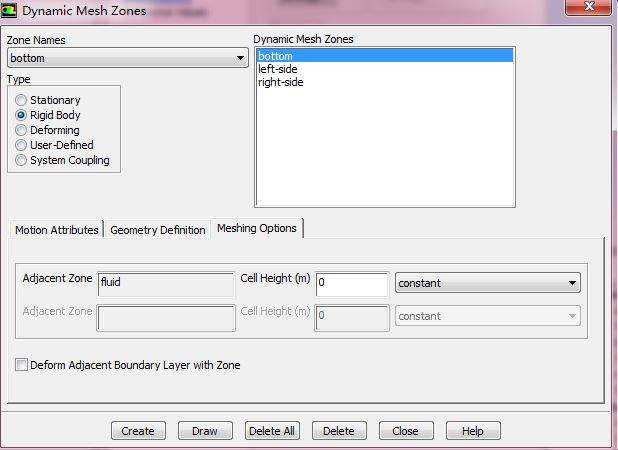

1、第一张图里的cell height参数具体意义和如何设定
2、第二张图里的center of gravity orientation意义和如何设定
ps：help里没看懂。。。

关于dynamic mesh zones参数设置问题


关于dynamic mesh zones参数设置问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-26 18:26:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

babygirls

新虫 (小有名气)
有经验的虫虫指点一下~~~~
赞一下 回复此楼
2楼2014-05-26 18:47:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huaixi0418

金虫 (初入文坛)
同问
回复此楼
走在学术的大道上
3楼2014-05-28 11:22:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huaixi0418

金虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
查知，若使用define_cg_motion定义转动，则绕重心转动。其它就不知道了
赞一下 回复此楼
走在学术的大道上
4楼2014-05-28 16:25:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

303978396

铁虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
第一个，cell height（m） 单元格高度 表示允许用户指定相邻单元的理想高度。一般设为所选定边界网格单元的边长。第二个center of gravity location 是重心位置，通过设定x,y来改变重心位置。是刚体运动选项（rigid body）下的，center of gravity orientation是重心方向，通过z来调节重心方向。  我也是初学者，求交流……

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2014-05-28 17:00:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ygldsn

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
我看到好多文献都是选择的0.5.试试吧
赞一下 回复此楼
6楼2014-05-28 19:17:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

babygirls

新虫 (小有名气)
引用回帖:
5楼: Originally posted by 303978396 at 2014-05-28 17:00:21
第一个，cell height（m） 单元格高度 表示允许用户指定相邻单元的理想高度。一般设为所选定边界网格单元的边长。第二个center of gravity location 是重心位置，通过设定x,y来改变重心位置。是刚体运动选项（rigid ...

重心方向是啥意思。。。
赞一下 回复此楼
7楼2014-05-29 09:05:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

babygirls

新虫 (小有名气)
引用回帖:
6楼: Originally posted by ygldsn at 2014-05-28 19:17:00
我看到好多文献都是选择的0.5.试试吧

其实主要是想知道设置的根据，不然就知道个数字没啥意义，不过还是谢谢
赞一下 回复此楼
8楼2014-05-29 09:06:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

babygirls

新虫 (小有名气)
引用回帖:
4楼: Originally posted by huaixi0418 at 2014-05-28 16:25:42
查知，若使用define_cg_motion定义转动，则绕重心转动。其它就不知道了

绕重心转动是逆时针还是顺时针，跟数字啥关系？
赞一下 回复此楼
9楼2014-05-29 09:07:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huaixi0418

金虫 (初入文坛)
引用回帖:
9楼: Originally posted by babygirls at 2014-05-29 09:07:25
绕重心转动是逆时针还是顺时针，跟数字啥关系？...

转速由udf define_cg_motion定义，顺逆那就要看他的正负了，比如二维中可定义转速为omega[0]=0.0; omega[1]=0.0;omega[2]=q*w*cos(w*time);为矢量，表示为z轴方向。但是define_cg_motion定义的旋转中心与重心相同，重心在fluent dynamic mesh zones中定义
赞一下 回复此楼
走在学术的大道上
10楼2014-05-29 11:23:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
