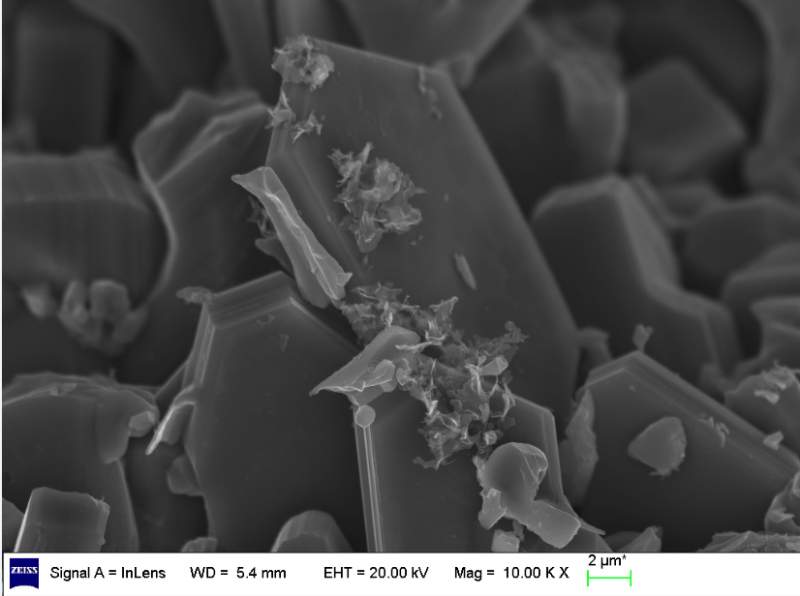

[求助] 大家看看这张SEM中的六边形结构的块状结构是什么碳材料啊?谢谢

这是我用气相沉积法制备的碳材料,但是不知道这是什么形态的碳材料,本来要制备碳纳米管的,没想到出来这么多这种结构的,求大神回复一下,这是什么材料啊 ? 谢谢 !
大家看看这张SEM中的六边形结构的块状结构是什么碳材料啊?谢谢
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sjz0533

金虫 (正式写手)

没有人知道吗?
2楼2014-05-29 17:08:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

康峰,

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
sjz0533: 金币+5, 有帮助, 谢谢 回复啊 ! 2014-05-30 15:10:04
这个就是石墨啊                                              也有可能是无定型碳
3楼2014-05-30 10:10:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
sjz0533: 金币+5, ★★★很有帮助 2014-06-03 19:33:51
没啥特殊的感觉,就是层状石墨一样的东西,另外你照碳管20kV这么高电压,要是表面有一层你要的东西根本啥都看不出来的

» 本帖已获得的红花(最新10朵)

4楼2014-06-02 21:59:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小平31

新虫 (小有名气)

楼上高手
5楼2014-06-03 10:48:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sjz0533

金虫 (正式写手)

送红花一朵
引用回帖:
4楼: Originally posted by gxytju2008 at 2014-06-02 21:59:37
没啥特殊的感觉,就是层状石墨一样的东西,另外你照碳管20kV这么高电压,要是表面有一层你要的东西根本啥都看不出来的

我去,高手啊 非常感谢啊。剩下的金币全送你了。
6楼2014-06-03 19:33:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sjz0533

金虫 (正式写手)

引用回帖:
4楼: Originally posted by gxytju2008 at 2014-06-02 21:59:37
没啥特殊的感觉,就是层状石墨一样的东西,另外你照碳管20kV这么高电压,要是表面有一层你要的东西根本啥都看不出来的

至于你说的第二句话,我特意查了很多做CNT的文献,发现从3kv-30kv的都有在使啊,而且低的加速电压会降低高倍下的清晰度的啊。
   所以,青大神讲一下原因呗,或者看碳管一般多少为好?  万分感谢啊。
7楼2014-06-03 21:36:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

引用回帖:
7楼: Originally posted by sjz0533 at 2014-06-03 21:36:46
至于你说的第二句话,我特意查了很多做CNT的文献,发现从3kv-30kv的都有在使啊,而且低的加速电压会降低高倍下的清晰度的啊。
   所以,青大神讲一下原因呗,或者看碳管一般多少为好?  万分感谢啊。...

如果都是叠在一起很厚的话,无所谓,如果是单层的,只有几十nm这种,加速电压越高越看不见,因为电子已经把你样品打穿了,扫不到表面信号,低加速电压是会降低分辨率,但是也会降低二次电子的产生深度,这些东西试试就知道了,不好说对你样子怎么样的合适,5kV左右试试吧,不行再调,话说这种CNT的东西最适合的永远是TEM。。
8楼2014-06-03 21:39:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sjz0533

金虫 (正式写手)

引用回帖:
8楼: Originally posted by gxytju2008 at 2014-06-03 21:39:50
如果都是叠在一起很厚的话,无所谓,如果是单层的,只有几十nm这种,加速电压越高越看不见,因为电子已经把你样品打穿了,扫不到表面信号,低加速电压是会降低分辨率,但是也会降低二次电子的产生深度,这些东西试 ...

恩恩  十分感谢啊 !
9楼2014-06-04 10:36:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sjz0533

金虫 (正式写手)

引用回帖:
8楼: Originally posted by gxytju2008 at 2014-06-03 21:39:50
如果都是叠在一起很厚的话,无所谓,如果是单层的,只有几十nm这种,加速电压越高越看不见,因为电子已经把你样品打穿了,扫不到表面信号,低加速电压是会降低分辨率,但是也会降低二次电子的产生深度,这些东西试 ...

不好意思,我还想问你一个问题,就是还是上面那中方法,用喷涂硝酸镍的铜片做催化剂,900℃制备出了,像颗粒堆积起来的纤维结构,不知道你见过没有,这种形貌属于什么?
