[求助] 请高手解释一下这个电磁换向阀的工作原理 已有4人参与

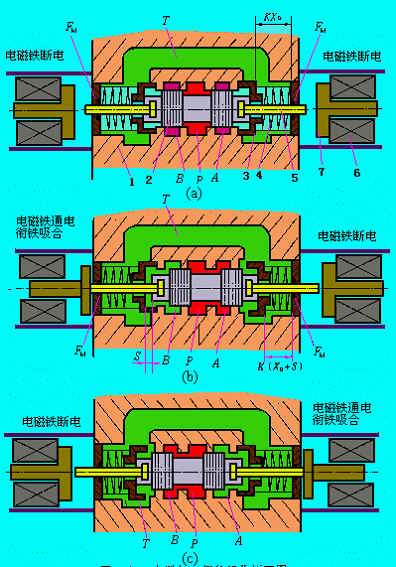

如题：请高手解释一下这个电磁换向阀的工作原理，电磁线圈产生的不是吸力吗，怎么左边电磁铁通电之后会向右动作呢？？？求高人指点

请高手解释一下这个电磁换向阀的工作原理
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-21 21:48:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大冬瓜

新虫 (初入文坛)
哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔
赞一下 回复此楼
渐渐喜欢上小木虫
2楼2014-05-22 08:28:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buct09jixie

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by 大冬瓜 at 2014-05-22 08:28:45
哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔

看原理图上的是推出去的啊
赞一下 回复此楼
3楼2014-05-22 16:06:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbl1985852

新虫 (初入文坛)
这个倒是挺奇怪的
赞一下 回复此楼
4楼2014-05-23 16:52:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buct09jixie

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by zbl1985852 at 2014-05-23 16:52:42
这个倒是挺奇怪的

是啊，一直没搞明白
赞一下 回复此楼
5楼2014-05-23 17:04:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哎呀威

铁虫 (初入文坛)
最近我们也在学液压元件，对于这个问题我也有疑问呀
赞一下 回复此楼
嘿~有意思嗨~
6楼2014-05-23 23:10:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哎呀威

铁虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
可能是因为电磁线圈通电后与线圈中的深黄色磁体磁极相反，把深黄色磁体推出去，然后通过浅黄色推杆把阀芯顶到另一边了
赞一下 回复此楼
嘿~有意思嗨~
7楼2014-05-23 23:15:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buct09jixie

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by 哎呀威 at 2014-05-23 23:15:26
可能是因为电磁线圈通电后与线圈中的深黄色磁体磁极相反，把深黄色磁体推出去，然后通过浅黄色推杆把阀芯顶到另一边了

磁性怎么会相反呢，不一般都是磁化之后产生吸力吗？
赞一下 回复此楼
8楼2014-05-25 09:39:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alexandering

金虫 (著名写手)

【答案】应助回帖

从图看，这个电磁阀的铁心是可动的，所以线圈通电以后，铁心会被固定部分的铁质部件吸引过去，断电吸力消失，铁心和阀体由于弹簧作用而自动回位，从而推动阀体实现液路通断。
在现实中，手动捅动铁心，也可以实现电磁阀的通断，以此可以判断电磁阀的好坏。
赞一下 回复此楼
9楼2014-05-25 10:24:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buct09jixie

铜虫 (小有名气)
引用回帖:
9楼: Originally posted by alexandering at 2014-05-25 10:24:24
从图看，这个电磁阀的铁心是可动的，所以线圈通电以后，铁心会被固定部分的铁质部件吸引过去，断电吸力消失，铁心和阀体由于弹簧作用而自动回位，从而推动阀体实现液路通断。
在现实中，手动捅动铁心，也可以实现电 ...

图上显示的是通电之后被推出去，这是怎么回事
赞一下 回复此楼
10楼2014-05-28 09:06:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
