应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 功能材料 » 磁性材料 » 求科研高手帮忙看看我这个MT，低温算是自旋玻璃吗？
111/2返回列表12下一页
查看: 1498  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

闪之游侠

新虫 (正式写手)

[求助] 求科研高手帮忙看看我这个MT，低温算是自旋玻璃吗？ 已有1人参与

最近一个样品做了一下SQUID，结果挺奇怪，很揪心。。感觉完全超出了我的知识和能力范围。无奈要混个博士毕业，希望能够得到大神的帮助。。。M-T曲线看出，铁磁性是确定无疑的。反常的是，在降温的时候ZFC和FC都下降了，而且是分开的，这样的算是spin-glass吗？或者是不是在极低温时是反铁磁，温度下降又向反铁磁转变了？（只是因为还没有达到相变点所以磁矩还没有到零。）还有啊，spin-glass的M-H是什么样子的呢？
     小虫第二次发帖，之前发的一次竟然一个回应都没有。。。心都碎了，在此真诚希望各位大神帮帮忙啊！！

求科研高手帮忙看看我这个MT，低温算是自旋玻璃吗？

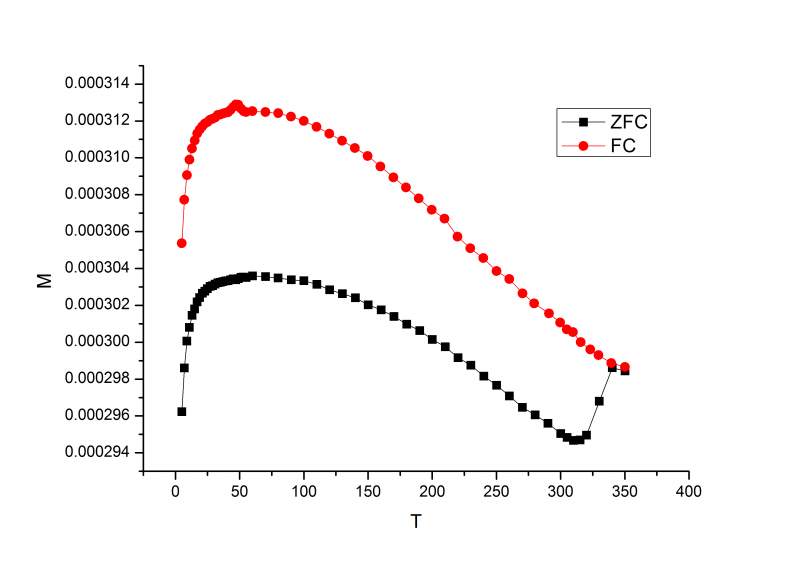

FC-ZFC 5K-350K


求科研高手帮忙看看我这个MT，低温算是自旋玻璃吗？-1

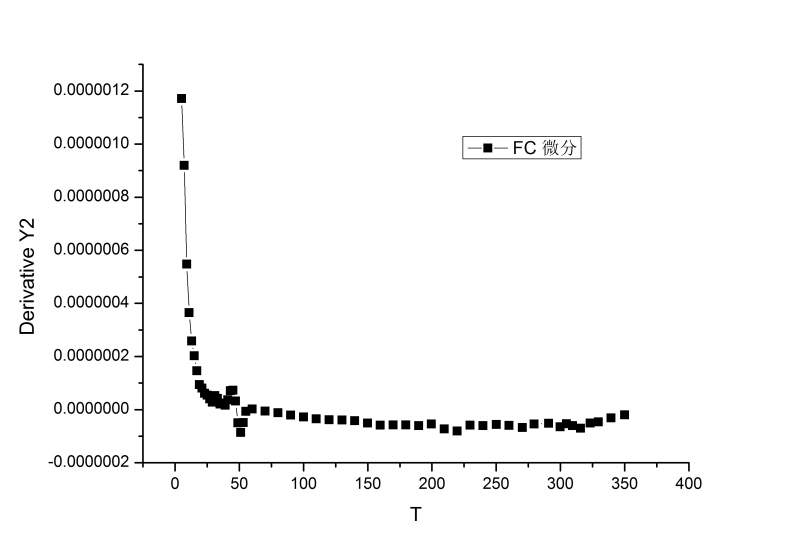

FC微分


求科研高手帮忙看看我这个MT，低温算是自旋玻璃吗？-2

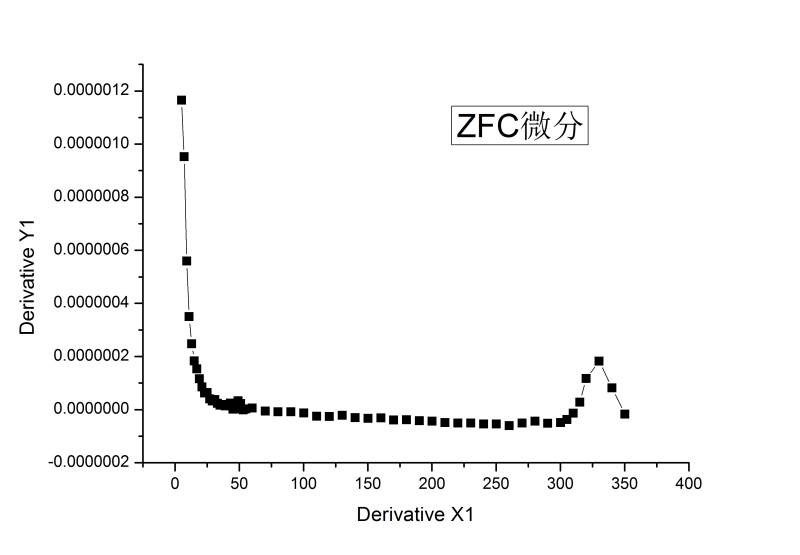

ZFC微分


求科研高手帮忙看看我这个MT，低温算是自旋玻璃吗？-3

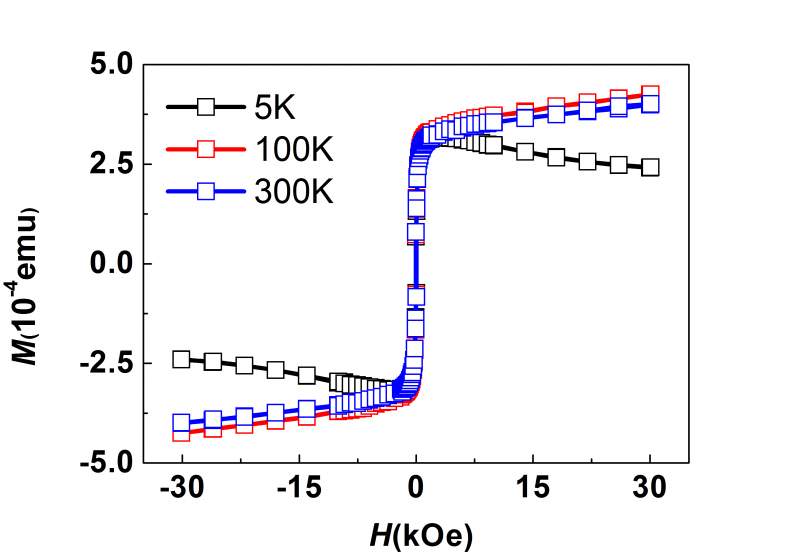

5K， 100K, 300K 原始数据
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-19 17:40:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lfaitaoyao

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
闪之游侠: 金币+20 2014-05-20 13:11:41
和我的有异曲同工之妙，不过我的材料在低温下就是反铁磁，我掺入磁性离子使其在室温下有了铁磁回线，然后去测MT，和你的图就差不多了。在T趋向于0K时，磁化强度也是趋向于0，我自己的解释是在低温下反铁磁作用更显著了

[ 发自小木虫客户端 ]
赞一下 回复此楼
科研啊，累啊累
2楼2014-05-19 23:28:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lfaitaoyao

金虫 (著名写手)

【答案】应助回帖

自旋玻璃的曲线是FC-ZFC分叉，但仅有这个是不够的，还要去测交流磁化率才能确定。推荐你去看物理所的一个培训PPT，非常有用，百度文库里就可以搜到

[ 发自小木虫客户端 ]
赞一下 回复此楼
科研啊，累啊累
3楼2014-05-19 23:30:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lfaitaoyao

金虫 (著名写手)

【答案】应助回帖

另外我还想问楼主一个问题，5K下的磁滞回线的形状为什么是那样的。在磁场大到一定程度以后，为何M反而小了?

[ 发自小木虫客户端 ]
赞一下 回复此楼
科研啊，累啊累
4楼2014-05-19 23:32:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lfaitaoyao

金虫 (著名写手)

【答案】应助回帖

一起交流，共同进步，哈哈

[ 发自小木虫客户端 ]
赞一下 回复此楼
科研啊，累啊累
5楼2014-05-19 23:33:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

闪之游侠

新虫 (正式写手)
引用回帖:
4楼: Originally posted by lfaitaoyao at 2014-05-19 23:32:03
另外我还想问楼主一个问题，5K下的磁滞回线的形状为什么是那样的。在磁场大到一定程度以后，为何M反而小了?

我这咯给出的是原始数据，5K时候MH向下弯曲是因为抗磁信号，扣过之后就没有了。
赞一下 回复此楼
6楼2014-05-20 13:11:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

闪之游侠

新虫 (正式写手)
引用回帖:
2楼: Originally posted by lfaitaoyao at 2014-05-19 23:28:29
和我的有异曲同工之妙，不过我的材料在低温下就是反铁磁，我掺入磁性离子使其在室温下有了铁磁回线，然后去测MT，和你的图就差不多了。在T趋向于0K时，磁化强度也是趋向于0，我自己的解释是在低温下反铁磁作用更显著 ...

非常感激！
回复此楼
7楼2014-05-20 13:17:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

闪之游侠

新虫 (正式写手)
引用回帖:
2楼: Originally posted by lfaitaoyao at 2014-05-19 23:28:29
和我的有异曲同工之妙，不过我的材料在低温下就是反铁磁，我掺入磁性离子使其在室温下有了铁磁回线，然后去测MT，和你的图就差不多了。在T趋向于0K时，磁化强度也是趋向于0，我自己的解释是在低温下反铁磁作用更显著 ...

我的材料是MBE生长的单晶啊。。。块材是反铁磁的，所以这样的数据很反常的。请问，你掺入磁性离子之后出现的铁磁性是怎么解释的呢？反铁磁-铁磁转变又如何解释呢？
赞一下 回复此楼
8楼2014-05-20 13:20:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lfaitaoyao

金虫 (著名写手)
引用回帖:
6楼: Originally posted by 闪之游侠 at 2014-05-20 13:11:31
我这咯给出的是原始数据，5K时候MH向下弯曲是因为抗磁信号，扣过之后就没有了。...

哦，我还以为你已经扣过了

[ 发自小木虫客户端 ]
赞一下 回复此楼
科研啊，累啊累
9楼2014-05-20 16:29:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lfaitaoyao

金虫 (著名写手)
引用回帖:
8楼: Originally posted by 闪之游侠 at 2014-05-20 13:20:27
我的材料是MBE生长的单晶啊。。。块材是反铁磁的，所以这样的数据很反常的。请问，你掺入磁性离子之后出现的铁磁性是怎么解释的呢？反铁磁-铁磁转变又如何解释呢？...

我自己说的是掺入磁性离子以后破坏了螺旋的反铁磁结构，因为价态和离子半径都变化了。

[ 发自小木虫客户端 ]
赞一下 回复此楼
科研啊，累啊累
10楼2014-05-20 16:32:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 闪之游侠 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 308求调剂 +17 倘若起风了呢 2026-04-05 17/850 2026-04-09 21:22 by wutongshun
[考研] 269求调剂 +9 啊啊我我 2026-04-07 9/450 2026-04-09 20:17 by 小瑶楠南
[考研] 一志愿中科大070300化学，314分求调剂 +11 wakeluofu 2026-04-09 11/550 2026-04-09 18:03 by lijunpoly
[考研] 296求调剂 +5 汪！？！ 2026-04-09 5/250 2026-04-09 17:47 by 柠檬不酸zy
[考研] 085402通信工程调剂，有4项学科竞赛国奖（电赛国二），硕士研究生调剂自荐信。 +3 m永o不v言o弃m 2026-04-09 3/150 2026-04-09 17:17 by 紫曦紫棋
[考研] 复试调剂，一志愿郑州大学材料与化工289分 +31 硕星赴 2026-04-08 31/1550 2026-04-09 16:54 by Delta2012
[考研] 085404 293求调剂 +7 勇远库爱314 2026-04-08 7/350 2026-04-09 16:02 by 猪会飞
[考研] 299求调剂 +6 ZVVZ13 2026-04-08 6/300 2026-04-09 15:48 by wp06
[考研] 22408 270分 +9 sanjin020722 2026-04-08 10/500 2026-04-09 14:11 by 诗与自由
[考研] 材料307分求大佬组收留 +17 Hll胡 2026-04-07 17/850 2026-04-09 10:53 by liuhuiying09
[考研] 本科南方医科大学 一志愿985 药学学硕284分 求调剂 +3 弱水听文 2026-04-09 3/150 2026-04-09 09:06 by susuqq
[考研] 一志愿985初试354分生物调剂 +3 031001 2026-04-06 3/150 2026-04-09 00:30 by Evan_Liu
[考研] 316求调剂 +4 15318418673 2026-04-07 4/200 2026-04-07 22:12 by hemengdong
[考研] 304求调剂（085602，过四级，一志愿985） +25 化工人999 2026-04-04 26/1300 2026-04-07 22:06 by hemengdong
[考研] 306求调剂 +3 15287505595 2026-04-03 3/150 2026-04-07 18:08 by 蓝云思雨
[考研] 085602调剂 初试总分335 +10 19123253302 2026-04-05 10/500 2026-04-07 15:23 by 小乔同学ya
[考研] 080500求调剂 +12 黄宇博 2026-04-06 12/600 2026-04-07 12:41 by upczlm1989
[考研] 求调剂 +7 张.1 2026-04-05 7/350 2026-04-05 20:40 by 啵啵啵0119
[考研] 材料调剂 +9 革微桂 2026-04-04 9/450 2026-04-05 08:27 by 544594351
[考研] 复试调剂 +6 范根培 2026-04-04 6/300 2026-04-04 14:27 by 土木硕士招生
信息提示
关闭
请填处理意见
关闭
