[求助] 求助开路电压OCP解析 已有1人参与

实验目的:怀疑一支甘汞参比电极电压不标准,加以校准。
实验方法:用一支正常的Ag/AgCl参比电极校准甘汞参比电极。

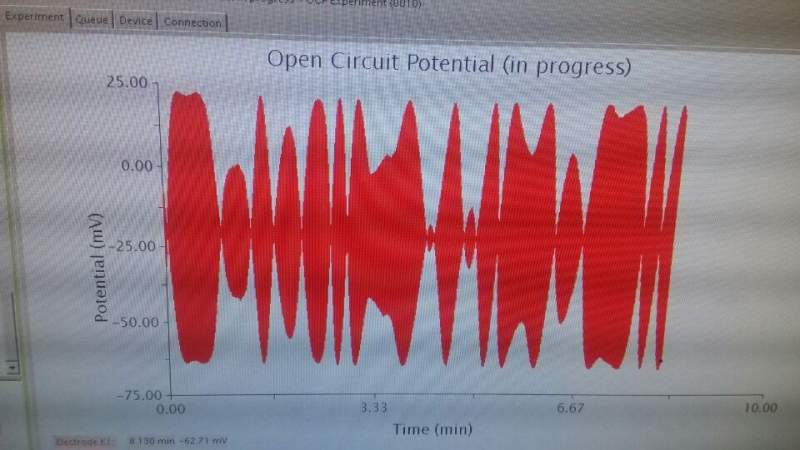

实验操作:将Ag/AgCl参比电极接参比电极,将待校准的甘汞参比电极接工作电极,将二者放入同一电解液(HClO4酸性体系)中,用化学工作站测开路电压OCP。测试时间15 min,取点分析10000个。理论上开路电压即二者电压差值,约40 mV左右。但是图谱却看不懂,请指教。

求助开路电压OCP解析
回复此楼

» 收录本帖的淘帖专辑推荐

Electro chemical

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郑东20011222

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
王艳(焕): 金币+1, 感谢发帖,希望多多参与讨论 2014-05-17 08:02:56
zcz406118whp: 金币+5, ★★★很有帮助, 好的,非常感谢您。我先试试,谢谢。 2014-05-17 11:25:12
zcz406118whp: 金币+5, ★★★很有帮助, 您好。再请问下甘汞参比电极填充液一般是饱和KCl溶液吗?有没有填充液是1 M的NaOH溶液的啊? 2014-05-19 13:25:28
波动的很厉害。波动范围几十mV。考虑到盐溶液与酸溶液之间液接电位较高,建议你把两个电极放到KCl溶液中测试下。

[ 发自小木虫客户端 ]
2楼2014-05-17 05:09:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zcz406118whp

木虫 (正式写手)

引用回帖:
2楼: Originally posted by 郑东20011222 at 2014-05-17 05:09:10
波动的很厉害。波动范围几十mV。考虑到盐溶液与酸溶液之间液接电位较高,建议你把两个电极放到KCl溶液中测试下。

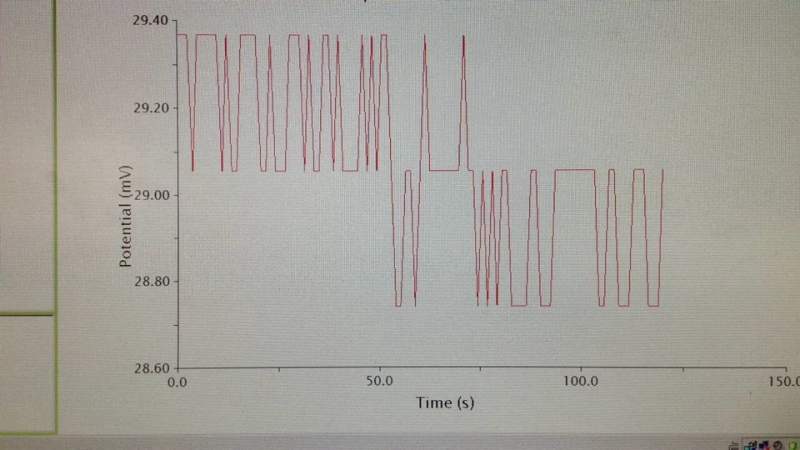

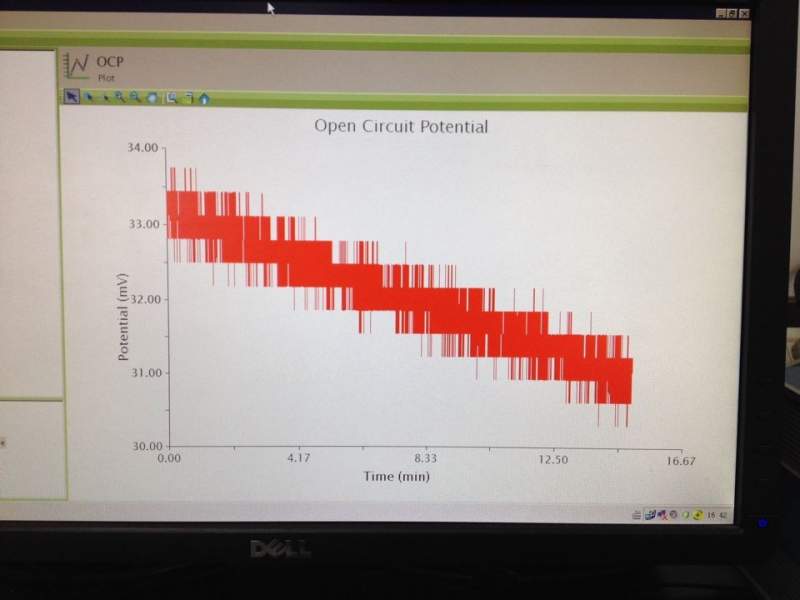

您好,我按照您的建议将高氯酸溶液改为饱和KCl溶液了。结果如图,图1的测试条件是时间15 min,测试点数10000个,图2的测试条件是时间100s,测试点数100个。您看下这两个图表明甘汞参比电极与Ag参比电极之间的电压是稳定的吗?我看有人的OCP图谱是一条缓慢下降的直线,这是不是经过数据处理作图的呢?谢谢。
求助开路电压OCP解析-1


求助开路电压OCP解析-2


求助开路电压OCP解析-3

3楼2014-05-19 17:48:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郑东20011222

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
zcz406118whp: 金币+10, ★★★★★最佳答案, 谢谢您! 2014-05-20 09:40:21

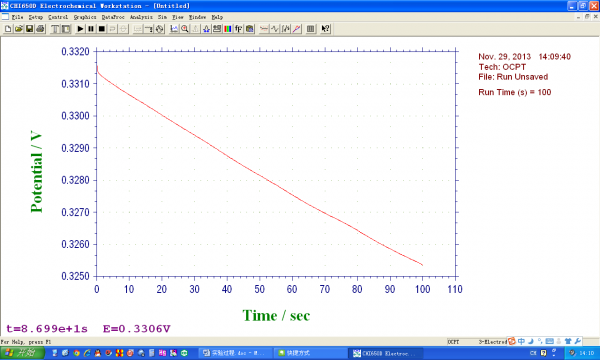

稳定多了。不过还在缓慢下降,跟后面文献的相似。你可以多测一段时间,看能不能稳定下来。你看纵坐标的数值就好了。

[ 发自小木虫客户端 ]
4楼2014-05-19 19:42:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zcz406118whp

木虫 (正式写手)

引用回帖:
4楼: Originally posted by 郑东20011222 at 2014-05-19 19:42:58
稳定多了。不过还在缓慢下降,跟后面文献的相似。你可以多测一段时间,看能不能稳定下来。你看纵坐标的数值就好了。

您好,我做的OCP图谱大概降低了2 mV,别人做的OCP大概降低了5 mV,时间再测长点,比如1h,会稳定下来是吧?2-5 mV的下降在实验测试中影响不大吧?谢谢您。
5楼2014-05-20 09:40:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郑东20011222

金虫 (小有名气)

引用回帖:
5楼: Originally posted by zcz406118whp at 2014-05-20 09:40:05
您好,我做的OCP图谱大概降低了2 mV,别人做的OCP大概降低了5 mV,时间再测长点,比如1h,会稳定下来是吧?2-5 mV的下降在实验测试中影响不大吧?谢谢您。...

作为参比来讲还是挺大的。一分钟内波动幅度不超1mV才行。是波动,有明显升降的,即使1分钟内变化不超1mV,也不算稳定了。

[ 发自小木虫客户端 ]
6楼2014-05-21 07:13:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zcz406118whp

木虫 (正式写手)

引用回帖:
6楼: Originally posted by 郑东20011222 at 2014-05-21 07:13:55
作为参比来讲还是挺大的。一分钟内波动幅度不超1mV才行。是波动,有明显升降的,即使1分钟内变化不超1mV,也不算稳定了。
...

谢谢指导。确实是上下波动才正常,一直下降会不会是因为体系有内阻变化导致的呢?另外,我之前没说清楚,我的是测了15 min大概下降了2 mV,其他人的测了100 s大概下降了5 mV(请注意横、纵坐标单位都不同)。这样比较,我的应该还算比较稳定吧,只不过不是上下波动,而是缓慢一直降低。另外我测得100 s的OCP图谱,分别看前半段或后半段的话,也算是上下波动吧?谢谢。
7楼2014-05-21 09:30:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郑东20011222

金虫 (小有名气)

引用回帖:
7楼: Originally posted by zcz406118whp at 2014-05-21 09:30:36
谢谢指导。确实是上下波动才正常,一直下降会不会是因为体系有内阻变化导致的呢?另外,我之前没说清楚,我的是测了15 min大概下降了2 mV,其他人的测了100 s大概下降了5 mV(请注意横、纵坐标单位都不同)。这样比 ...

15min2mV可以了

[ 发自小木虫客户端 ]
8楼2014-05-21 14:05:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hejucen

银虫 (正式写手)

引用回帖:
3楼: Originally posted by zcz406118whp at 2014-05-19 17:48:45
您好,我按照您的建议将高氯酸溶液改为饱和KCl溶液了。结果如图,图1的测试条件是时间15 min,测试点数10000个,图2的测试条件是时间100s,测试点数100个。您看下这两个图表明甘汞参比电极与Ag参比电极之间的电压是 ...

我的情况跟你的很相似,一开始都是正的,然后这样一直下降。我的样需要三小时左右才能降到负值并稳定。不知道为啥。
9楼2017-11-01 20:55:03
