求教响应面设计中的等高线图的分析 已有1人参与
|

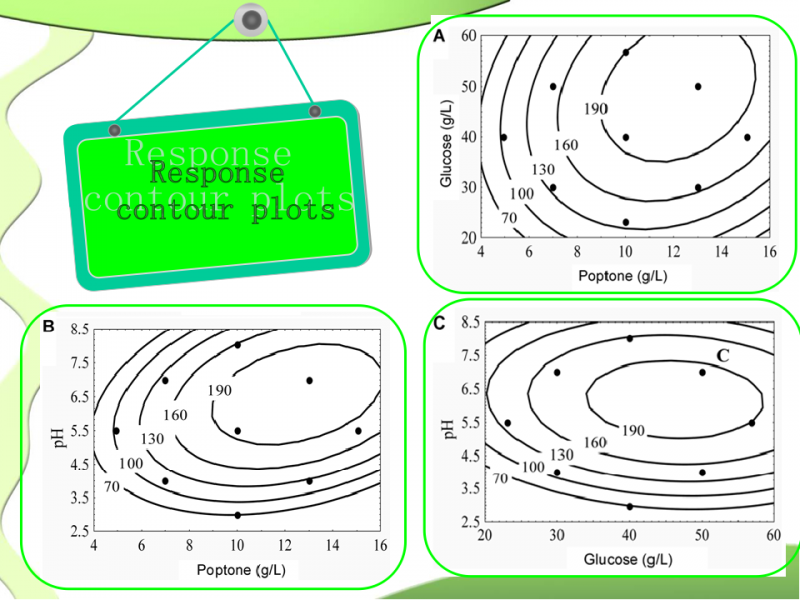

如图，怎么根据等高线图判断他们之间的交互性。 报告 2.png |
回复此楼» 猜你喜欢
304求调剂
已经有4人回复
-
085700资源与环境308求调剂
已经有7人回复
-
265求调剂
已经有5人回复
-
279分求调剂 一志愿211
已经有3人回复
-
求调剂
已经有3人回复
-
一志愿吉林大学材料学硕321求调剂
已经有12人回复
-
286分人工智能专业请求调剂愿意跨考！
已经有3人回复
-
329求调剂
已经有5人回复
-
申请回稿延期一个月，编辑同意了。但系统上的时间没变，给编辑又写邮件了，没回复
已经有4人回复
-
材料学硕318求调剂
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请问响应曲面法考察的因素之间是否可以存在联系？
已经有29人回复
- 求助：如何在ORIGIN里把响应面的3D图和等高线图画到一个图里
已经有1人回复
- 响应面的3D图怎么分析
已经有12人回复
- 响应面分析中等高线范围的确定
已经有16人回复
- 谁能教教我怎么对响应面的结果进行分析
已经有30人回复
- 求助关于Design expert 中等高线重叠优化问题
已经有0人回复
- F-4500 荧光分光光度计 3D scan模式 谱图如何看
已经有12人回复
- 紧急求助design expert 7.0.0
已经有6人回复
- 【求助/交流】求助求助：PCA结果三维图如何分析
已经有10人回复
云丶无涯
银虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 274.5
- 散金: 106
- 帖子: 77
- 在线: 32.3小时
- 虫号: 1631167
- 注册: 2012-02-21
- 性别: GG
- 专业: 植物化学保护
2楼2014-05-14 20:49:21
wangjetby
木虫 (小有名气)
- 应助: 8 (幼儿园)
- 金币: 2497.9
- 散金: 100
- 红花: 1
- 帖子: 112
- 在线: 247.9小时
- 虫号: 832918
- 注册: 2009-08-23
- 性别: GG
- 专业: 植物化学保护
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
laozuzunzhe: 金币+4, good！ 2014-05-15 18:07:12
云丶无涯: 金币+1, ★有帮助 2014-05-16 09:28:22
感谢参与，应助指数 +1
laozuzunzhe: 金币+4, good！ 2014-05-15 18:07:12
云丶无涯: 金币+1, ★有帮助 2014-05-16 09:28:22
| 3D图形和等高线图表示，图的颜色从蓝色到红色的变化表示提取质量从少到多的变化，变化的越快表示坡度越大，即对试验结果的印象更为显著，响应面等高线图可以直观地反映各因素对响应值的影响，以便找出最佳工艺参数以及各参数之间的相互作用，等高线中的最小椭圆的中心点即是响应面的最高点。此外，等高线的形状可反映出交互效应的强弱，椭圆形表示两因素交互作用显著，而圆形则与之相反。且在那条线上所有提取方案都会得到相同质量的提取物。 |
3楼2014-05-15 11:43:07
