[求助] 怎么绘制力链网络图（force chain network) 【图已修复】

大家知道怎么绘制这种力链网络图吗？用什么软件可以画？
就是通过颗粒动力学模拟可以得到一堆颗粒的位置信息，还有他们的接触状态和接触力，然后用线段把接触状态或接触力表示出来。
一般线的粗细或颜色表征接触力的大小。
谢谢！

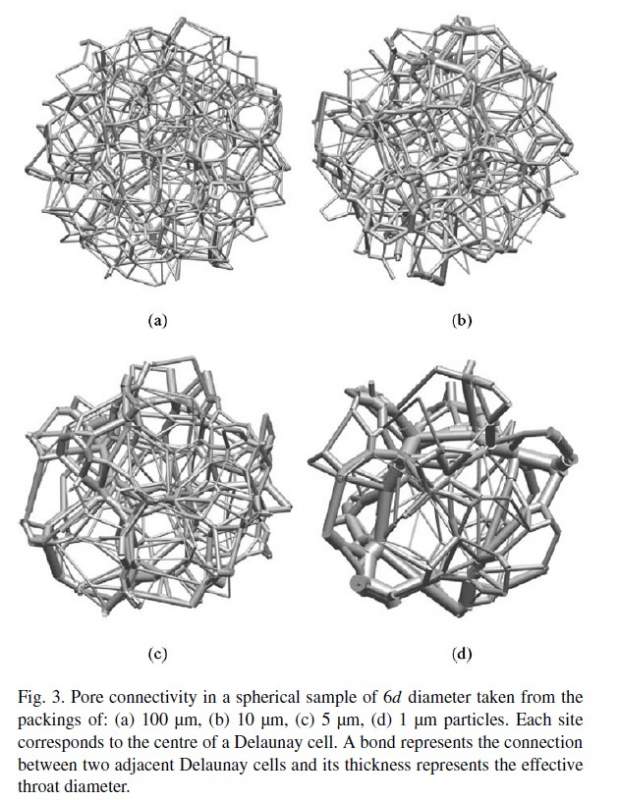

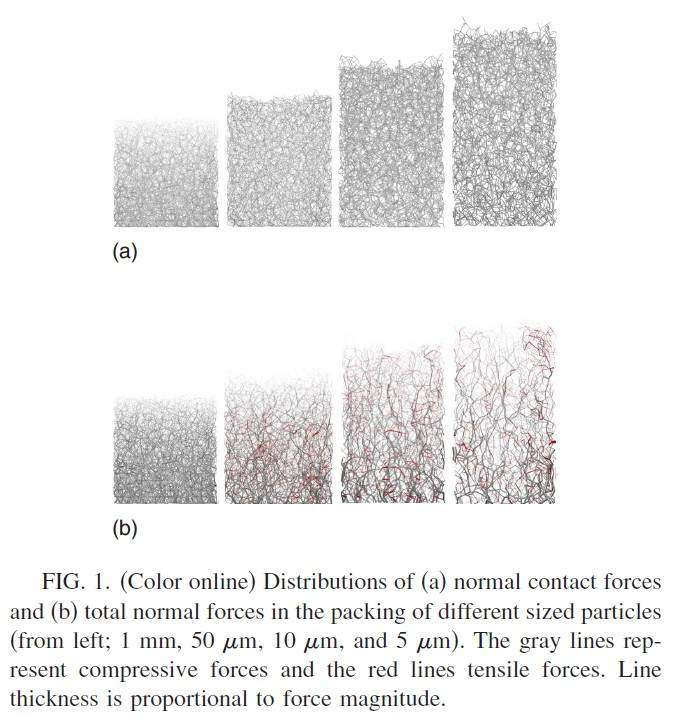

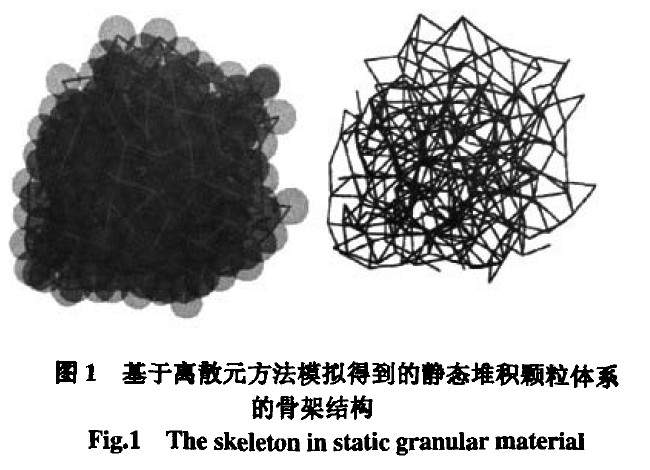

下面是文献中的一些例子

怎么绘制力链网络图（force chain network)  【图已修复】
怎么绘制力链网络图（force chain network)  【图已修复】-1


怎么绘制力链网络图（force chain network)  【图已修复】-2


怎么绘制力链网络图（force chain network)  【图已修复】-3
回复此楼

» 猜你喜欢
1楼2014-05-14 15:57:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

L_先森

新虫 (初入文坛)
同求！！！
请问楼主后来找到方法了么？能share一下么？
赞一下 回复此楼
2楼2014-09-04 15:18:26
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lovelife88

金虫 (小有名气)
引用回帖:
2楼: Originally posted by L_先森 at 2014-09-04 15:18:26
同求！！！
请问楼主后来找到方法了么？能share一下么？

没有。好像Paraview等画有机大分子结构的软件可以，但是太麻烦了。你找到了吗
赞一下 回复此楼
3楼2014-11-13 18:57:04
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dbb627

荣誉版主 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by lovelife88 at 2014-11-13 18:57:04
没有。好像Paraview等画有机大分子结构的软件可以，但是太麻烦了。你找到了吗...

Matlab 可以画只要有坐标和连接信息就可以，不就是空间点之间的连线吗
赞一下 回复此楼
The more you learn, the more you know, the more you know, and the more you forget. The more you forget, the less you know. So why bother to learn.
4楼2014-11-13 19:56:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lovelife88

金虫 (小有名气)
引用回帖:
4楼: Originally posted by dbb627 at 2014-11-13 19:56:38
Matlab 可以画只要有坐标和连接信息就可以，不就是空间点之间的连线吗...

matlab确实可以画空间点连线，但是这个还需要用连线的粗细和颜色来表示力的大小。而且需要3维的图形。
我之前一般用tecplot来画颗粒的堆积结构，用球体来代替颗粒。但是tecplot不能画这个力链
赞一下 回复此楼
5楼2014-11-16 15:43:10
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dbb627

荣誉版主 (著名写手)

【答案】应助回帖

连线的粗细和颜色，在matlab里面不是问题，可以设置
赞一下 回复此楼
The more you learn, the more you know, the more you know, and the more you forget. The more you forget, the less you know. So why bother to learn.
6楼2014-11-16 20:25:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lovelife88

金虫 (小有名气)
引用回帖:
6楼: Originally posted by dbb627 at 2014-11-16 20:25:12
连线的粗细和颜色，在matlab里面不是问题，可以设置

立体结构呢？比如第三个图，用三维的圆柱来代表作用力。
多谢回复~
赞一下 回复此楼
7楼2014-11-22 16:18:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dbb627

荣誉版主 (著名写手)

【答案】应助回帖

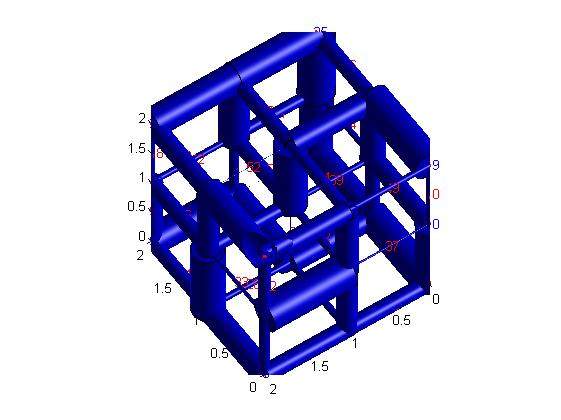

如图所示，简单的立方网
怎么绘制力链网络图（force chain network)  【图已修复】-4
怎么绘制力链网络图（force chain network)  【图已修复】-5
赞一下 回复此楼
The more you learn, the more you know, the more you know, and the more you forget. The more you forget, the less you know. So why bother to learn.
8楼2014-11-23 13:20:19
