[求助] Tecplot将圆环面展成平面后，为何云图显示不正常？ 已有1人参与

图中显示的圆柱面，环向尺寸相比轴向尺寸较大；

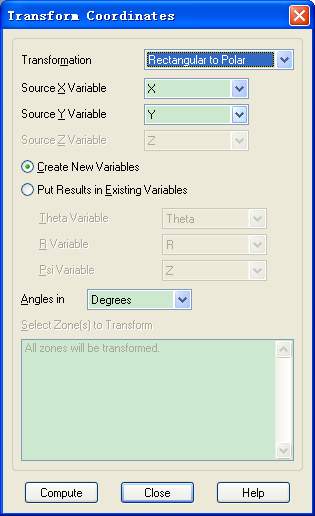

我采用的Tecplot的坐标变换生成极坐标，得到变量Theta和R，变换过程如下图

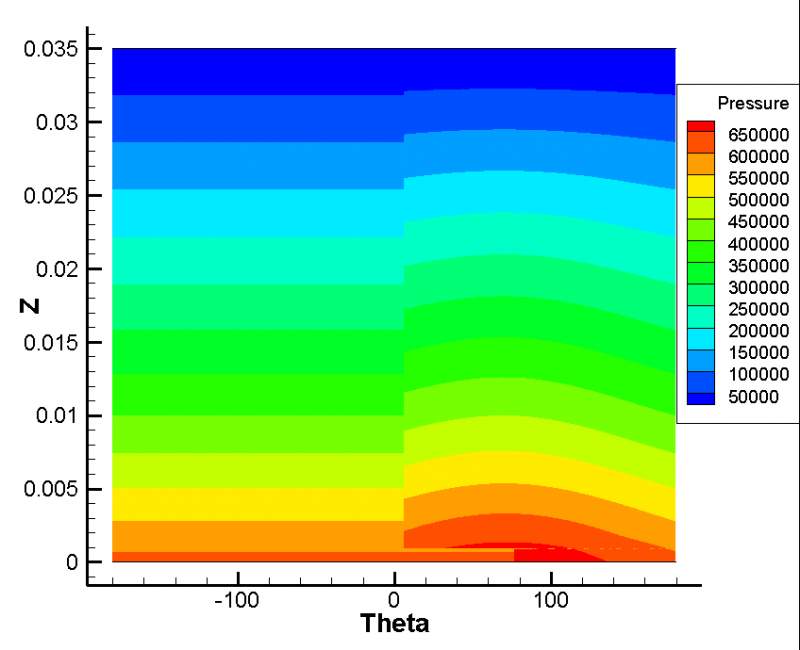

Theta范围-180~180 degree，由于我轴向坐标Z范围0~0.035 m，圆柱面展开显示如下图

在0 degree附近云图有重叠，但我对这个地方进行放大，重叠就消失了，如下图

我想问一下，这种云图重叠是如何产生的，该如何改正呢，是tecplot显示问题吗？
