小木虫论坛-学术科研互动平台 » 专业学科区 » 物理 » 基础物理 » 求助：附图2中杨氏双缝干涉图样的横坐标表示什么？谢谢。
61/1返回列表
查看: 2126  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

八角寨

银虫 (著名写手)

[求助] 求助：附图2中杨氏双缝干涉图样的横坐标表示什么？谢谢。 已有2人参与

% 用MATLAB语句，得到附图2
% 求助问题：附图2中杨氏双缝干涉图样的横坐标表示什么？谢谢。

length=500e-9;       %取定干涉光的波长为500 nm
d=2e-3;               %取双缝间的距离为2mm
D= 2;            %双缝到屏幕的距离为2m
xmax=5*length*D/d;  %设定图案的x方向范围
y=xmax;            %设定图案的y向范围
x=linspace(-xmax,xmax,100);  %设定x方向的点数为100
for i=1:100
I(i,=4*cos(2*pi*x(i).*d./D./length./2).^ 2;   %计算该点的光强
end
br=(I/4.0)* 255;% 确定灰度等级为255,使最大光强4.0对应最大灰度级白色
image(y,x,br);    %画图像
colormap(gray(255));  %使用灰度级颜色

求助：附图2中杨氏双缝干涉图样的横坐标表示什么？谢谢。

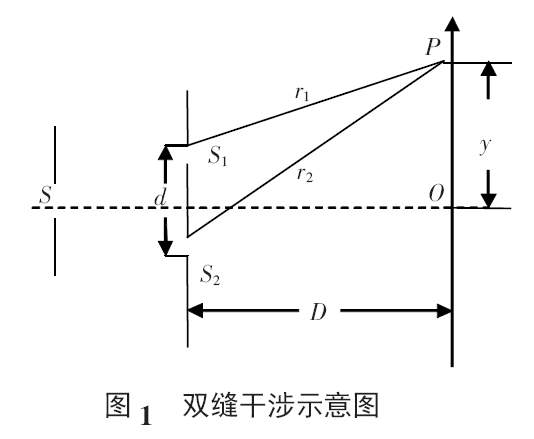

图1 杨氏双缝干涉示意图.jpg


求助：附图2中杨氏双缝干涉图样的横坐标表示什么？谢谢。-1

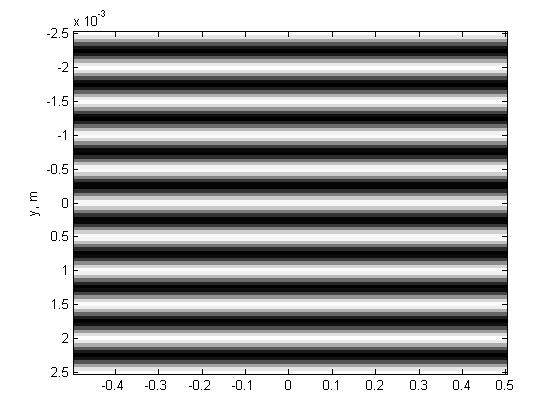

图2 杨氏双缝干涉图样.jpg
回复此楼

» 猜你喜欢
1楼 2014-05-13 22:00:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dalerxli
x

[ 发自小木虫客户端 ]
2楼2014-05-13 22:50:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hustoe2011

至尊木虫 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
为垂直于屏幕方向的那个轴，
这只是模拟，在现实中，得用1米+长的线状光源、同时小孔的线宽也＞1米才能获得该结果。
赞一下 回复此楼
随心所欲不逾矩
3楼2014-05-13 23:38:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

八角寨

银虫 (著名写手)
引用回帖:
3楼: Originally posted by hustoe2011 at 2014-05-13 23:38:21
为垂直于屏幕方向的那个轴，
这只是模拟，在现实中，得用1米+长的线状光源、同时小孔的线宽也＞1米才能获得该结果。

非常感谢，你是光学专家。
模拟结果中，纵坐标的宽度为 5乘10的负3次方 米， 即 5毫米。
模拟结果中，横坐标表述长度，如果单位是米，横坐标的总宽度就是 1米，
那横坐标和纵坐标就差了10的3次方量级了。

我对此还是很困扰，谢谢。
赞一下 回复此楼
4楼2014-05-14 07:58:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hustoe2011

至尊木虫 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★ ★
八角寨: 金币+6, ★★★★★最佳答案, 谢谢帮忙。 2014-05-15 10:31:32
引用回帖:
4楼: Originally posted by 八角寨 at 2014-05-14 07:58:57
非常感谢，你是光学专家。
模拟结果中，纵坐标的宽度为 5乘10的负3次方 米， 即 5毫米。
模拟结果中，横坐标表述长度，如果单位是米，横坐标的总宽度就是 1米，
那横坐标和纵坐标就差了10的3次方量级了。

我 ...

你这个结果太理想（只是干涉结果），
纵坐标（Y轴）上下仅为5mm，说明接收屏离双缝距离比较近，也就是D比较小。
实际光束通过双缝后，由于衍射效应的存在，干涉条纹的边缘部分变得比较圆滑，而不是有棱有角的。
这个实验，大学普物实验室都能轻松完成的。
赞一下 回复此楼
随心所欲不逾矩
5楼2014-05-14 09:46:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孙?�730

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
八角寨: 金币+6, ★★★很有帮助, 感谢版主。 2014-05-15 10:31:41
总之 应该是空间尺度的单位
最好选用与条纹尺度一致的单位
这样条纹将是一种等比例显示

杨氏双缝干涉 往往假设双缝无限长
所以 显示的结果通常是条纹的局部
赞一下 回复此楼
sunyu730_emuch@126.com
6楼2014-05-14 12:54:32
