[求助] 求解答有关锂离子导电的固体电解质阻抗测试的若干问题 已有1人参与

本人电化学小白，最近在做全固态锂离子电池的固体电解质，有几个关于阻抗测试的问题急求解答。
1.固体电解质做阻抗测试时，电极如何制作。文献里有说溅射喷金的，那么SEM的喷金设备可以用来做阻抗测试的电极么？电极要做多厚？（我看一般的SEM喷金大概最厚是300埃左右）
2.本人暂时是将粉末压片（厚度2mm，直径10mm的圆片）烧结后涂上银浆，干燥后再烧结使其粘结性更好。然后直接用金属架子夹住片的两面进行测试。没有做引线。请问不做引线对测试结果有影响么？

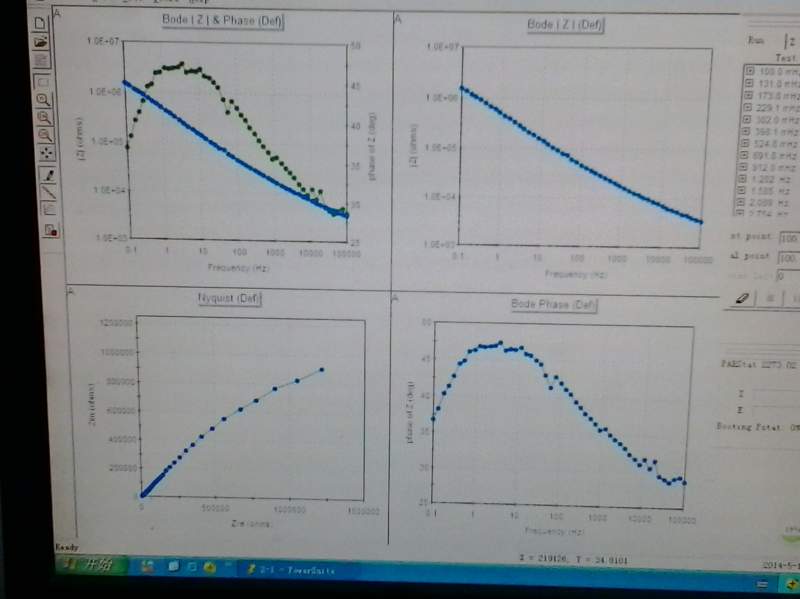

3.我的测试参数电压是0V vs 开路电压，振幅是10mV，频率从1MHz~0.1Hz，但是测出来的结果很奇怪，高频是在第四象限的半圆弧，中频转到第一象限，但是低频的时候点开始变得很乱？不知道是怎么回事，图贴上了，求大侠解答。

4.我看文献一般测试会出现两个圆弧和一个低频的尾巴，分别对应固体电解质的Bulk和晶界，还有电极的贡献。我想问从我这个图里怎样才能求得固体电解质的电导率。

求解答有关锂离子导电的固体电解质阻抗测试的若干问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-13 16:24:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

afei123177

金虫 (小有名气)
我也是最近在做固体电解质，我用的是银浆或银胶做阻塞电极，测试出来的也是在第四象限。我想问一下振幅会对测试结果有影响吗？
赞一下 回复此楼
新的开始，学习ing·····
2楼2014-05-14 20:50:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leelzb

金虫 (小有名气)
引用回帖:
2楼: Originally posted by afei123177 at 2014-05-14 20:50:33
我也是最近在做固体电解质，我用的是银浆或银胶做阻塞电极，测试出来的也是在第四象限。我想问一下振幅会对测试结果有影响吗？

看来你和我是一样的情况，我也不懂，求高手解答
赞一下 回复此楼
3楼2014-05-15 08:32:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

afei123177

金虫 (小有名气)
引用回帖:
3楼: Originally posted by leelzb at 2014-05-15 08:32:41
看来你和我是一样的情况，我也不懂，求高手解答...

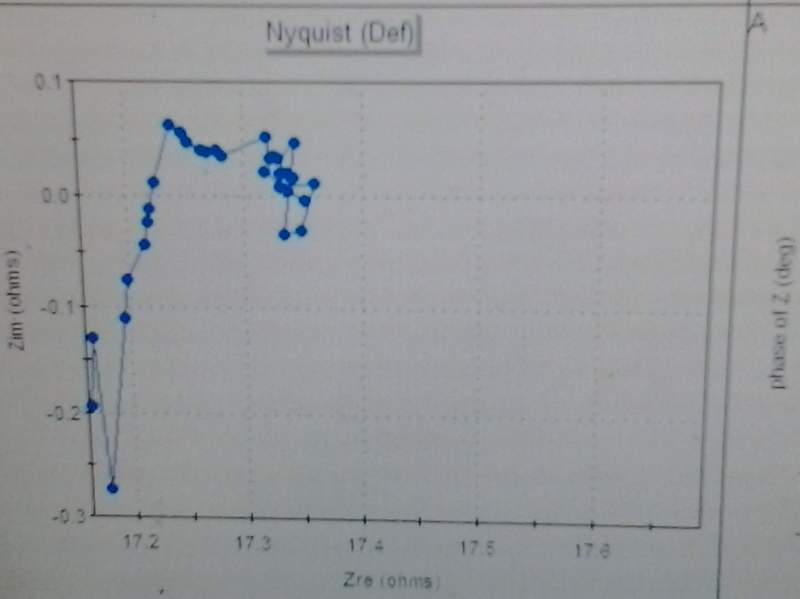

我的一次侧的正常，再测就是乱点了，照片上传，你看看和你的一样吗？
求解答有关锂离子导电的固体电解质阻抗测试的若干问题-1


求解答有关锂离子导电的固体电解质阻抗测试的若干问题-2


求解答有关锂离子导电的固体电解质阻抗测试的若干问题-3
赞一下 回复此楼
新的开始，学习ing·····
4楼2014-05-15 09:51:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

神都居士

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
leelzb: 金币+30, ★★★★★最佳答案, 谢谢解答 2014-06-16 08:44:40
涂银电极直接夹住测是可以的，不需要喷金。阻抗谱的直线（尾巴）部分不明显的话，应该是电子导电为主的。你的最低频率已经到了0.1Hz，还没有出现明显的极化尾巴，说明你的样品离子导电所占比重不大。
赞一下(1人) 回复此楼
君子不言利，自是君子，君子言利而不失其仪，方是真君子
5楼2014-06-13 20:43:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

或_许_

新虫 (初入文坛)
我想问一下，你用金属夹子夹住片的两边，意思是只用一个工作电极吗？辅助和对电极不需要吗？
赞一下 回复此楼
6楼2015-12-23 15:57:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JLJL

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by afei123177 at 2014-05-14 20:50:33
我也是最近在做固体电解质，我用的是银浆或银胶做阻塞电极，测试出来的也是在第四象限。我想问一下振幅会对测试结果有影响吗？

请问一般固体电解质的密度是多少？谢谢
赞一下 回复此楼
7楼2016-03-18 13:07:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鼬神12

新虫 (小有名气)
请问您涂上银浆后烧结是多少度烧结的

发自小木虫IOS客户端
赞一下 回复此楼
8楼2017-05-24 19:44:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铁血丹心志

木虫 (著名写手)
请问您这个阻抗谱，用什么仪器测试，可以告知一下吗？谢谢
赞一下 回复此楼
加油！！！
9楼2021-05-26 21:07:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
