| 查看: 408 | 回复: 1 | ||
[求助]
我的位移台的固有频率为何如此小？？？ 已有1人参与
|

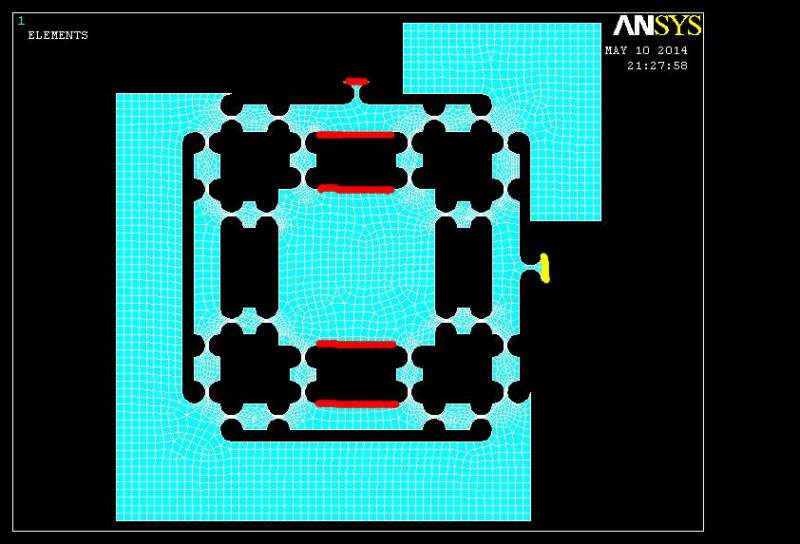

如图的位移台，材料Al， 弹性模量72GPa，泊松比0.3，密度2700，使用PLANE 82单元划分网格，厚度0.015m。我从最上面中间施加向下的力，或者从最右边中间施加向左的力，可以使台子发生Y和X方向的位移。如果我想分析台子在Y方向的固有频率，如何施加约束？（整个图形最外边的line已固定死） 如图中我把红线限制只能让其在Y方向活动，黄线固定死，出来的结果还是很小，只有一点几Hz，而文献中同样的结构是几百Hz。我不知道是哪里出了错误，求高人指点。台子是一次画成，无分离接触等问题。  33.JPG |
