[求助] 模拟 气体从容器底部进入液体从液体表面离开已有2人参与

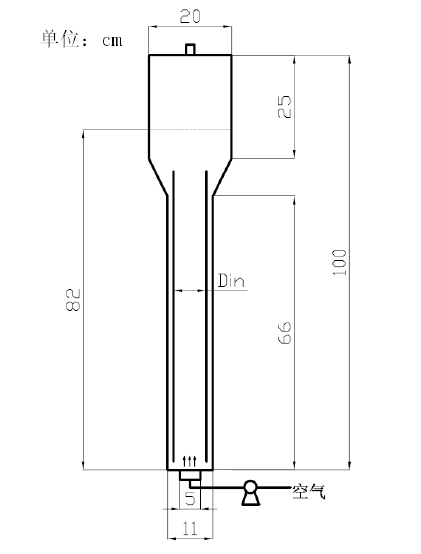

本人在做一个模型，用来模拟氧气和有机溶液之间的反应。容器高100cm，在容器中盛放有82cm的水，上部为空气，空气与大气连通。
底部预留有孔，气体以0.01m/s的速度进入液体，从液体表面逃逸出去。

建模时，根据液体的高度，本人将网格分成了两个部分，82cm和18cm。将液体设置为主相，气体为第二相，模型选用VOF模型，unsteady。
模型初始化以后，对18cm部分进行patch，将气相体积分数patch为1（全部为气体）。

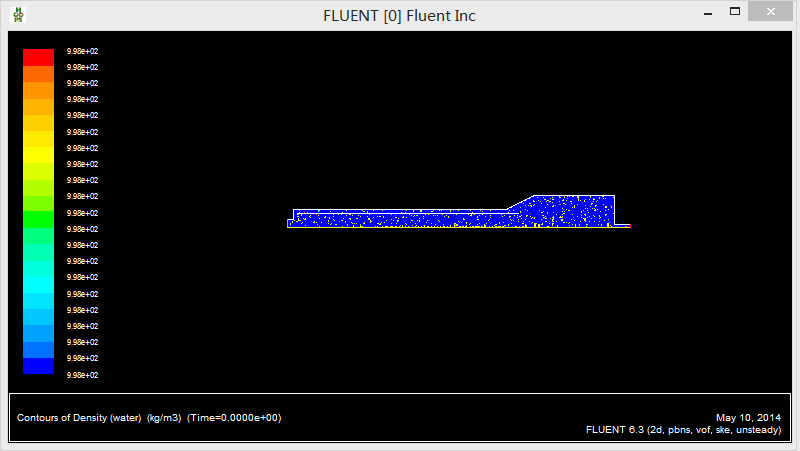

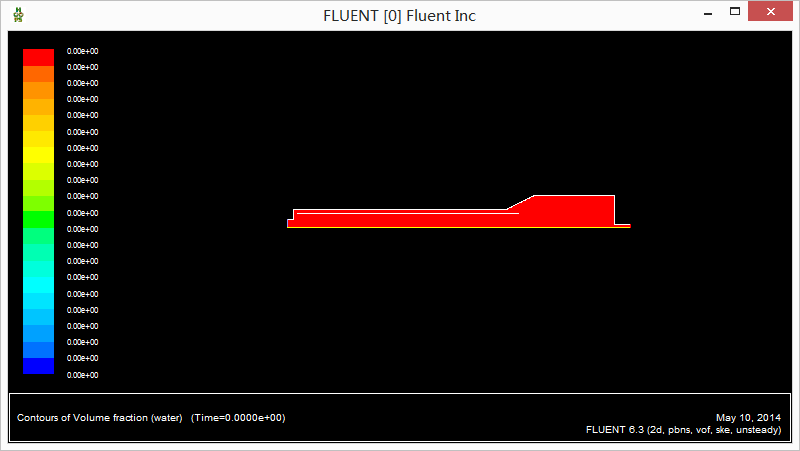

patch完以后查看云图，发现气液两相根本没有显示出来，整个区域内都是一样的密度大小，整个区域内都是气体，不知道问题出在哪。

请大神赐教！哪里出了问题。

模拟 气体从容器底部进入液体从液体表面离开


模拟 气体从容器底部进入液体从液体表面离开-1


模拟 气体从容器底部进入液体从液体表面离开-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
祸害一生
1楼2014-05-10 16:53:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ronaldo13579

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
祸害一生: 金币+5, ★有帮助 2014-05-13 22:27:05
有可能是入口没有定义好
赞一下 回复此楼
敦笃励志 精勤求学
2楼2014-05-12 14:50:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

祸害一生

银虫 (小有名气)
引用回帖:
2楼: Originally posted by ronaldo13579 at 2014-05-12 14:50:18
有可能是入口没有定义好

入口定义为了速度入口（0.01m/s），其中气体体积分数为1，这样应该是对的吧？后来我发现一个奇怪的现象，就是算着算着，大概在40000步的时候，发现整个区域内都充满了液体，甚是奇怪，而且不符合实际情况。不知道这是怎么回事？
赞一下 回复此楼
祸害一生
3楼2014-05-13 22:26:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ronaldo13579

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 祸害一生 at 2014-05-13 22:26:18
入口定义为了速度入口（0.01m/s），其中气体体积分数为1，这样应该是对的吧？后来我发现一个奇怪的现象，就是算着算着，大概在40000步的时候，发现整个区域内都充满了液体，甚是奇怪，而且不符合实际情况。不知道这 ...

入口水相是如何定义的呢？如果算的结果都是气体，那说明水好像没有流进来或者没有设置好，找你的意思水好像是一直在容器中的？
赞一下 回复此楼
敦笃励志 精勤求学
4楼2014-05-14 10:09:14
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

祸害一生

银虫 (小有名气)
引用回帖:
4楼: Originally posted by ronaldo13579 at 2014-05-14 10:09:14
入口水相是如何定义的呢？如果算的结果都是气体，那说明水好像没有流进来或者没有设置好，找你的意思水好像是一直在容器中的？...

恩，是的呀，液体是一直放在容器中的，而气则是从底部进入，跟液体发生接触以后，再从上面溢出。实际上是为了让气体与液体增加接触面积，加快反应速度，不过暂时不考虑那些而已。
赞一下 回复此楼
祸害一生
5楼2014-05-14 13:00:25
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ronaldo13579

银虫 (小有名气)
引用回帖:
5楼: Originally posted by 祸害一生 at 2014-05-14 13:00:25
恩，是的呀，液体是一直放在容器中的，而气则是从底部进入，跟液体发生接触以后，再从上面溢出。实际上是为了让气体与液体增加接触面积，加快反应速度，不过暂时不考虑那些而已。...

我曾经也遇到过第二相不见的情况，我算的是两相流，用的Mixture模型，后来发现是第二相粒径的问题，把粒径适当调大点就能看到了。
赞一下 回复此楼
敦笃励志 精勤求学
6楼2014-05-14 16:52:27
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)

石化蛀虫

【答案】应助回帖

★ ★ ★ ★ ★
祸害一生: 金币+5, ★有帮助 2014-05-15 09:11:36
“patch完以后查看云图，发现气液两相根本没有显示出来”就是这部出现了问题，加重力选项，这个算例没有什么难的，good luck。
赞一下 回复此楼
7楼2014-05-14 17:42:43
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

祸害一生

银虫 (小有名气)
引用回帖:
6楼: Originally posted by ronaldo13579 at 2014-05-14 16:52:27
我曾经也遇到过第二相不见的情况，我算的是两相流，用的Mixture模型，后来发现是第二相粒径的问题，把粒径适当调大点就能看到了。...

我这个选用的VOF模型，粒径大小为默认值。
赞一下 回复此楼
祸害一生
8楼2014-05-15 09:11:12
