[求助] 密集恐惧症者慎入！用abaqus模拟温度场怎么成这样了？ 已有1人参与

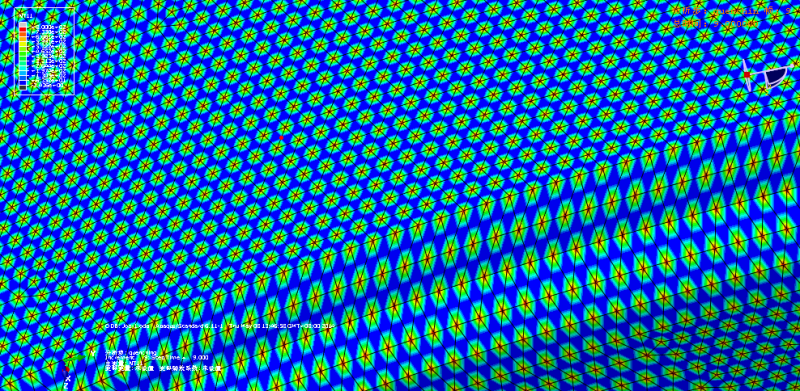

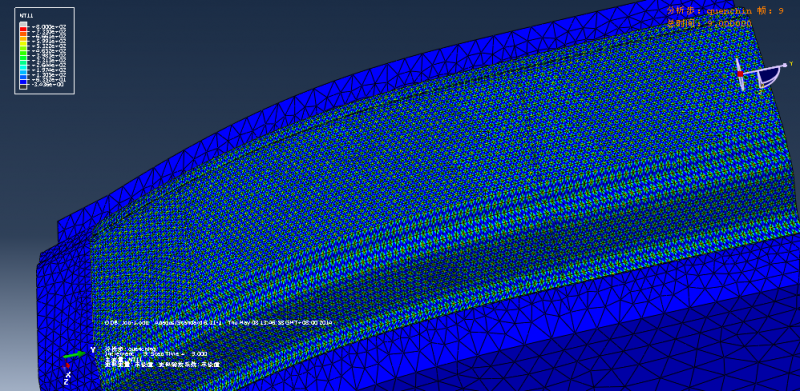

我用abaqus模拟毛坯在模具中冷却的温度场。毛坯初始温度800度，模具初始温度20度。设置了界面换热系数和水道的等效换热系数，结果就成这样了，求大神指点。。。图实在是看不下去啊

密集恐惧症者慎入！用abaqus模拟温度场怎么成这样了？


密集恐惧症者慎入！用abaqus模拟温度场怎么成这样了？-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
这个世界，有一些电影不能再看，有一些话不能再提，有一些气味不能再嗅，有一些歌无法再唱。你说是么。。。
1楼 2014-05-08 16:48:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdgaozq

铜虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
lvye11: 金币+5, ★★★★★最佳答案 2015-01-15 23:22:01
abaqus不熟，不过看样子可能是初始化没实现或者热交换的边界条件没实现。

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2015-01-11 09:29:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lvye11

金虫 (正式写手)
引用回帖:
2楼: Originally posted by sdgaozq at 2015-01-11 09:29:04
abaqus不熟，不过看样子可能是初始化没实现或者热交换的边界条件没实现。

好久之前发的帖子了， 后来问题解决了。之前单元类型选择的是C3D10,可能是节点太多了，计算总是失败，后来改成C3D4,就可以算出正常的结果了。

[ 发自小木虫客户端 ]
赞一下 回复此楼
这个世界，有一些电影不能再看，有一些话不能再提，有一些气味不能再嗅，有一些歌无法再唱。你说是么。。。
3楼2015-01-11 09:34:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lovely-sky

银虫 (初入文坛)
确实是单元类型的问题，一般情况是出现在先定义边界条件，再转换网格类型上的时候才会出现这个问题，换了网格类型后，节点的数量也会发生变化，因此节点编号也会发生变化，所以之前施加在特定节点编号上的热边界就会“均匀”到新的节点上，导致技术出问题。大概就是这样。
赞一下 回复此楼
GoodGoodStudy,DayDayUp
4楼2016-03-10 10:49:59
