Simufact.welding参数化定义焊接路径 已有1人参与
|
|

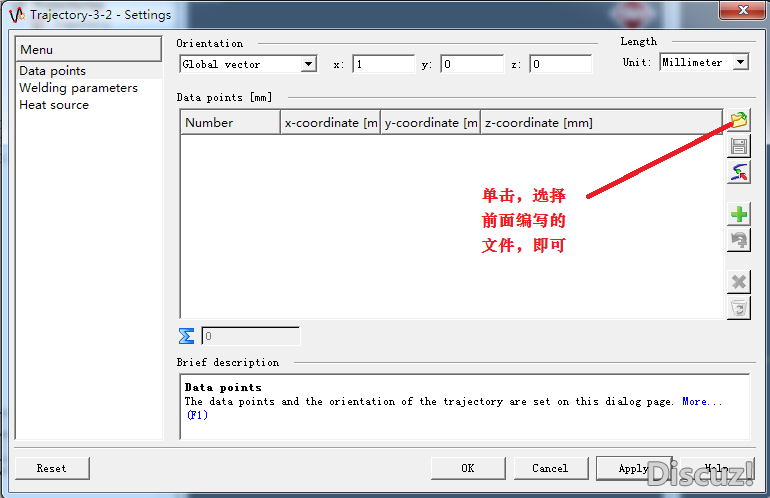

最近学习Simufact.welding做焊接模拟，发现可以参数化定义焊接路径，拿来与大家分享下。 # CSV file produced by Simufact.welding 3.1.1.19783.x86 (Windows) # Date of creation: 2014/4/24 15:36:17 # 1;true;0.047;0.005;0.0067317;0;0;0;0;0;0 2;true;0.047;0.0053668;0.007642299999999999;0;0;0;0;0;0 3;true;0.047;0.0057156;0.00856;0;0;0;0;0;0 4;true;0.047;0.006046299999999999;0.009484299999999999;0;0;0;0;0;0 5;true;0.047;0.0063588;0.010415;0;0;0;0;0;0 。。。。。。。 #开头的为前缀。 第一列为焊缝节点编号， 第二列为节点状态，false 和 true 两个值可选，false 不激活此节点，true反之 第三、四、五列为节点全局坐标， 第六、七、八列为节点局部坐标， 后三列为节点第二关键点坐标， 所以在定义焊接路径的时候，可以在前处理过程中，调整模型位置，直接计算出焊缝路径各节点坐标。 如图：  修改参数如下： # CSV file produced by Simufact.welding 3.1.1.19783.x86 (Windows) # Date of creation: 2014/5/7 15:35:34 # 1;true;46;10.543;4.4356;;;;0;0;0 2;true;48;10.954;5.455500000000001;;;;0;0;0 3;false;46;11.345;6.4833;;;;0;0;0 4;true;46;11.715;7.518500000000001;;;;0;0;0 5;true;46;12.065;8.5609;;;;0;0;0 效果如图所示：  生成焊缝文件格式为 .csv 记事本编写，修改后缀即可。需要注意的是单位统一。 trajectory 导入方法：  |
