| 查看: 4684 | 回复: 5 | ||
| 本帖产生 1 个 ECEPI ，点击这里进行查看 | ||
fcllonger木虫 (小有名气)
|
[求助]
锂硫电池求助 已有4人参与
|
|
|

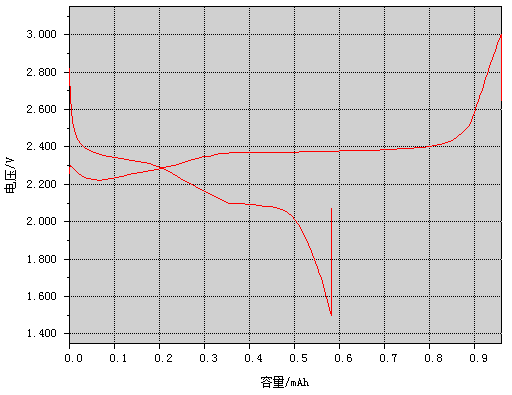

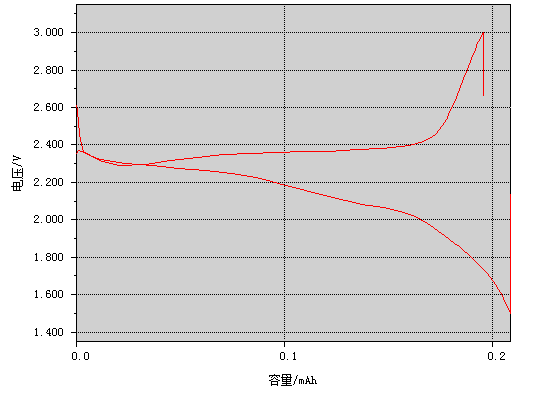

为什么我装的锂硫电池出现了如下一些问题： 1、为什么电池放电后静置过程中，电压会自动上升到2.1V左右，网上说是极化现象，极化现象很多时候也是不可避免的，但我这个太严重了，该怎么解决啊？ 2、为什么静置过后开始充电，电池充电电压大概直接从2.3V开始，而我上学期的装的锂硫电池充电电压还是从1.1V左右开始上升的啊？ 3、为什么我的电池充电容量远远高于放电容量，理论上来说，由于硫做正极，不含锂，充电容量会低于放电容量的啊？ 4、我尝试在电解液里加入硝酸锂，基本解决了电池充电容量高于放电容量的问题，但是电池的整体充放电容量却很低，咨询过师兄，师兄说可能硝酸锂不仅抑制了电池副反应，还抑制了电池的正常反应，造成容量没有发挥出来？ 5、我的电池的几个电压平台似乎也不对，我现在开始怀疑电解液出问题了？  A. 没加硝酸锂  B. 加了硝酸锂 做的是硫和石墨烯的复合材料，理论载硫量在63%左右。 |
回复此楼» 猜你喜欢
河北农大生物与医药专业招收调剂，名额充足
已经有0人回复
-
齐鲁工业大学 国家重点实验室-新能源、锂离子电池、材料、化学方向
已经有0人回复
-
分析化学论文润色/翻译怎么收费?
已经有72人回复
-
一志愿前4位代码0703均可报名-河北大学分析化学专业招收调剂考生
已经有67人回复
-
★★爆★★0860生物与医药调剂考生看过来，河北大学化学与材料科学学院
已经有86人回复
-
杰青/长江团队招收调剂
已经有0人回复
-
中南林业科技大学罗勇锋教授团队2026年招收材料类调剂研究生
已经有1人回复
-
电子科技大学材料学院王翀教授拟招收工程博士一名（化学、材料方向）
已经有2人回复
-
湖南农业大学能源材料创新团队招收2026化学专业研究生（学硕）调剂
已经有6人回复
-
奥尔堡Xinxin Xiao课题组招收一名岗位制博士（酶基生物电化学）
已经有0人回复
-
济南大学 材料科学与工程 李金凯课题组 招收调剂生2名（2026级）
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 全固态锂离子电池建模 求助
已经有7人回复
- 锂硫电池放电曲线异常，电压先降后升，求教高人该如何解释？
已经有6人回复
- 求助锂硫电池研究的新方向
已经有27人回复
- 锂硫电池充放电求助
已经有11人回复
- 无隔膜低成本的锂硫液流电池
已经有7人回复
- 下一步锂硫电池如何走？
已经有12人回复
- 锂硫电池与硅负极锂电池
已经有8人回复
- 软包锂硫电池负极极片制备工艺
已经有12人回复
- 锂硫电池开路电位低，首次放电第一平台出不来。。
已经有6人回复
- 我想问下做锂硫电池的同学们，你们一般硫含量是怎么计算的？？
已经有15人回复
- 关于锂硫电池活性物质的计算！
已经有6人回复
- 2012年4月份整理石墨烯锂硫电池最新文献+补充材料
已经有143人回复
- 锂硫电池开路电位的问题
已经有14人回复
- 锂硫电池不能充电的问题
已经有7人回复
- Nature Materials综述：高能锂-空气电池和锂-硫电池
已经有16人回复
- 锂硫电池电解液
已经有25人回复
- 锂硫电池正极材料的研究热点
已经有13人回复
- 高能电池——锂硫电池、金属空气电池
已经有18人回复
- 请问目前锂硫电池存在的问题是什么
已经有4人回复
zhuoling2005
木虫 (正式写手)
科研战线上的农民工
- ECEPI: 10
- 应助: 16 (小学生)
- 金币: 2560
- 散金: 98
- 红花: 31
- 帖子: 581
- 在线: 145.4小时
- 虫号: 1108390
- 注册: 2010-09-26
- 性别: GG
- 专业: 电化学
【答案】应助回帖
zlin: ECEPI+1, 鼓励应助！ 2014-05-23 09:09:08
第一二问题其实本质上是一个问题，看这么多人直接说是“极化”或者“内阻大”来解释了 ，我估计老板要问这问题，你这样的回答会被批的 。极化是指电极电位偏离原来位置的现象！电池放电结束时由于正极电活性物质基本都被还原成还原态，其还原态电极电位要低于氧化态，自然表现出电池电压下降；还有一个原因就是剩余的氧化态物质非常少（严格讲应该是活度很小），而放电电流密度并没有变的前提下，就相当于大倍率放电，电子传递速度跟不上就导致电极电位严重偏离原来位置，从而产生了所谓的极化现象，但当静止后，电池的开路电压又是由其剩余的氧化态物质电极电位和负极电极电位之差来决定的，所以就发生了反应结束后静止时电压自然上升的现象。第三个问题都讨论过几百边了我就不在罗嗦了。 第四个问题说明你师兄也是稀里糊涂活浆糊 ，从你第五个问题可以看出答案，你是电池组装操作的新手，多多练习，另外目测你的极片涂的太薄了，只有20～30个微米，这也是导致你性能不好的一个原因。 |
5楼2014-05-22 20:54:14
 |
2楼2014-05-08 17:17:15
3楼2014-05-08 20:36:47
jiad315
木虫 (正式写手)
- 应助: 17 (小学生)
- 金币: 3871.8
- 红花: 2
- 帖子: 800
- 在线: 79.5小时
- 虫号: 990871
- 注册: 2010-04-07
- 性别: GG
- 专业: 电化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
fcllonger: 金币+20, ★★★很有帮助, 1、微短路是由于我封装电池时，压力过大吗？？2、锂硫电池的充放电电压不是一般都是1.5到3V吗？？3、穿梭效应该怎么解决呢？？ 2014-05-09 14:59:15
感谢参与，应助指数 +1
fcllonger: 金币+20, ★★★很有帮助, 1、微短路是由于我封装电池时，压力过大吗？？2、锂硫电池的充放电电压不是一般都是1.5到3V吗？？3、穿梭效应该怎么解决呢？？ 2014-05-09 14:59:15
|
第一个是因为你电池组装微短路，且内阻太大。 第二个是因为你根本没放到1V以下，充电怎么可能从1V上升？ 第三是存在穿梭效应。 第四，硝酸锂就是这样一种既爱又恨的东西。 第五，你电池正极做的有些问题，应该不是电解液的问题。 手机回复，不知道顺序正确否。 [ 发自小木虫客户端 ] |
4楼2014-05-08 21:09:13
electriclcj
金虫 (正式写手)
- ECEPI: 1
- 应助: 59 (初中生)
- 金币: 1077
- 散金: 137
- 红花: 6
- 帖子: 801
- 在线: 276.6小时
- 虫号: 1046202
- 注册: 2010-06-23
- 性别: GG
- 专业: 电化学
6楼2014-06-02 21:51:45
