[求助] 【求助】细胞信号图中的实线、虚线、"T"字线含义？已有1人参与

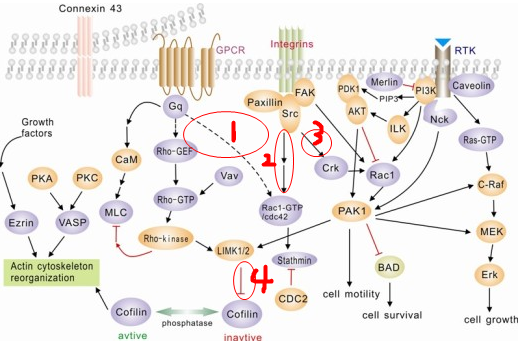

如图，1是虚线箭头；2是实线箭头（两条）；3是实线箭头（一条）；4是''T"字线。
请问此图中红圈里标号1、2、3、4的四条线分别代表什么含义？线2和线3有区别吗？
细胞信号图中是否还有表征其它含义的线形？
非常感谢！


1楼 2014-05-04 20:35:24

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

铁杆木虫 (著名写手)

★ ★ ★ ★ ★
感谢参与，应助指数 +1
seadog2007: 金币+5, ★★★很有帮助 2014-05-09 13:41:29

1推想，假设或理论上存在但未验证的正向调控（或激活）；2中间经过未被发现或确证的因子介导的（或者说通过间接关系的）正向调控；3直接的正向调控；4反向调控（或抑制）。
