近海风机仿真 视频及教程 已有1人参与
|
|

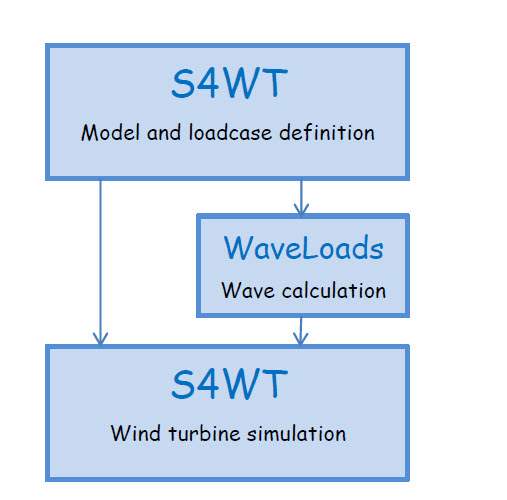

此视频演示了近海风力发电机的建模方法及操作，海面下所使用的支架是monopile。定义准确风机海中支架所受到的海浪载荷十分重要。 SWT中的海浪载荷需要通过外部仿真工具（waveloads）产生动态载荷数据。用Morison方程计算风机支架所受到的海浪载荷，考虑了以下三种影响：Drag forces，inertial forces 和Buoyancy forces。 在视频中选用了SWT的标准参数化模型（standard model）构建主要部件，选用monopile support后需要将tower 中的foundation的连接方式改为free，这样才能使support与tower正确连接。运行工况中，SWT有专门针对近海风机的工况选择“offshore design loadcase和offshore advanced loadcase”。 对完成的模型进行仿真，列举了仿真后support上不同点的受力曲线，并转换到了samcef field界面，通过动画观察风机运动情况。 视频链接： http://v.youku.com/v_show/id_XNzAxMzUxMjY4.html  2014-5-1 16-37-32.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : SWT_offshore1.pdf
2014-05-01 17:07:59, 783.13 K
» 猜你喜欢
366求调剂
已经有9人回复
-
材料工程085601，270求调剂
已经有37人回复
-
279学硕食品专业求调剂院校
已经有18人回复
-
290调剂生物0860
已经有31人回复
-
一志愿085802 323分求调剂
已经有13人回复
-
277求调剂
已经有23人回复
-
322求调剂，08工科
已经有4人回复
-
材料工程281还有调剂机会吗
已经有30人回复
-
化学070300 求调剂
已经有16人回复
-
化工学硕294分，求导师收留
已经有12人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 2014年度浙江省自然科学基金拟资助项目清单
已经有14人回复
- ICEM CFD对风机叶轮划分网格
已经有16人回复
- 【求助】贯流风机模拟：进出口边界
已经有7人回复
- 【求助】离心式风机的建模和仿真
已经有6人回复
|

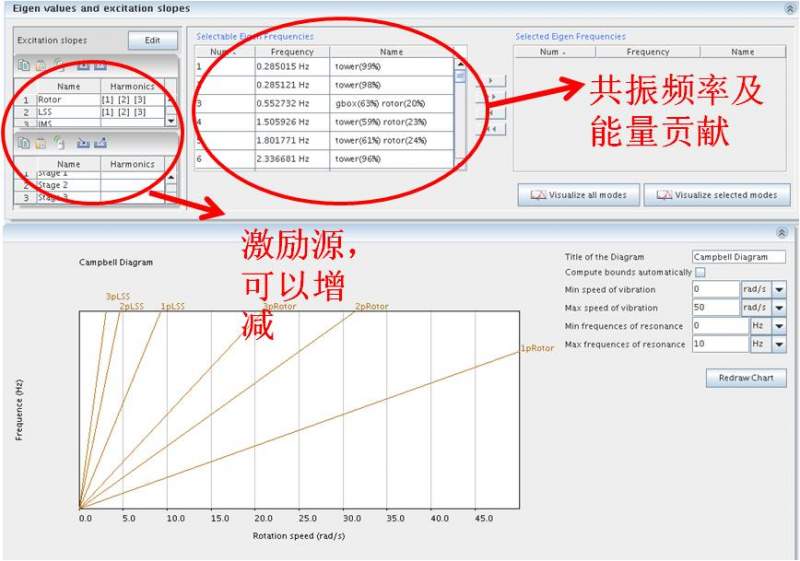

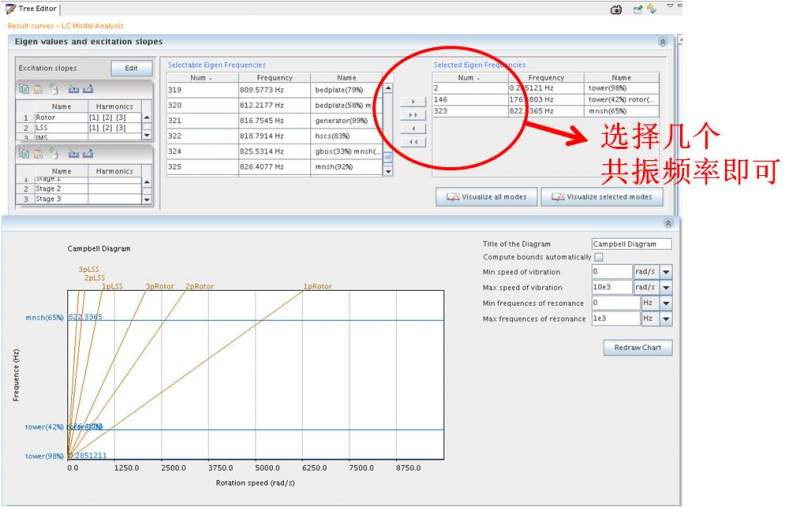

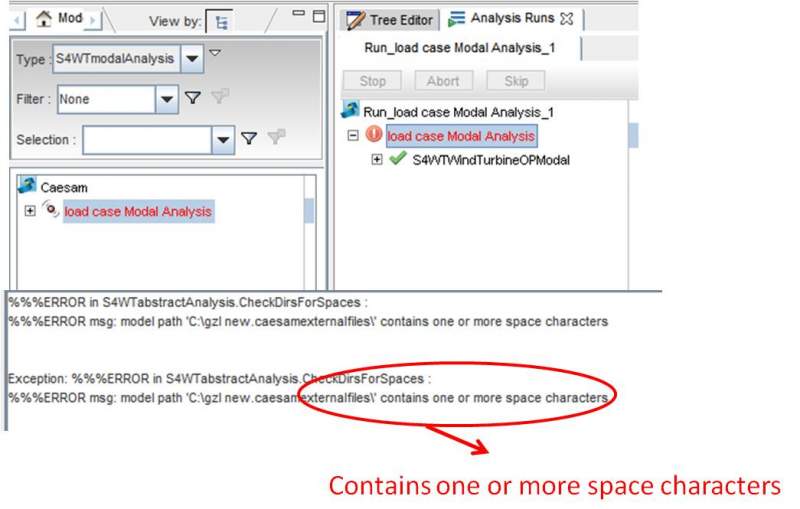

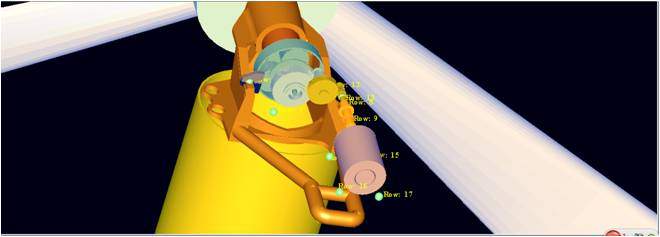

1. 使用Samcef for wind turbine 做坎贝尔图问题 有网友提问表示在SWT中坎贝尔图中没有共振频率问题，其实很简单，在此利用几幅图说明：   2. 使用 Samcef for wind turbine 无法计算问题： 建模完成后，发现无法计算，却找不到模型的任何问题。此类问题就需要检查一下文件名和路径，虽然没有matlab的文件名和路径那么苛刻，但还是要求文件名不能出现汉字，不能有空格，路径也同样，不然软件会找不到相应文件。  3. 使用 Samcef for wind turbine参数化模型选择问题： SWT软件中已经提供了部件的几种sample模型，包括梁单元模型、sfield模型及超单元模型。梁单元模型允许用户通过修改尺寸大小来修改几何形状；后两种模型则不能。Sfield模型是用户在samcef field环境下设计的自己的模型，可以是刚体也可以刚柔混合模型；超单元模型属于柔性模型，数据结构格式为sdb，SWT中的显示文件可以为stp等几种CAD文件格式。 不能盲目选取samcef提供的不能修改的示例模型，不然容易引起传动链部件见的不匹配，最容易出现的是所选取的齿轮箱和底座在电机处的轴线不重合。这样的模型是不能计算的，因为在比改变齿轮箱内部参数的情况下，无论怎么调整，仍然会出现较大误差。  |
2楼2014-05-18 11:04:20
