[求助] 怎样看模态位移位移云图 已有1人参与

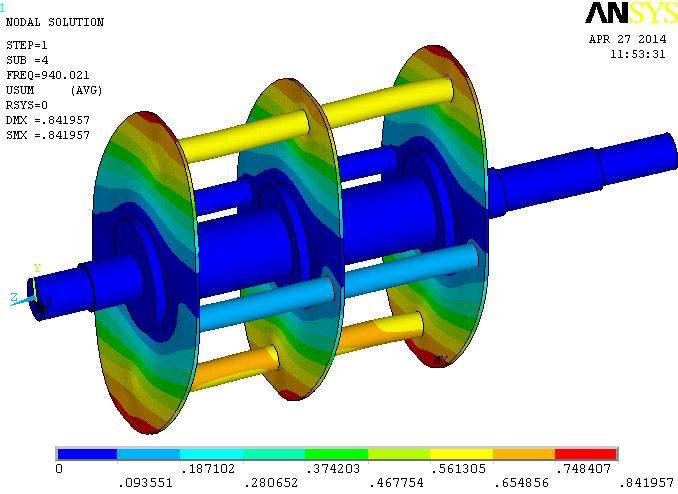

最近做模态分析时,发觉我看不懂振型图,我传个图有高手帮忙扫盲一下,非常感谢

怎样看模态位移位移云图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

deadtime
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deadtime

金虫 (小有名气)

模态分析是提取机构固有频率,振动形式。、、、您找的这些帖子好像都不是的 哦,不过谢谢了
deadtime
2楼2014-04-28 08:45:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

407654222

铁虫 (小有名气)

同问,学习中,怎么感觉人气有点不足啊!!!
3楼2014-04-30 17:43:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ssmallbird

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
deadtime: 金币+10, ★有帮助, 谢谢!!不过ansys中用动画显示振动,个人觉得看得很清楚了 2014-05-13 11:22:10
模态阵型就是一个物体在固有频率处的振动形状,楼主给出的云图明显显示在该频率下,上下两端唯一最大,而且对称。想想一下一个中间固支的梁!
