[求助] 激光光束质量分析仪使用问答? 已有1人参与

由于激光光束质量分析仪M2-200S中的衰减片组合不能滑动到理想位置,前段时间先锋科技公司工程师进行维修时,对其中参数进行重新设置。但是测试结果如laser 束腰和发散角,与以前相同结构激光器差别太大,不可信,。

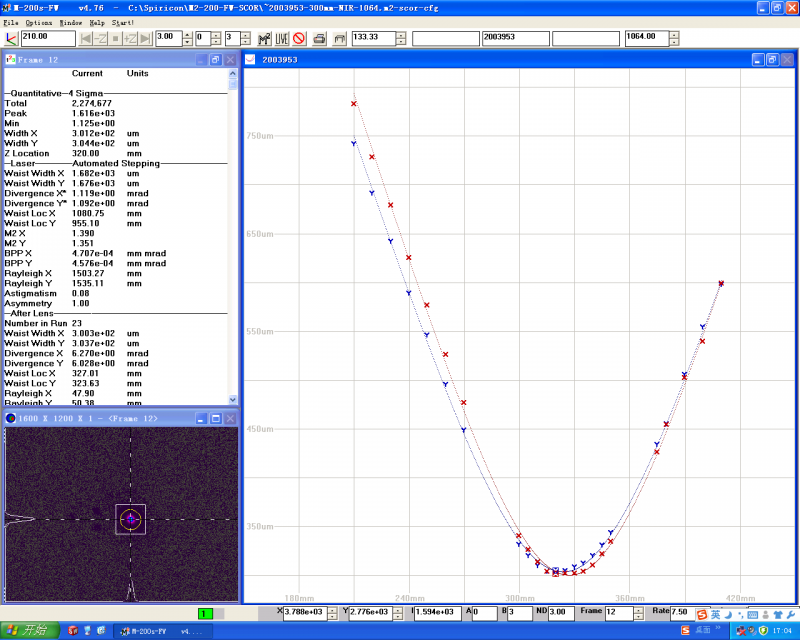

因此,在今天测试时,将M2-200S(Ophir Spiricon)恢复至出场设置,但仍存在衰减片滑动不理想,解决方法是:手动调试理想位置。测试结果可信,如图。但是仍然存在问题:距离束腰一定位置处,某些数据点缺失,不能完全按照设置参数(step=10mm),给出相应的数据点。其实CCD能够找到光斑,并且也能用(方形和圆形)光圈标出,但是不能给出该光斑的尺寸,因此不能显示在绘图框中。该问题具有重复性。

虽有个别数据丢失,但是整个激光聚焦的趋势是固定的,且没有观察到激光光斑尺寸发生突变,并进行了三次重复测试,测试结果几乎没有变化,因此该光束质量的M2值是可信的。

如何解决现存的两个问题?一是自动测试,避免测试过程手动调试;二是获得完整的数据点?

激光光束质量分析仪使用问答?
7.02A pump current - 副本.png
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

felip_zen

铜虫 (小有名气)

【答案】应助回帖

还是推荐 自动测试
1. 衰减片若果衰减效果不理想,可在光路上放置额外衰减片,M2对于理想光学系统,M2因子是不变的
2. 若果在聚焦光斑位置,Spricon 的内置CCD没有过饱和,则整个测试过程都可以正常进行,不会中断
2楼2014-07-24 17:18:15
