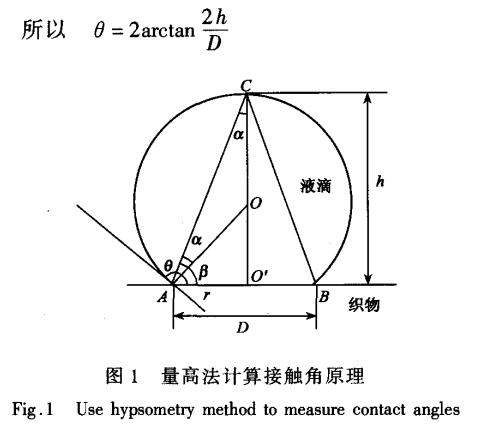

[交流] 接触角计算中H和D怎么测量?金币大奉送

我晓得用照相机拍下水滴在表面的性状,但是后续的h和D怎么测量?

需要某种软件吗?需要的话,可否提供相关软件。

拍照时有什么需要注意的吗?请写明注意事项。

水滴的体积,我看各种讨论说低于6μl 即可忽略重力因素,那么我在测量接触角时到底几μl 合适呢?

反正只要是提供接触角建议的就绝不吝啬金币给你们哪!只要是好建议。谢谢各位虫友前来解疑答惑。

接触角计算中H和D怎么测量?金币大奉送
回复此楼

» 猜你喜欢

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanjing409

银虫 (小有名气)


★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
yuanjijoy: 金币+2 2014-04-25 18:16:17
yuanjijoy: 金币+5, 还能提供一些帮助吗? 2014-04-27 12:58:03
我也测过接触角,请问H和D指的是什么呀
2楼2014-04-25 16:11:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wang2005054

木虫 (著名写手)


★ ★ ★ ★ ★
yuanjijoy: 金币+5, 这位虫友想必是行家,建议好的话继续给金币 2014-04-25 18:17:52
我以前测过树脂的,也是拍照,然后直接用显微镜软件测量的距离。其实这也只是个相对值,楼主主要想做什么?测试不同材料的润湿性吗?
3楼2014-04-25 16:27:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuanjijoy

木虫 (职业作家)


引用回帖:
2楼: Originally posted by yanjing409 at 2014-04-25 16:11:24
我也测过接触角,请问H和D指的是什么呀

有图示的,要先拍照,但是后面计算CA值确实需要长度测量。
4楼2014-04-25 18:17:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuanjijoy

木虫 (职业作家)


引用回帖:
3楼: Originally posted by wang2005054 at 2014-04-25 16:27:01
我以前测过树脂的,也是拍照,然后直接用显微镜软件测量的距离。其实这也只是个相对值,楼主主要想做什么?测试不同材料的润湿性吗?

我是要测水滴在疏水材料上面的润湿性的,因为在CA的计算公示中是个比值,因此测相对值也是可以的,角度不会变的。但是你说的显微镜软件有链接吗?可以直接传给我吗?yuanjijoy@163.com感激不尽,若是好用,金币全部奉送,谢谢。可以考虑再增加金币。
5楼2014-04-25 18:21:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)


★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
yuanjijoy: 金币+2, 能否再提供一些有用的信息给我,比如怎么在电脑上测量长度,谢谢 2014-04-25 20:16:46
yuanjijoy: 金币+7 2014-04-29 18:39:01
楼主确信你的计算公式正确吗?我怎么觉得应该是:θ=π-2*Arctg[D/(2*h)]
6楼2014-04-25 19:00:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuanjijoy

木虫 (职业作家)


引用回帖:
6楼: Originally posted by peterflyer at 2014-04-25 19:00:27
楼主确信你的计算公式正确吗?我怎么觉得应该是:θ=π-2*Arctg

我重新计算了一下,应该是没有什么问题的。
7楼2014-04-25 20:16:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wang2005054

木虫 (著名写手)


★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
yuanjijoy: 金币+5 2014-04-27 16:40:00
引用回帖:
5楼: Originally posted by yuanjijoy at 2014-04-25 18:21:25
我是要测水滴在疏水材料上面的润湿性的,因为在CA的计算公示中是个比值,因此测相对值也是可以的,角度不会变的。但是你说的显微镜软件有链接吗?可以直接传给我吗?yuanjijoy@163.com感激不尽,若是好用,金币全部 ...

呵呵,软件传不了,是显微镜自带的安装盘,和显微镜配着用的!其实,只要能划线的软件应该都可以,可以再问问大家!
9楼2014-04-25 21:02:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

眼镜片1

银虫 (著名写手)


★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
yuanjijoy: 金币+10, 不是很精准的基础研究,只是想测一个不错的数据。谢谢啦! 2014-04-28 10:10:21
一般都是和买的接触角测试仪配套的测量软件   实在不行 楼主可以用量角器自己量  除非你做的是很精准的基础润湿理论研究  一般的哪怕是做超疏水的 都差不多就成   即使软件也有一两度的误差
11楼2014-04-28 08:33:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanjing409

银虫 (小有名气)


★ ★ ★
yuanjijoy: 金币+3 2014-04-29 18:38:12
谢谢。。。
12楼2014-04-28 11:55:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

auliuym

木虫 (著名写手)


★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
yuanjijoy: 金币+10 2014-04-29 18:37:58
下个imageJ软件,直接在图像上测量。不过事先得有个一直尺寸的对照。或者用Photoshop直接测量。测量完后计算。
13楼2014-04-29 17:46:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
sjmr12218楼
2014-04-25 20:51   回复
yuanjijoy: 金币+1, 谢来访 2014-04-25 21:55:15
yanjing40910楼
2014-04-27 20:00   回复
引用回帖:
4楼: Originally posted by yuanjijoy at 2014-04-25 18:17:13 有图示的,要先拍照,但是后面计算CA值确实需要长度测量。...
