[求助] 塔内液相各组分摩尔分数分布 已有2人参与

怎样用aspen plus绘制反应精馏塔内液相各组分摩尔分数分布图（我用的是R a d F r a c模块）
回复此楼

» 猜你喜欢
1楼 2014-04-23 17:38:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wmcmust

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
Radfrac 模块
1. Plot => Plot Wizard => Next => 点 Comp , Next => 选组份 + 选 Liquid , Next
或
2. => Profiles => Composition => (View Liquid  (Basis Mole
赞一下 回复此楼
2楼2014-04-24 08:30:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

于爱说

金虫 (小有名气)
引用回帖:
2楼: Originally posted by wmcmust at 2014-04-24 08:30:42
Radfrac 模块
1. Plot => Plot Wizard => Next => 点 Comp , Next => 选组份 + 选 Liquid , Next
或
2. => Profiles => Composition => (View Liquid  (Basis Mole

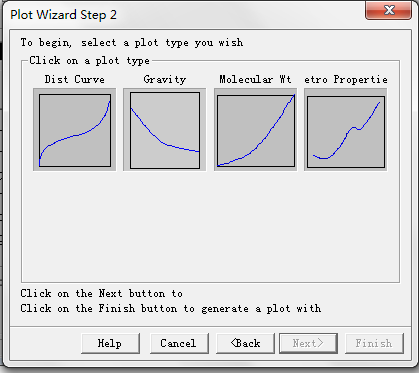

为什么我进行到plot wizard的next后plot type中没有comp,只有这三样如下图，怎么办
塔内液相各组分摩尔分数分布
赞一下 回复此楼
3楼2014-04-24 10:08:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一直在纠结

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
于爱说: 金币+5, ★★★★★最佳答案 2014-04-24 15:30:47
可以到结果里的塔模块下的profile里，在composition下选择某一列，然后用plot下的X-variable，同理选择y坐标；或者把结果复制到excel里做图也很方便
赞一下 回复此楼
4楼2014-04-24 12:28:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

于爱说

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 一直在纠结 at 2014-04-24 12:28:53
可以到结果里的塔模块下的profile里，在composition下选择某一列，然后用plot下的X-variable，同理选择y坐标；或者把结果复制到excel里做图也很方便

非常感谢，会了
回复此楼
5楼2014-04-24 15:30:25
