24小时热门版块排行榜

返回列表

踏雪凌霜

铁杆木虫 (著名写手)

蓉城老妖

应助: 17 (小学生)
金币: 7824.2
散金: 705
红花: 23
沙发: 1
帖子: 1761
在线: 729.3小时
虫号: 1449024
注册: 2011-10-18
性别: GG
专业: 无机非金属类光电信息与功

[交流] 是这样吧，那么那个临界点在哪呢，有人研究了嘛

关于纯纳米ZnO和ZnO/GO纳米复合材料的催化性能的比较，看到两篇博士论文里面得到的是相反的结论：

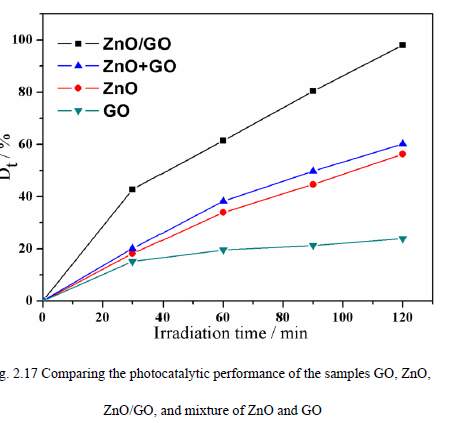

1：由两步法制备的ZnO/GO 在紫外光下具有良好的光催化性能且在该条
件下其性能显著高于纯的ZnO，是一种低或无能耗、高活性、实用型的光催化剂。
2：以ZnO纳米粒子和GO．ZnO纳米复合物为光催化剂，对亚甲基蓝溶液进行光催化
降解实验。发现光催化剂为GO．ZnO纳米复合物时，对亚甲基蓝溶液的光降解率达到
92％，光催化降解效果良好，但其光催化降解时间为3h，高于相同条件下ZnO纳米粒
子的催化降解时间。GO与ZnO纳米粒子
复合后，物理化学性质发生很大的改变，从而导致GO．ZnO纳米复合物对亚甲基蓝溶液
的光催化降解速率降低而光催化降解量几乎不变

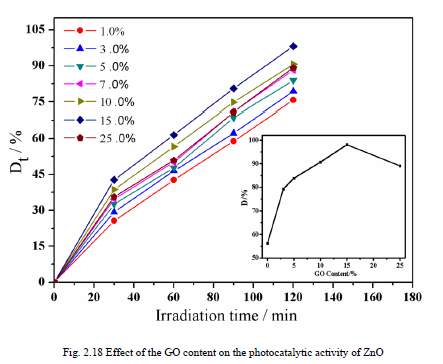

基于1的分析：从图中清楚的看到所得的不同比列的ZnO/GO 复合材料的光催化性能均强于纯
的ZnO，从0.0 到15.0 wt%，光催化性能一次增加，但是当质量百分数超过
15.0wt%时，催化性能不再增加。
基于2的分析;可能是氧化石墨烯含量过高，导致催化性能反而受到抑制。
总结一下：其实两个人的结果并不一定矛盾，
