[求助] 请大神告诉我我这接触角测得对吗？ 已有5人参与

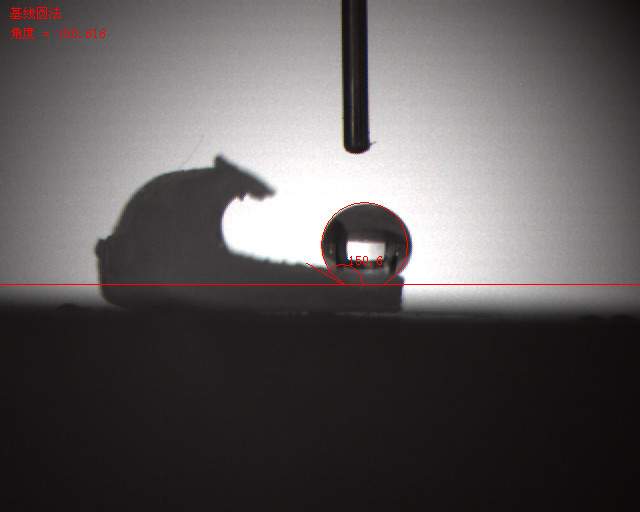

我在做超疏水的橡胶，我用我们的HARKE接触角测试仪做了几张图片，经常测不了，好不容易测了一张，可是基准面有点低，但是上面的弧线吻合的还不错我感觉，求你们给我指点一下。

请大神告诉我我这接触角测得对吗？
回复此楼

» 收录本帖的淘帖专辑推荐

MARK

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
这个人以固执著称
1楼 2014-04-17 18:12:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Apple.D.

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
如果水滴滴不下来，建议换个针头就OK了，换成坡尖状的，还有，你做的是圆拟合，可以试试做椭圆拟合来测结果。
赞一下(1人) 回复此楼
6楼2014-04-18 08:34:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

papaverme

铁杆木虫 (正式写手)
引用回帖:
5楼: Originally posted by 5henJD at 2014-04-18 08:15:46
可以平整点，但是如果平整了，就留不住水珠了，这个东西是超疏水的，水珠小了滴不下来，大了就会变形，偶尔运气好点，水珠下来了。。。我也没有太好的办法，据说针头被什么东西处理了，就会容易掉下来，一直找不到 ...

液滴法测接触角，只有表面平整测出来的才有效，如果用凹陷的表面，即使留住水珠又有什么意义呢？
至于液滴粘不到表面的问题，方法也有些，例如用疏水的塑料针头，或者喷射式的针头。
变通一点的方法，可以把基板放到加湿器的出气口试试，或者放到冰箱冻冻再哈口气。
另外，对于有些样品，可以采用倒扣浸在液面下，然后“滴”气泡的方式测接触角。
即使没有这些，多试几次总会有个别液滴落在表面的，碰运气就碰运气吧。
甚至，有的文献中也可以拍下液滴滚落的瞬间，以证明其超疏水性。
对于较大的液滴，可以换拟合公式，采用考虑重力的拟合。

如果你能制出平整表面，找台好一点的附件全一点的设备，例如来北京，应该总会有办法解决的。
如果只有这种不平整的样品，怎么测都不会有结果。
赞一下(1人) 回复此楼
7楼2014-04-18 14:00:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5henJD

铁杆木虫 (著名写手)

技术宅
引用回帖:
20楼: Originally posted by Apple.D. at 2014-04-23 14:33:51
我不知道你说的DSA是什么软件，很抱歉！...

木关系，我找到好方法了。就用原来的东西，正所谓“天然去雕饰”，人为的使水珠停留在材料表面很困难，如果模拟下雨的过程，使一个水滴，从高空落下，它会炸裂成许多小水滴，而且自然的分布，有的就不会滚动走，如此几次，就可以找到合适的水滴做测试了。

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
这个人以固执著称
21楼2014-04-23 16:07:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

眼镜片1

银虫 (著名写手)

【答案】应助回帖

我就是自己找个很细的   1ml针管的针头   然后把5微升的水滴剥下来  再抖到上面  多试几次 就会行的  关键是你下面的基底要平整 不然好不容易滴下去  就滚跑了  我的是国产的仪器
赞一下(1人) 回复此楼
26楼2014-04-29 08:58:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

听雪飞天

新虫 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
你选取表面尽量是水平的再滴液滴 调整基线
赞一下 回复此楼
2楼2014-04-17 18:13:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5henJD

铁杆木虫 (著名写手)

技术宅
引用回帖:
2楼: Originally posted by 听雪飞天 at 2014-04-17 18:13:28
你选取表面尽量是水平的再滴液滴 调整基线

可是水平的表面，你滴上去，它就划走了。根本站不住，没法测啊，我感觉已经达到超疏水了，滚动角特别低。国产的仪器不行啊，我打算去北京的纳米中心测一下，不过还不知道怎么预约呢。
赞一下 回复此楼
这个人以固执著称
3楼2014-04-17 20:28:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

papaverme

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你的这个图上拟合曲线只能算不符合，并且，感觉基准面不太明确。你如果不能准确确定基准面的话，曲线拟合再好也没用。
建议在制样上再改进一下，你的样品可以做大一些、平整一些吗？
赞一下 回复此楼
4楼2014-04-17 23:04:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5henJD

铁杆木虫 (著名写手)

技术宅
引用回帖:
4楼: Originally posted by papaverme at 2014-04-17 23:04:06
你的这个图上拟合曲线只能算不符合，并且，感觉基准面不太明确。你如果不能准确确定基准面的话，曲线拟合再好也没用。
建议在制样上再改进一下，你的样品可以做大一些、平整一些吗？

可以平整点，但是如果平整了，就留不住水珠了，这个东西是超疏水的，水珠小了滴不下来，大了就会变形，偶尔运气好点，水珠下来了。。。我也没有太好的办法，据说针头被什么东西处理了，就会容易掉下来，一直找不到合适的。

[ 发自小木虫客户端 ]
赞一下 回复此楼
这个人以固执著称
5楼2014-04-18 08:15:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5henJD

铁杆木虫 (著名写手)

技术宅
引用回帖:
6楼: Originally posted by Apple.D. at 2014-04-18 08:34:38
如果水滴滴不下来，建议换个针头就OK了，换成坡尖状的，还有，你做的是圆拟合，可以试试做椭圆拟合来测结果。

我用的是哈科的仪器，不知道有没有椭圆拟合的，这个东西基本就是我自己摸索，下午外研究一下。

[ 发自小木虫客户端 ]
赞一下 回复此楼
这个人以固执著称
8楼2014-04-18 14:04:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5henJD

铁杆木虫 (著名写手)

技术宅
引用回帖:
7楼: Originally posted by papaverme at 2014-04-18 14:00:09
液滴法测接触角，只有表面平整测出来的才有效，如果用凹陷的表面，即使留住水珠又有什么意义呢？
至于液滴粘不到表面的问题，方法也有些，例如用疏水的塑料针头，或者喷射式的针头。
变通一点的方法，可以把基板 ...

嗯，我先做一个比较平整的样品试试。

[ 发自小木虫客户端 ]
赞一下 回复此楼
这个人以固执著称
9楼2014-04-18 14:07:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Apple.D.

金虫 (正式写手)
引用回帖:
8楼: Originally posted by 5henJD at 2014-04-18 14:04:16
我用的是哈科的仪器，不知道有没有椭圆拟合的，这个东西基本就是我自己摸索，下午外研究一下。
...

既然是你自己摸索出来的，改个程序就好了！
赞一下 回复此楼
10楼2014-04-18 17:58:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
