1-3HZ带通滤波器设计求助
|
|

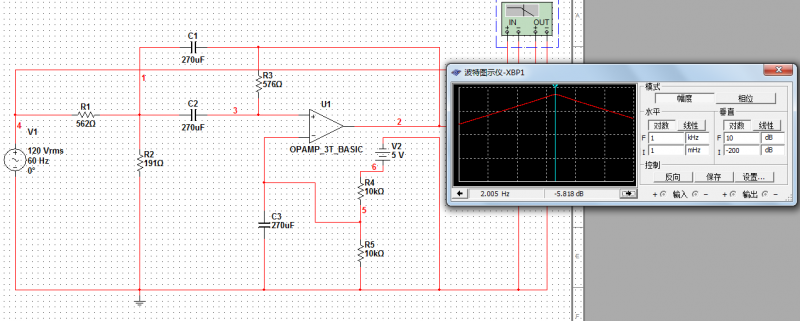

由于项目原因需要对信号进行滤波放大：所用的调制信号是2Hz的，但是由于信号本身较弱，但是背景噪声和直流信号太强，所以想做一个1-3HZ的带通滤波器进行选频和放大。电学知识很久没有碰过了，看了几天的书学习了一下，并做了个计算和用multisim进行了仿真。采用的是多路负反馈二阶有源带通滤波器，电路如图，有些问题想请教一下： 1.按这样的参数算出来的带宽是2HZ，中心频率是2HZ，增益是0.5（想请教下这个0.5是什么意思，是说信号经过这个电路之后会衰减为原来的一半？） 2.用运放不是放大信号的吗？为啥会衰减？我把运放端的电阻改变会不会增益变大？ 3.计算得到的带宽是2HZ，但是从波特图上看感觉通带外信号衰减的不是很厉害，对于一个带通信号衰减到最强信号的多少就算截止了啊？0.707？ 4.波特图上在中心频率2HZ处的衰减是-5.9dB，这个值我如何和之前算的增益是0.5结合起来，因为如何是0.5的话衰减不是应该是-3dB吗？ 5.我需要的滤波器应该不用很陡的衰减，我现在这个能否达到我的设计要求？ 由于电学的知识真的忘完了，所以问题比较多比较杂，希望能有虫友解答一二~~不甚感激  电路.png |
