小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » abaqus模拟碰撞，如何避免模型出现穿透？
151/2返回列表12下一页
查看: 8581  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

huluzhiwang

木虫 (著名写手)

[求助] abaqus模拟碰撞，如何避免模型出现穿透？ 已有2人参与

abaqus模拟碰撞，如何避免模型出现穿透？

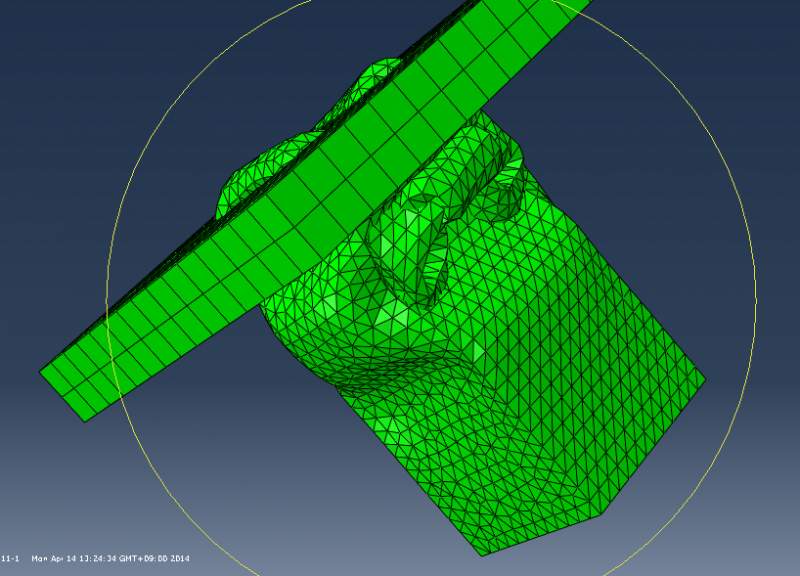

如图，上碰撞块碰撞下方box，结果box自己出现了自穿透现象，并且box也穿透了上方的刚体碰撞块

各位大侠们看看这个如何破





abaqus模拟碰撞，如何避免模型出现穿透？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
Youcandoit.
1楼 2014-04-14 14:57:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

liuyang18539

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
检查你的接触关系 和网格：刚性较大的面为主面，主面网格比从面网格粗一些；接触也要设置好
赞一下(1人) 回复此楼
3楼2014-04-15 15:15:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

huluzhiwang

木虫 (著名写手)
2楼2014-04-15 09:32:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huluzhiwang

木虫 (著名写手)
引用回帖:
3楼: Originally posted by liuyang18539 at 2014-04-15 15:15:45
检查你的接触关系 和网格：刚性较大的面为主面，主面网格比从面网格粗一些；接触也要设置好

如何避免box自己穿透自己呢？
赞一下 回复此楼
Youcandoit.
4楼2014-04-15 16:43:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huluzhiwang

木虫 (著名写手)
5楼2014-04-16 09:43:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huluzhiwang

木虫 (著名写手)
6楼2014-04-16 13:18:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huluzhiwang

木虫 (著名写手)
引用回帖:
3楼: Originally posted by liuyang18539 at 2014-04-15 15:15:45
检查你的接触关系 和网格：刚性较大的面为主面，主面网格比从面网格粗一些；接触也要设置好

网格划分应该没问题，接触设置的是 无摩擦 硬接触 （Frictionless ;"Hard" contact），为何box仍然穿透上方碰撞块？
赞一下 回复此楼
Youcandoit.
7楼2014-04-16 15:33:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huluzhiwang

木虫 (著名写手)
8楼2014-04-17 12:10:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuangtian

木虫 (小有名气)

【答案】应助回帖

设置为单面接触，应该就不会自己穿透自己了。上方刚性撞块穿透我也不知道
赞一下 回复此楼
9楼2014-04-27 21:51:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huluzhiwang

木虫 (著名写手)
引用回帖:
9楼: Originally posted by shuangtian at 2014-04-27 21:51:38
设置为单面接触，应该就不会自己穿透自己了。上方刚性撞块穿透我也不知道

你说的是自接触（self-contact）吧，设置自接触确实能避免shell 模型自穿透，是不是内表面跟外表面都要设置为自接触？？
赞一下 回复此楼
Youcandoit.
10楼2014-04-28 09:32:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
