[求助] 非定常 气流冲刷的温度场的问题

我现在模拟的高温高压高速燃气的冲刷，做非定常主要是为了获得温度随时间的变化，但做的很不理想，温度开始就上升的非常快，而且不管是在稳态收敛基础的流场下做，还是重新开始做，残差图都不好，请问这类看温度随时间变化的问题可以做非定常吗？我的进口出口条件都是不变的，只是把steady改成unteady，下面是我的残差图，望大神给予指导！


压力入口：总压6e6，总温2000K  压力出口:大气压力，300K，气流对物体冲刷，流固耦合，因为都是耦合的面，所以没有过多设置，只设置了壁厚和材料，主要要关心材料在冲刷下温度的变化情况，最好是达到1000K的时间，但现在温度上升的特别快而且残差不好，求大神指导！

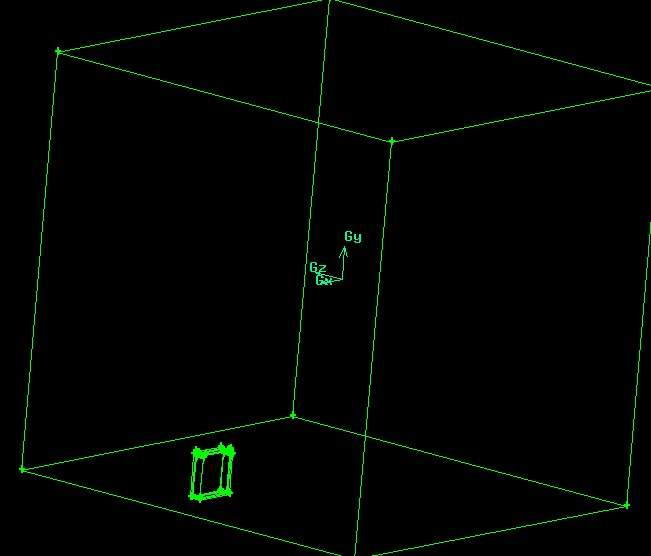

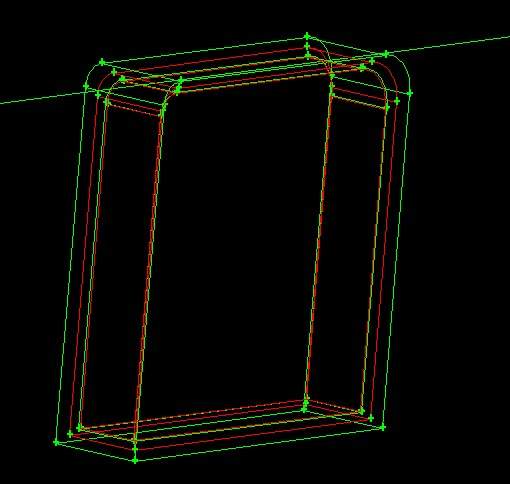

计算模型：如图有三层，流固耦合，外面大体为流体域，里面有4个为固体域，要得到每层温度随时间的变化。   密度基 隐式求解

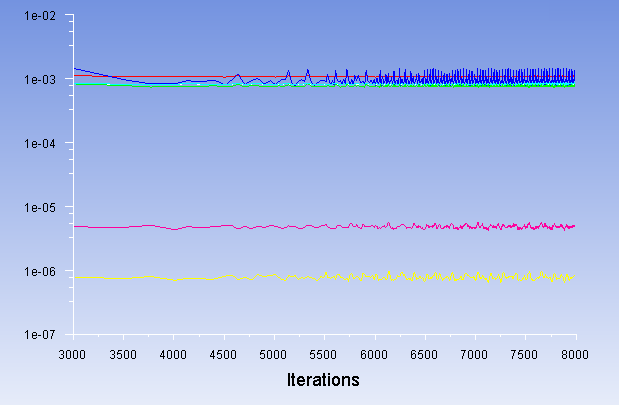

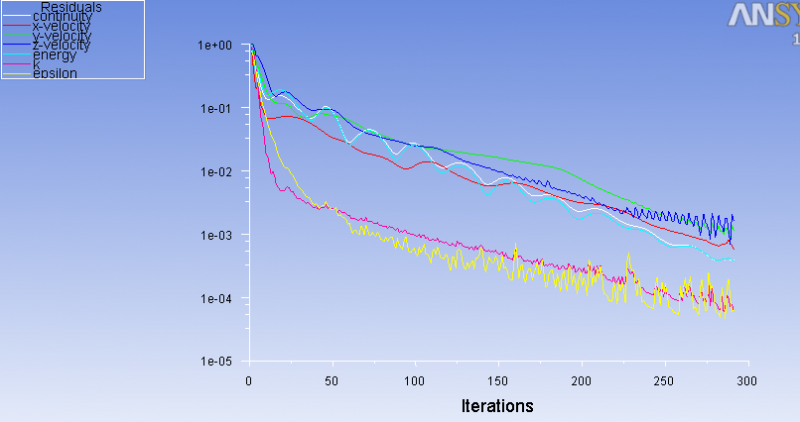

残差图稳态和瞬态

非定常 气流冲刷的温度场的问题


非定常 气流冲刷的温度场的问题-1


非定常 气流冲刷的温度场的问题-2


非定常 气流冲刷的温度场的问题-3
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
neverorever
1楼 2014-04-12 19:56:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

物化物化

金虫 (小有名气)
自顶 求指导
