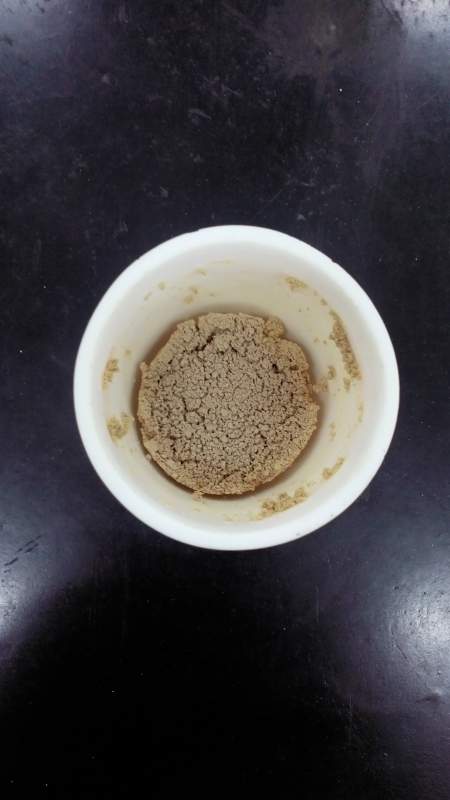

【答案】应助回帖

» 猜你喜欢

投稿精细化工已经有6人回复
博士读完未来一定会好吗已经有36人回复
之前让一硕士生水了7个发明专利，现在这7个获批发明专利的维护费可从哪儿支出哈？已经有10人回复
博士申请都是内定的吗？已经有9人回复
心脉受损已经有8人回复
读博已经有5人回复

努力不一定成功不努力一定失败

1楼2014-04-12 13:33:59

peterflyer

木虫之王 (文学泰斗)

peterflyer

应助: 20282 (院士)
金币: 145742
红花: 1374
帖子: 93072
在线: 7693.7小时
虫号: 1482829
注册: 2011-11-08
性别: GG
专业: 功能陶瓷

【答案】应助回帖

感谢参与，应助指数 +1
穿越千年: 欢迎来本版交流 2014-04-15 08:40:21

楼主预烧NBT-KBT坯料用粘结剂没有？施加了多大的冷等静压压力？坯料颗粒的形状与的粒度分布如何？加热和冷却速度几何？

2楼2014-04-13 14:43:48

vincent_818

金虫 (小有名气)

应助: 6 (幼儿园)
金币: 1442.3
红花: 3
帖子: 153
在线: 124.4小时
虫号: 2513263
注册: 2013-06-19
性别: GG
专业: 金属结构材料

引用回帖:

2楼: Originally posted by peterflyer at 2014-04-13 14:43:48
楼主预烧NBT-KBT坯料用粘结剂没有？施加了多大的冷等静压压力？坯料颗粒的形状与的粒度分布如何？加热和冷却速度几何？

我们就是最普通的固相烧结法，实验条件没那么先进。就是加无水乙醇一次球墨完干燥，然后细粉在坩埚预烧，没有加压，也没有粘结剂。分了三个温度段，590度，710度，820度，分别保温一个小时，具体的升温速率也是没那么精确，手动调节功率，然后随炉冷却。
之前实验室好多做这个方向的，都没有出现过这个问题，NBT-KBT条件要求没有这么苛刻吧？解释不了。
你也是这个方向吗？

努力不一定成功不努力一定失败

3楼2014-04-13 16:56:17

嘻哈哒人

金虫 (正式写手)

应助: 4 (幼儿园)
金币: 2320.5
散金: 4699
红花: 10
帖子: 577
在线: 114.2小时
虫号: 1945742
注册: 2012-08-19
性别: GG
专业: 功能陶瓷

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
穿越千年: 欢迎来本版交流 2014-04-15 08:40:30
vincent_818: 金币+25, ★有帮助 2014-04-18 21:31:07

你好，我做的BNT系列，你将粉倒入坩埚后，可以用药匙稍稍压实，但是，注意，力度不可以过大，不然合成后的是一个硬块，对二次球磨有影响。只要稍微压实就行。你可以试试。

4楼2014-04-14 11:03:40

vincent_818

金虫 (小有名气)

应助: 6 (幼儿园)
金币: 1442.3
红花: 3
帖子: 153
在线: 124.4小时
虫号: 2513263
注册: 2013-06-19
性别: GG
专业: 金属结构材料

引用回帖:

4楼: Originally posted by 嘻哈哒人 at 2014-04-14 11:03:40
你好，我做的BNT系列，你将粉倒入坩埚后，可以用药匙稍稍压实，但是，注意，力度不可以过大，不然合成后的是一个硬块，对二次球磨有影响。只要稍微压实就行。你可以试试。

稍微压实我也试过，还是这么个状态，你预烧出来是什么样，也会收缩成一块吗？还是烧出来还是散粉的状态？
我预烧的NBT-BT，烧出来都成墨绿色的了，帮我分析一下原因到底在哪，你们遇到过这种问题吗？

努力不一定成功不努力一定失败

5楼2014-04-14 11:15:44

仰头，数星星

木虫 (正式写手)

应助: 2 (幼儿园)
金币: 4447.8
帖子: 319
在线: 401小时
虫号: 1755597
注册: 2012-04-14
性别: GG
专业: 无机材料化学

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
穿越千年: 欢迎来本版交流 2014-04-15 08:40:47
vincent_818: 金币+30, ★有帮助 2014-04-18 21:30:30

我烧过BST的，我都是压成片之后再烧，烧完后块很容易磨碎的，二次球磨也不会有啥影响的

一切皆有可能

6楼2014-04-15 08:22:57

嘻哈哒人

金虫 (正式写手)

应助: 4 (幼儿园)
金币: 2320.5
散金: 4699
红花: 10
帖子: 577
在线: 114.2小时
虫号: 1945742
注册: 2012-08-19
性别: GG
专业: 功能陶瓷

引用回帖:

5楼: Originally posted by vincent_818 at 2014-04-14 11:15:44
稍微压实我也试过，还是这么个状态，你预烧出来是什么样，也会收缩成一块吗？还是烧出来还是散粉的状态？
我预烧的NBT-BT，烧出来都成墨绿色的了，帮我分析一下原因到底在哪，你们遇到过这种问题吗？...

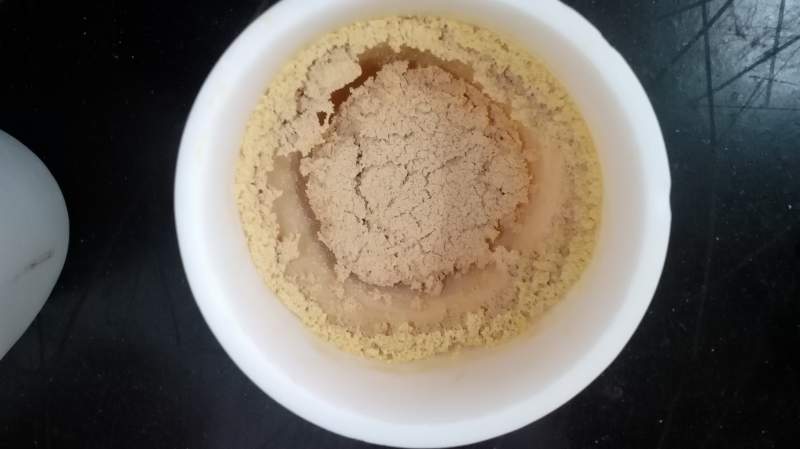

预烧后是一块，状态和你的第二张图差不多，但收缩率没有那么大，强度也不大，用金属药匙可以捣碎，颜色是白色发淡淡的黄。我也烧过NBT-BT。没有见过有墨绿色的，是不是你一次球磨转速过快，或者引进杂质了，

7楼2014-04-15 10:21:05

vincent_818

金虫 (小有名气)

应助: 6 (幼儿园)
金币: 1442.3
红花: 3
帖子: 153
在线: 124.4小时
虫号: 2513263
注册: 2013-06-19
性别: GG
专业: 金属结构材料

引用回帖:

7楼: Originally posted by 嘻哈哒人 at 2014-04-15 10:21:05
预烧后是一块，状态和你的第二张图差不多，但收缩率没有那么大，强度也不大，用金属药匙可以捣碎，颜色是白色发淡淡的黄。我也烧过NBT-BT。没有见过有墨绿色的，是不是你一次球磨转速过快，或者引进杂质了，...

我的转速是360，你用的转速一般是多少？还有预烧温度，NBT-KBT、NBT-BT分别是用了多少？是直接升到那个温度保温还是中间温度段也有保温？

努力不一定成功不努力一定失败

8楼2014-04-15 15:07:14

嘻哈哒人

金虫 (正式写手)

应助: 4 (幼儿园)
金币: 2320.5
散金: 4699
红花: 10
帖子: 577
在线: 114.2小时
虫号: 1945742
注册: 2012-08-19
性别: GG
专业: 功能陶瓷

引用回帖:

8楼: Originally posted by vincent_818 at 2014-04-15 15:07:14
我的转速是360，你用的转速一般是多少？还有预烧温度，NBT-KBT、NBT-BT分别是用了多少？是直接升到那个温度保温还是中间温度段也有保温？...

200转速,温度是850，在300度保温半小时。我只烧过NBT-BT

9楼2014-04-21 00:34:04
