left0104

铜虫 (小有名气)

[求助] 求助电化学阻抗的拟合电路 已有3人参与

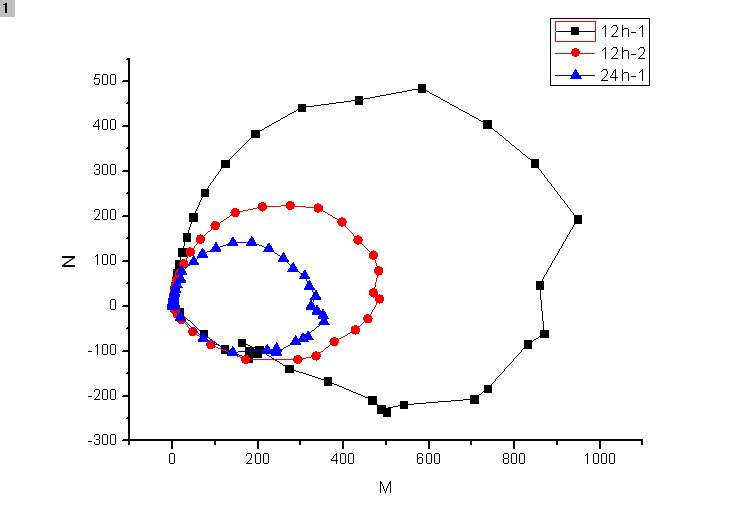

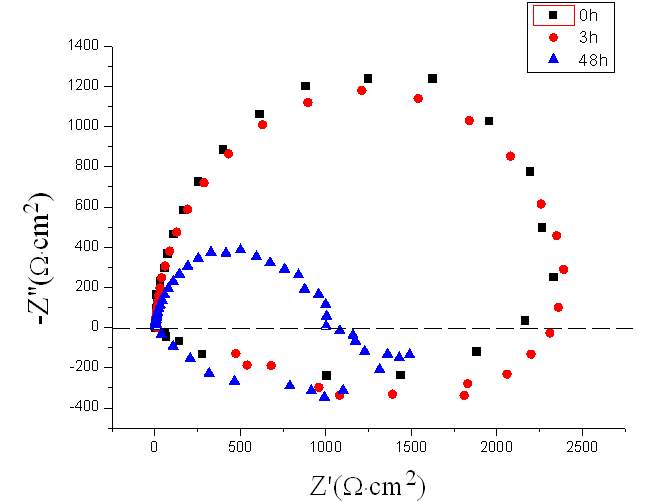

做的是6系铝合金的腐蚀，得到的阻抗不知怎样确定合适的拟合电路，试过一些效果都不理想，请高手指点感激不尽！

求助电化学阻抗的拟合电路


求助电化学阻抗的拟合电路-1
回复此楼

» 猜你喜欢
1楼 2014-04-11 17:05:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hit-boy

金虫 (正式写手)
后面坐标轴下方的半圆表明电感的存在

[ 发自小木虫客户端 ]
赞一下 回复此楼
11楼2014-04-14 16:14:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 11 个回答

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
left0104: 金币+20, ★★★很有帮助 2014-04-12 20:01:57
你的阻抗谱显示电感很明显，因此，选择带有电感的等效电路去试吧。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2014-04-11 19:29:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

derekqian

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
left0104: 金币+15, ★★★很有帮助 2014-04-12 20:00:34
没有数据，没法帮你试啊。但看你的图还算规整，用带感抗的试试，有很多文献里的图跟你的一样啊，实在不知道什么电路就用别人的试试啊，应该没什么问题。
赞一下 回复此楼
3楼2014-04-11 20:38:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

济纶

铜虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
2楼: Originally posted by Jackcd12 at 2014-04-11 19:29:46
你的阻抗谱显示电感很明显，因此，选择带有电感的等效电路去试吧。

电感，是因为有一个圈吗？
赞一下 回复此楼
加油
4楼2014-04-12 09:02:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
