[交流] ansys莫名其妙的错误，产生的结点坐标在几何模型之外已有1人参与

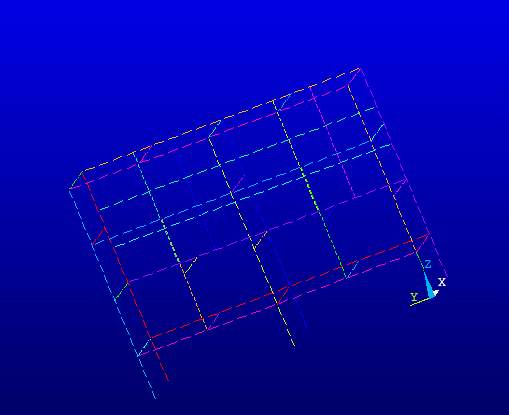

梁单元线框模型，用ansys建成之后，划分网格，产生几组结点不在几何模型上；

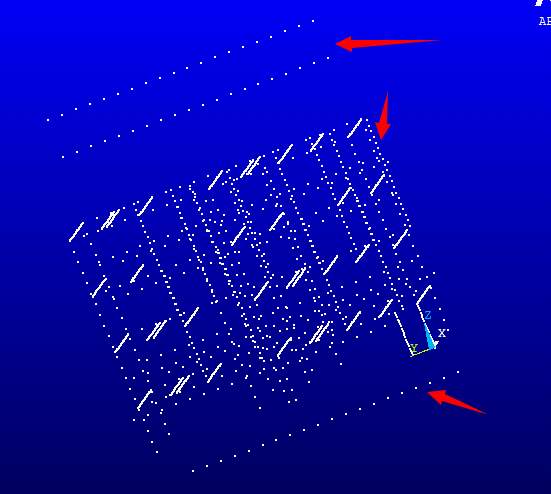

在list出来的结点中，发现坐标确实不在几何模型上。


新增结点 .jpg

坚持隐忍

1楼 2014-04-11 12:47:49

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

铁杆木虫 (著名写手)

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

使用有方向节点的梁单元时，ANSYS 会为每个梁单元都生成一个方向节点，有可能某些梁单元的方向节点不再几何某些上，但是不会影响计算结果的。
你可以列出个梁单元的节点号，看多出来的节点是否是方向节点 - 对 2 节点梁单元，它是第 3 个节点；对 3 节点梁单元，它是第 4 个节点。

2楼2014-04-11 15:43:54
