应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » β钛合金固溶处理后金相组织中出现黑色颗粒？
61/1返回列表
查看: 1677  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

tx382116322

金虫 (小有名气)

[求助] β钛合金固溶处理后金相组织中出现黑色颗粒？ 已有1人参与

经过机械抛光腐蚀后，腐蚀到后期，组织中出现黑色颗粒，用酒精和超声波清洗后依然存在，是内部组织吗？试样为经过固溶处理后的。

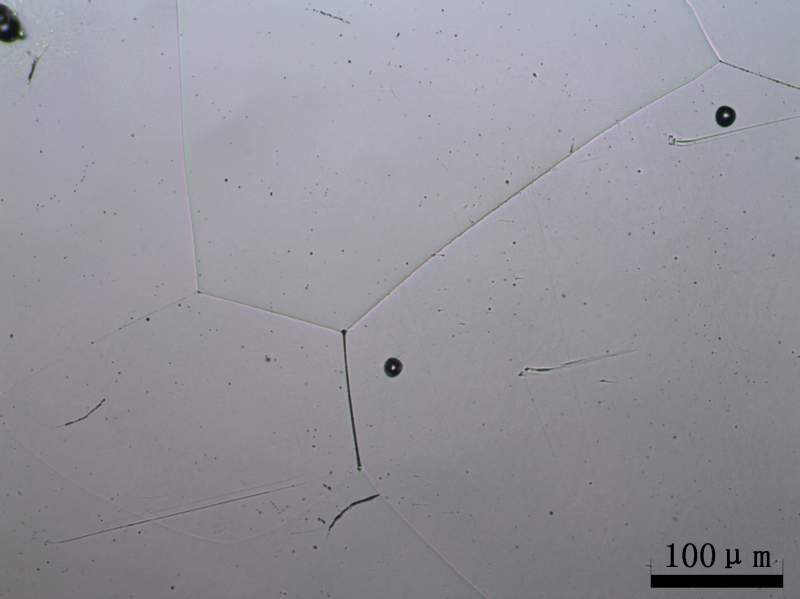

β钛合金固溶处理后金相组织中出现黑色颗粒？

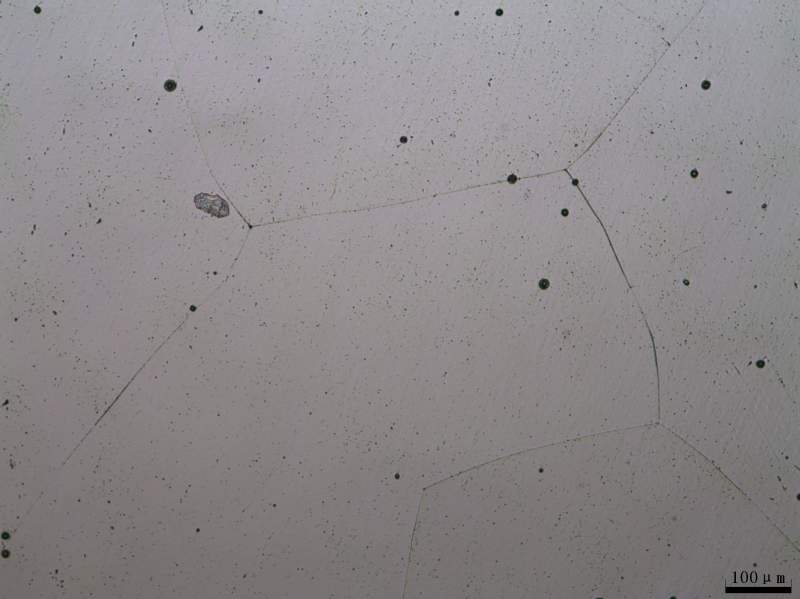

β钛合金固溶处理后金相组织中出现黑色颗粒？-1

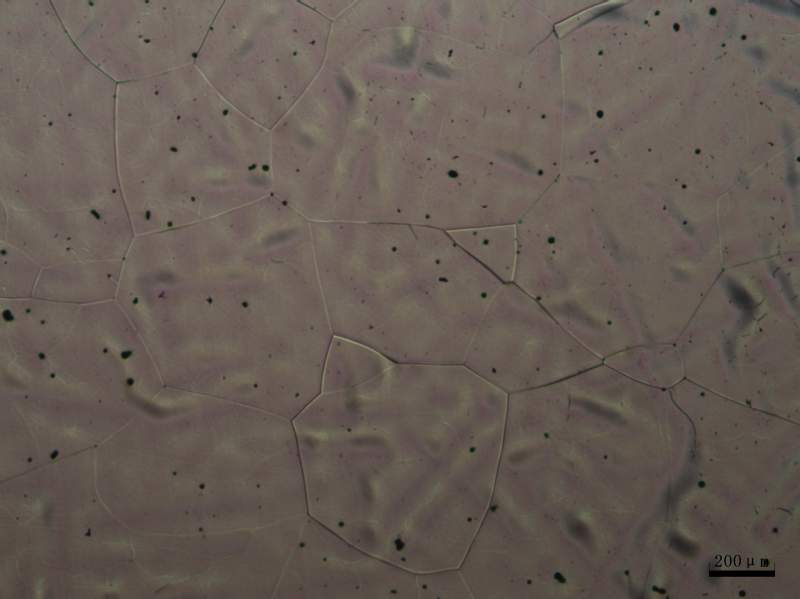

β钛合金固溶处理后金相组织中出现黑色颗粒？-2

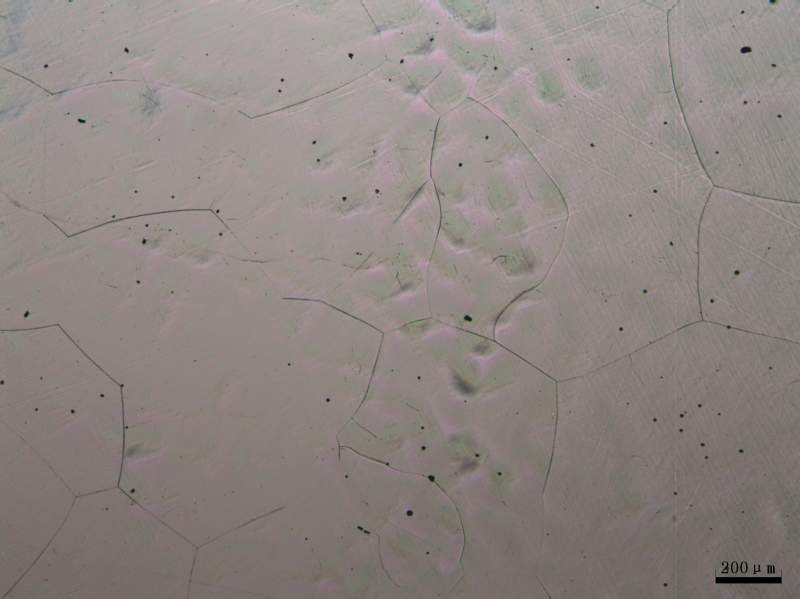

β钛合金固溶处理后金相组织中出现黑色颗粒？-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-08 20:51:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

neuxutiewei

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
固溶不完全，看尺寸不是析出物，建议提供固溶温度即可去除，类似金相法测相变点

[ 发自小木虫客户端 ]
赞一下 回复此楼
:)
2楼2014-04-08 22:42:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tx382116322

金虫 (小有名气)
引用回帖:
2楼: Originally posted by neuxutiewei at 2014-04-08 22:42:12
固溶不完全，看尺寸不是析出物，建议提供固溶温度即可去除，类似金相法测相变点

嗯，非常谢谢，该合金原本的固溶温度大概为850摄氏度，为了固溶完全，特意把温度往上加了10摄氏度，结果固溶态的组织就出现黑点，经过时效之后，黑点消失；金相法测相变点那个实验量太大了，就没尝试，而是选择了一个理论值来做。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2014-04-09 08:27:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

野风草

新虫 (初入文坛)
楼主金相拍得挺漂亮，小生新手特来请教，是何种β钛合金用的什么抛光剂和腐蚀液，还请楼主不吝赐教，感谢！
赞一下 回复此楼
4楼2014-05-05 09:22:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tx382116322

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 野风草 at 2014-05-05 09:22:13
楼主金相拍得挺漂亮，小生新手特来请教，是何种β钛合金用的什么抛光剂和腐蚀液，还请楼主不吝赐教，感谢！

Ti-Zr-Nb系列的，抛光采用氧化铝抛光粉，腐蚀液采用HF5ml+HNO335ml+H2O60ml,可适当提高HF浓度。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
5楼2014-05-07 22:43:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

侯博通

新虫 (初入文坛)
您好，请问这个问题您现在解决了吗？

发自小木虫Android客户端
赞一下 回复此楼
6楼2018-11-15 17:13:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 tx382116322 的主题更新
61/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
