喷淋塔气液逆流模拟总是发散
|
|

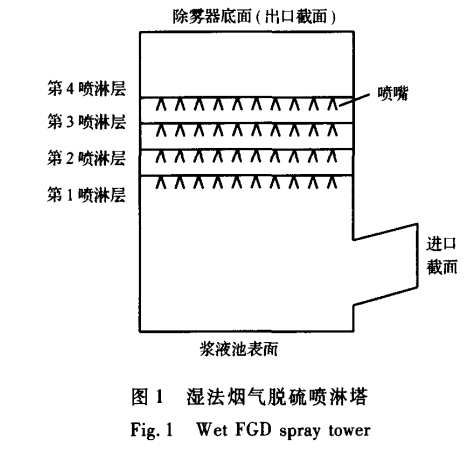

如题，最近在模拟喷淋塔的吸收，气液两相流的模拟总是发散，提升viscosity ratio 超过100000的网格数有多少多少，最后直接挂掉 我采用的是欧拉双流体模型（文献主流是DPM模型，因为液滴体积分数只有1%左右，但也有用双流体的，导师让我尝试，我就犟这了，非要搞定） 稳态算法（这个过程应该很难稳定，但是非稳态算法也同样爆了） 设备几何与网格（高17m，径4.6m，网格数500w左右，skewness均低于0.6） http://d.kankan3d.com/file/data/ ... _1396922178_877.png 尝试过很多办法 （调整壁面网格Y plus；用mixture模拟结果作初始条件；单相稳定后开启volume fraction方程；初始Patch的改变；改变分散相液滴直径等等） 几点体会 1.实际过程液滴平均直径2mm，当我把液滴直径改成1μm时，收敛很好，因为通过云图可以看出，此时液滴往上飘，与气相顺流，所以是否逆流很难收敛 2.底部patch一定深度的液体，计算20步发散，如果不patch这些液体，计算200步左右发散，此时液滴差不多到达底部 现在焦头烂额啊，清明放假三天一直在处理这个事，大家帮忙想想办法，先谢过大家了  搜狗截图14年04月08日0955_1.png |
