应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电化基础 » 电镀电压很大，电流却非常小，请教原因及解决方法。
211/3返回列表123下一页
查看: 5218  |  回复: 20
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wisdombanana

铁虫 (初入文坛)

[求助] 电镀电压很大，电流却非常小，请教原因及解决方法。 已有4人参与

我电镀NiZn合金，要求电流密度是0.0775A/cm2,我的镀件有50cm2左右。但是我加到30V电流都只是0.010A左右，是什么原因，怎样可以提高电流。

用了Ag/Agcl做正极，常温，PH8左右。镀液成分（每L）：

ZnCl2 0.05g
NaHCO3 75g
镍六水化合物 9.5g
焦磷酸钠 34.6 g
水合肼 1.21ml

请电镀高手指教

电镀电压很大，电流却非常小，请教原因及解决方法。
回复此楼

» 收录本帖的淘帖专辑推荐

光电分解

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-07 00:33:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

gooducky

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
wisdombanana: 金币+5, ★★★很有帮助 2014-04-07 16:11:49
1， 看图片你以参比电极作为对电极？你需要重新选择一个对电极，如石墨和铂片等
2，调整工作电极和对电极的距离可以调整电流大小
3，溶液导电性差，建议加入支持电解质。
赞一下(1人) 回复此楼
加油！不达目的不停歇！
2楼2014-04-07 09:02:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JoshuaYH

至尊木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
wisdombanana: 金币+1, ★★★很有帮助 2014-04-07 16:39:19
电镀的时候不需要参比电极吧，这么高的电压参比承受不了。直接两电极体系就可以了
赞一下(1人) 回复此楼
4楼2014-04-07 16:17:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JoshuaYH

至尊木虫 (正式写手)
引用回帖:
6楼: Originally posted by wisdombanana at 2014-04-07 16:39:11
那我电极是不是已经坏了，因为我已经试过一次加在30V左右的电压上居然有电流...

你的体系对电极和工作电极可以用相同的材料，楼上说的石墨片和铂片也是可以的。参比这样加电压应该有问题了，可以观察一下银丝的颜色是否正常。Ag/AgCl维护相对容易，可以自己重新镀的
赞一下(1人) 回复此楼
8楼2014-04-07 16:43:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wisdombanana

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by gooducky at 2014-04-07 09:02:29
1， 看图片你以参比电极作为对电极？你需要重新选择一个对电极，如石墨和铂片等
2，调整工作电极和对电极的距离可以调整电流大小
3，溶液导电性差，建议加入支持电解质。

谢谢您的回答，我想问参比电极不是用来做对电极的，对吗？一般加电解质加什么不会影响电镀镍和锌而且比较好？还有论文说pre-treated at –2 V vs. Ag/AgCl，这个是说拿Ag/Agcl做对电极还是参考电极？
赞一下 回复此楼
3楼2014-04-07 16:10:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gooducky

至尊木虫 (著名写手)
引用回帖:
3楼: Originally posted by wisdombanana at 2014-04-07 16:10:52
谢谢您的回答，我想问参比电极不是用来做对电极的，对吗？一般加电解质加什么不会影响电镀镍和锌而且比较好？还有论文说pre-treated at –2 V vs. Ag/AgCl，这个是说拿Ag/Agcl做对电极还是参考电极？...

除了小电流的sensor检测测试，一般不用参比电极作为对电极，电压电流较大时可能会烧坏参比电极。
文献说pre-treated at –2 V vs. Ag/AgCl，指的是在三电极体系下 Ag/AgCl为参比电极的处理，而对电极一般是铂片或石墨片。
如果你是两电极系统，那就不用参比电极，分为阴极和阳极。
赞一下 回复此楼
加油！不达目的不停歇！
5楼2014-04-07 16:35:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wisdombanana

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by JoshuaYH at 2014-04-07 16:17:42
电镀的时候不需要参比电极吧，这么高的电压参比承受不了。直接两电极体系就可以了

那我电极是不是已经坏了，因为我已经试过一次加在30V左右的电压上居然有电流
赞一下 回复此楼
6楼2014-04-07 16:39:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wisdombanana

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by gooducky at 2014-04-07 16:35:54
除了小电流的sensor检测测试，一般不用参比电极作为对电极，电压电流较大时可能会烧坏参比电极。
文献说pre-treated at –2 V vs. Ag/AgCl，指的是在三电极体系下 Ag/AgCl为参比电极的处理，而对电极一般是铂片或 ...

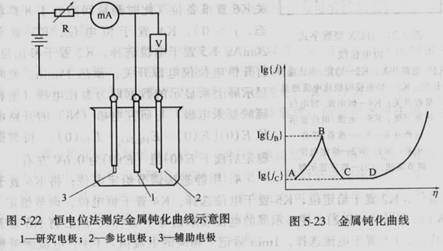

三级体系可以在同一个电镀槽里进行么？像图示那样。
电镀电压很大，电流却非常小，请教原因及解决方法。-1
赞一下 回复此楼
7楼2014-04-07 16:41:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wisdombanana

铁虫 (初入文坛)
引用回帖:
8楼: Originally posted by JoshuaYH at 2014-04-07 16:43:44
你的体系对电极和工作电极可以用相同的材料，楼上说的石墨片和铂片也是可以的。参比这样加电压应该有问题了，可以观察一下银丝的颜色是否正常。Ag/AgCl维护相对容易，可以自己重新镀的...

想问下三电极系统可以在同一个镀槽里吗?我的被镀器件是被ITO保护的硅片，对电极想用石墨电极。
赞一下 回复此楼
9楼2014-04-07 16:53:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JoshuaYH

至尊木虫 (正式写手)
引用回帖:
9楼: Originally posted by wisdombanana at 2014-04-07 16:53:27
想问下三电极系统可以在同一个镀槽里吗?我的被镀器件是被ITO保护的硅片，对电极想用石墨电极。...

可以的
回复此楼
10楼2014-04-07 17:27:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 wisdombanana 的主题更新
211/3返回列表123下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
