小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » CV曲线解释
81/1返回列表
查看: 2924  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

myuzone

铁杆木虫 (著名写手)

[求助] CV曲线解释

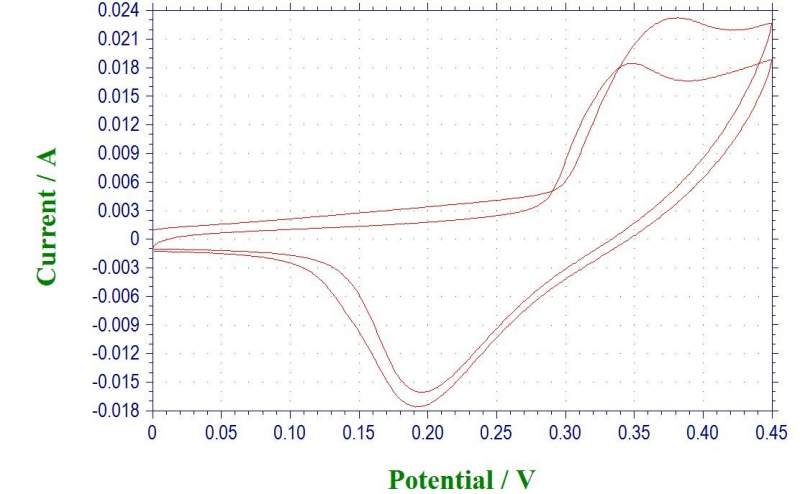

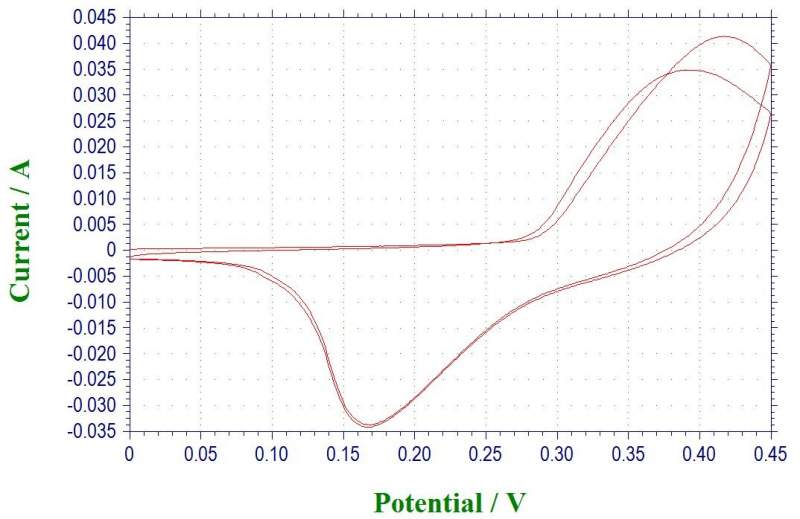

之前测试过的电容器性能都是在别人那里做的，最近找到一台辰华的CHI660D想要自己做一下测试，测试的电极材料是氧化镍的球涂在了片子上，夹上之后测试CV得到曲线是第一幅图，但是就感觉氧化还原两个峰出现的位置不对，把片子取下来了，只保留夹子在里面测试一下CV得到的是第二幅图，发现没有放片子的时候也会有氧化还原峰，不知道这是为啥呀？
由于之前工作电极上辅助可一个夹子，现在把这个夹子取下来再测试也是同样的结果？
大家帮帮忙，这是为啥呀？是我设置有问题？
连线应该没问题，之前在别人的仪器上也是这么接的都没有问题呀！

CV曲线解释


CV曲线解释-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-06 17:03:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Veinov

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
myuzone: 金币+5 2014-04-07 16:36:36
如果是已经知道反应的话，你需要先确定在出峰的地方发生的是什么反应，从你这两幅图来说，统一的问题就是你的横坐标取的太小了，你应该把横坐标取的大一点，要看到向上的突起（或者说包），然后确定你不加任何东西所发生的反应是否在添加以后也发生了，请你暂且这样尝试一下为好~
赞一下 回复此楼
都是研究生了，希望大家描述问题要详细到位~
2楼2014-04-06 20:17:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小毛球

版主 (知名作家)

优秀版主优秀版主

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
myuzone: 金币+5 2014-04-07 16:36:45
“只保留夹子在里面测试”是什么意思？？？把夹子放在电解液中？
赞一下 回复此楼
天行健，君子以自强不息；地势坤，君子以厚德载物。
3楼2014-04-06 23:53:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

myuzone

铁杆木虫 (著名写手)
引用回帖:
3楼: Originally posted by 小毛球 at 2014-04-06 23:53:22
“只保留夹子在里面测试”是什么意思？？？把夹子放在电解液中？

是的

[ 发自手机版 http://muchong.com/3g ]
回复此楼
4楼2014-04-07 13:28:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
myuzone: 金币+20 2014-04-07 16:36:54
1.夹子是什么材料的，铂丝？ 电解液是什么？  他们的反应时什么化学反应，有没有对应的氧化还原峰？
2.工作电极的辅助电极取下是什么意思？这东西是测试必须的，不能省略，否则，测试电势不准确了
3. LZ你这的材料的反应峰应该在什么位置？
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
5楼2014-04-07 13:44:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

myuzone

铁杆木虫 (著名写手)
引用回帖:
5楼: Originally posted by langzhizhou at 2014-04-07 13:44:45
1.夹子是什么材料的，铂丝？ 电解液是什么？  他们的反应时什么化学反应，有没有对应的氧化还原峰？
2.工作电极的辅助电极取下是什么意思？这东西是测试必须的，不能省略，否则，测试电势不准确了
3. LZ你这的材料 ...

1、夹子就是工作站自带的那四条线上的夹子，辅助的夹子是铝的，我把辅助的夹子就是在自带的那个夹子上面再加个夹子，这样就可以不让自带的夹子伸到电解液里面以免被腐蚀，是什么化学反应不知道呀，氧化还原峰是有的，从第二幅图就可以看出来了
2、辅助电极没有取下，取下的是辅助的夹子
3、氧化镍材料的两峰一般会出现在2.5V和4.0V左右，电解液是2M的KOH
赞一下 回复此楼
6楼2014-04-07 14:33:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小毛球

版主 (知名作家)

优秀版主优秀版主

【答案】应助回帖

你把铝的夹子放在电解液中不就有铝的氧化还原的信号了么？
赞一下 回复此楼
天行健，君子以自强不息；地势坤，君子以厚德载物。
7楼2014-04-07 20:48:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

引用回帖:
6楼: Originally posted by myuzone at 2014-04-07 14:33:06
1、夹子就是工作站自带的那四条线上的夹子，辅助的夹子是铝的，我把辅助的夹子就是在自带的那个夹子上面再加个夹子，这样就可以不让自带的夹子伸到电解液里面以免被腐蚀，是什么化学反应不知道呀，氧化还原峰是有的 ...

1. 你的辅助夹子，铝的，在电解液和铝的氧化还原峰；这个你查一下具体的峰位置
而通常工作站自带的夹子一般是不锈钢的；
2. LZ你把你的辅助夹子去掉，在做个试验
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
8楼2014-04-07 23:00:31
