[求助] 轴流泵水体的网格划分思路 已有1人参与

要划一个轴流泵的网格，恶心的地方是叶片到外壁有一圈0.5mm的厚度，不知道怎么处理，有没有高手给个思路。

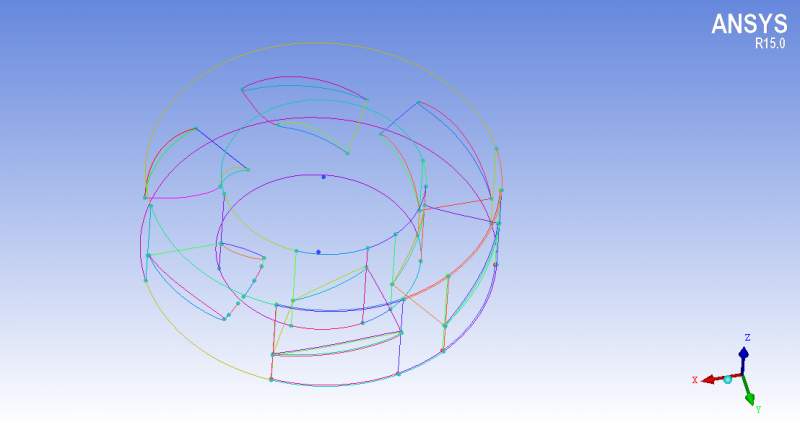

轴流泵水体的网格划分思路

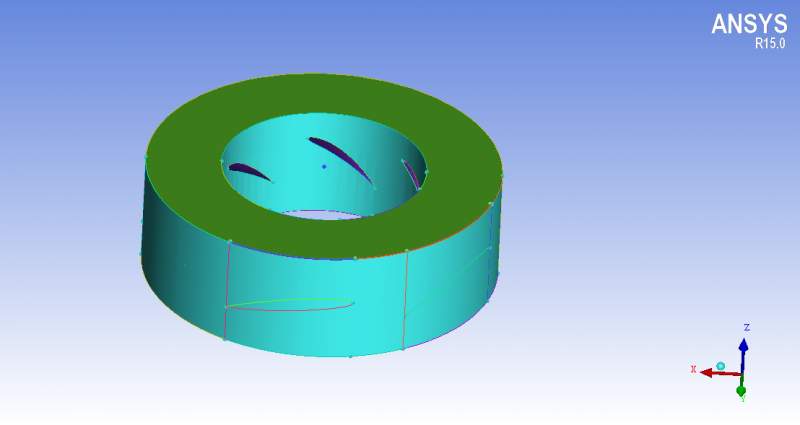

轴流泵水体的网格划分思路-1

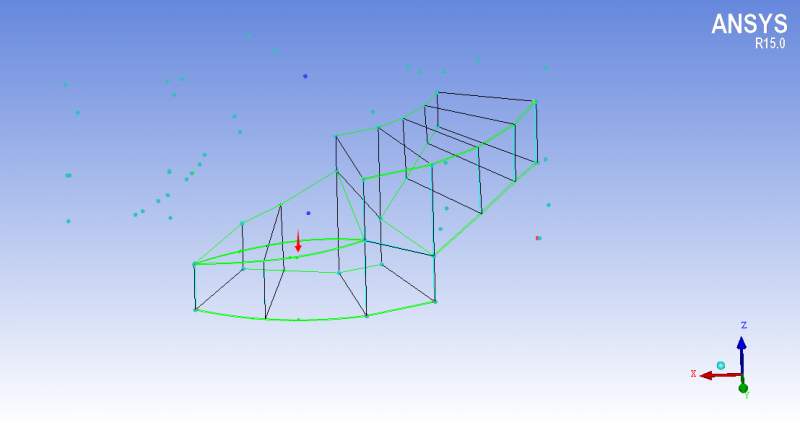

箭头那里不知道怎么处理。轴流泵水体的网格划分思路-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : yl.tin
    • 2014-04-05 14:40:01, 466.77 K

» 猜你喜欢
1楼 2014-04-05 14:42:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliang_601

捐助贵宾 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
本来想下载下来的，但是你的这个版本太高，我打不开。我的思路是：画其中一个叶片的网格，然后通过旋转得到整体的网格。对于叶片的处理的话，可以横切两刀，竖着切两刀，然后将两边的块塌陷掉，就形成了叶片的形状。如果可以的话，你传个版本低一点的上来，我再帮你做一下。
赞一下 回复此楼
好男儿心怀像大海
2楼2014-04-05 15:05:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctyycti

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by liliang_601 at 2014-04-05 15:05:35
本来想下载下来的，但是你的这个版本太高，我打不开。我的思路是：画其中一个叶片的网格，然后通过旋转得到整体的网格。对于叶片的处理的话，可以横切两刀，竖着切两刀，然后将两边的块塌陷掉，就形成了叶片的形状。 ...

问了一圈，我这里最低的版本都到14.5了，估计你还是打不开
我传了个x_t的文件，你导入试试吧。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : st.x_t
    • 2014-04-05 15:20:13, 398.22 K
3楼2014-04-05 15:21:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliang_601

捐助贵宾 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
ctyycti: 金币+50, ★★★很有帮助, 这个确实很不好画。我最后把最外面一圈去掉了画的。还是谢谢你的帮忙。 2014-04-06 21:49:26
引用回帖:
3楼: Originally posted by ctyycti at 2014-04-05 15:21:25
问了一圈，我这里最低的版本都到14.5了，估计你还是打不开
我传了个x_t的文件，你导入试试吧。...

今天给你尝试了下，画是画出来了，不过网格质量不好，主要是叶片斜的太厉害了，很不好画啊。
赞一下(1人) 回复此楼
好男儿心怀像大海
4楼2014-04-06 19:57:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliang_601

捐助贵宾 (正式写手)
引用回帖:
3楼: Originally posted by ctyycti at 2014-04-05 15:21:25
问了一圈，我这里最低的版本都到14.5了，估计你还是打不开
我传了个x_t的文件，你导入试试吧。...

楼主能传个文件看看你画的效果么？（383626368@qq.com）
赞一下 回复此楼
好男儿心怀像大海
5楼2014-04-07 09:38:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
