应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 金相图异常，求大神分析分析
91/1返回列表
查看: 1726  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zouyizou123

新虫 (小有名气)

[求助] 金相图异常，求大神分析分析 已有2人参与

1.这是T91钢，从别人文献里应该是板条马氏体，回火后是回火板条马氏体。为什么我的图里，已经看不到板条了呢，还是不是板条马氏体啊，有点像胞状晶粒了，如黑圈里的，其他的也像胞状
2.红圈里的白色小块，或白色小粒，是什么呢，析出物？

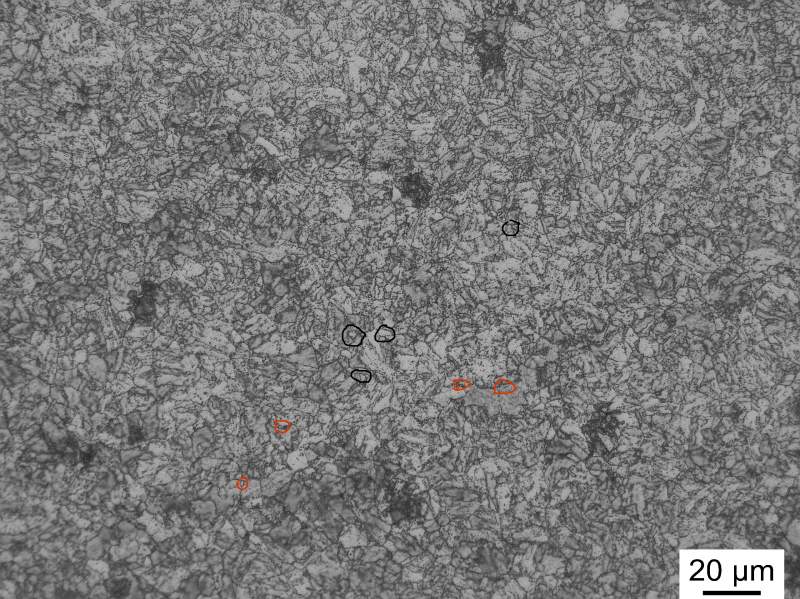

金相图异常，求大神分析分析

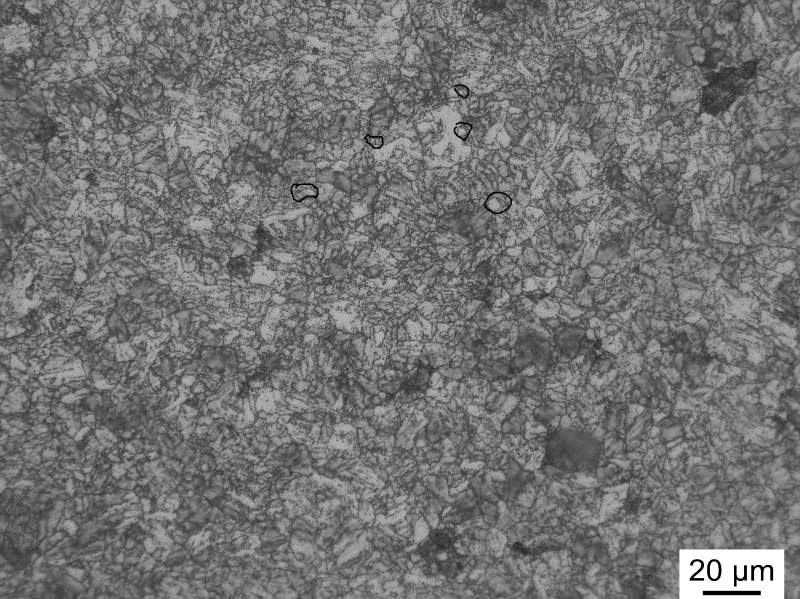

金相图异常，求大神分析分析-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-04 09:40:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
T91钢组织确定求助h
ttp://muchong.com/html/201108/3344292.html
赞一下 回复此楼
2楼2014-04-04 22:04:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zouyizou123

新虫 (小有名气)
引用回帖:
2楼: Originally posted by peterflyer at 2014-04-04 22:04:55
T91钢组织确定求助h
ttp://muchong.com/html/201108/3344292.html

是回火索氏体还是回火马氏体，意义都不大，主要 是我这个金相里反映的没有板条了，而且在五百倍下大部分都是很小的这种胞状晶粒，很奇怪！ps：这是棒材外表面试样的组织，内表面试样是很标准的板条状，有什么原因照成内外差别这么大，冷速不均会使晶粒尺寸有差异，但组织上变了啊？
赞一下 回复此楼
3楼2014-04-05 10:00:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fqhou

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
棒材矫直了吗？
钢我不懂，但看金相觉得白色小块没啥异常，如果难腐蚀，是不是难熔合金元素，熔炼质量问题？
赞一下 回复此楼
4楼2014-04-05 17:57:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zouyizou123

新虫 (小有名气)
引用回帖:
4楼: Originally posted by fqhou at 2014-04-05 17:57:49
棒材矫直了吗？
钢我不懂，但看金相觉得白色小块没啥异常，如果难腐蚀，是不是难熔合金元素，熔炼质量问题？

矫直了啊。这个是高合金钢，cr元素在百分之9左右，你说熔炼问题？为什么会这样呢
赞一下 回复此楼
5楼2014-04-06 09:36:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fqhou

木虫 (正式写手)

【答案】应助回帖

★ ★
zouyizou123: 金币+2, ★有帮助, 我的钢矫直前回过火，不过你说的矫直后有硬化层，对我挺有意义的。 2014-04-06 20:52:23
是辊式矫直的话，表层会有硬化层的；

我说的熔炼问题是看到有景深不同的腐蚀凹坑，这与合金元素不均匀有关
赞一下 回复此楼
6楼2014-04-06 19:40:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zouyizou123

新虫 (小有名气)
引用回帖:
6楼: Originally posted by fqhou at 2014-04-06 19:40:47
是辊式矫直的话，表层会有硬化层的；

我说的熔炼问题是看到有景深不同的腐蚀凹坑，这与合金元素不均匀有关

你说的是腐蚀凹坑是像这种吗？熔炼造成的合金元素不均匀，对于我解决那些小胞状晶粒不知道会不会有提示

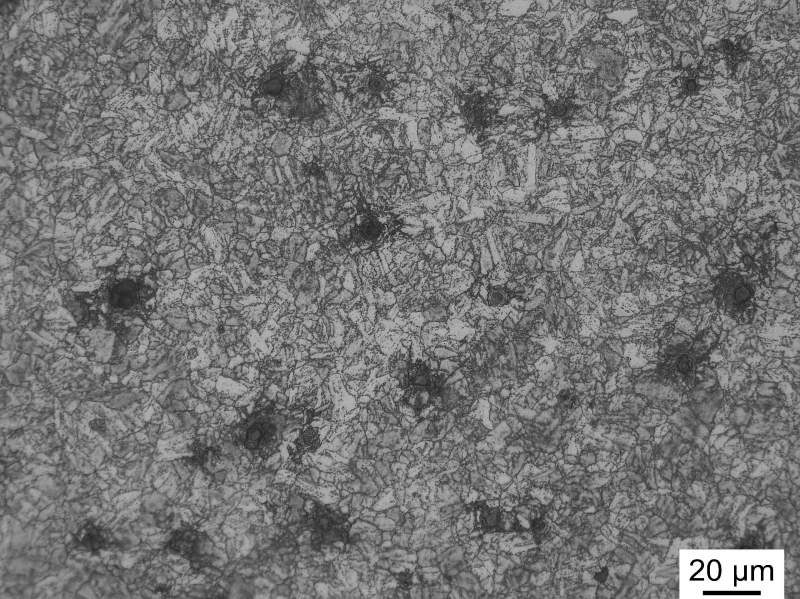

金相图异常，求大神分析分析-2
赞一下 回复此楼
7楼2014-04-06 20:59:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fqhou

木虫 (正式写手)

【答案】应助回帖

★
zouyizou123: 金币+1, ★有帮助, 长知识了，这个与熔炼有关？不知对我的课题有没有帮助，谢啦 2014-04-07 10:35:43
是，黑色的区域可以看更高倍数，观察坑底组织，就能明白了
赞一下 回复此楼
8楼2014-04-07 08:07:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htj335

新虫 (初入文坛)
你好，你的问题得到解决了吗，我也做耐热钢，有些问题请教一下，谢谢
赞一下 回复此楼
9楼2017-04-20 18:34:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 zouyizou123 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 求调剂一志愿海大，0703化学学硕304分，有大创项目，四级已过 +6 幸运哩哩 2026-03-22 10/500 2026-03-22 20:10 by edmund7
[考研] 一志愿武理材料工程348求调剂 +5 ￣^￣゜汗 2026-03-19 7/350 2026-03-22 19:44 by 公瑾逍遥
[考研] 一志愿华中农业071010，总分320求调剂 +5 困困困困坤坤 2026-03-20 6/300 2026-03-22 17:41 by hxsm
[考研] 求调剂 +6 十三加油 2026-03-21 6/300 2026-03-22 17:00 by i_cooler
[考研] 306求调剂 +5 来好运来来来 2026-03-22 5/250 2026-03-22 16:17 by BruceLiu320
[考研] 289求调剂 +7 怀瑾握瑜l 2026-03-20 7/350 2026-03-22 15:57 by ColorlessPI
[考研] 291 求调剂 +3 化工2026届毕业� 2026-03-21 3/150 2026-03-22 14:26 by ColorlessPI
[考研] 考研调剂 +4 来好运来来来 2026-03-21 4/200 2026-03-22 12:15 by 星空星月
[考研] 一志愿070300浙大化学358分，求调剂！ +3 酥酥鱼.. 2026-03-21 3/150 2026-03-22 11:31 by 杨杨杨紫
[考研] 297求调剂 +3 喜欢还是不甘心 2026-03-20 3/150 2026-03-21 18:33 by 学员8dgXkO
[考研] 336求调剂 +5 rmc8866 2026-03-21 5/250 2026-03-21 17:24 by 学员8dgXkO
[考研] 332求调剂 +3 凤凰院丁真 2026-03-20 3/150 2026-03-21 10:27 by luoyongfeng
[考研] 085601调剂 358分 +3 zzzzggh 2026-03-20 4/200 2026-03-21 10:21 by luoyongfeng
[考研] 南昌大学材料专硕311分求调剂 +6 77chaselx 2026-03-20 6/300 2026-03-21 07:24 by JourneyLucky
[考研] 324分 085600材料化工求调剂 +4 llllkkkhh 2026-03-18 4/200 2026-03-21 01:24 by JourneyLucky
[考研] 271材料工程求调剂 +8 .6lL 2026-03-18 8/400 2026-03-21 00:58 by JourneyLucky
[考研] 南京大学化学376求调剂 +3 hisfailed 2026-03-19 6/300 2026-03-20 23:43 by hisfailed
[考研] 0856调剂，是学校就去 +8 sllhht 2026-03-19 9/450 2026-03-20 14:25 by 无懈可击111
[考研] 收复试调剂生 +4 雨后秋荷 2026-03-18 4/200 2026-03-18 14:16 by elevennnne
[考博] 26申博 +4 八6八68 2026-03-16 4/200 2026-03-17 13:00 by 轻松不少随
信息提示
关闭
请填处理意见
关闭
