[求助] 德国西门子透平机防喘振控制

3.4.2 控制

3.4.2.1 进口导叶

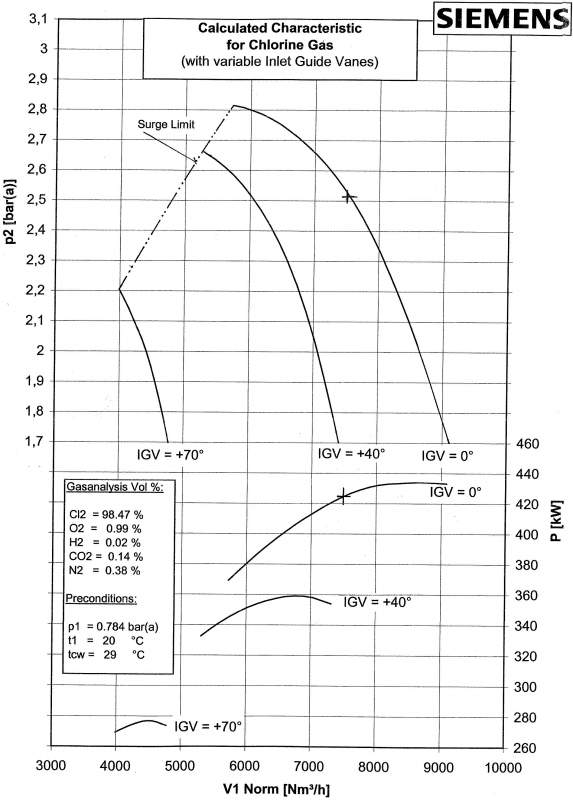

借助于压缩机第一级前的进气室内的进口导向叶片,压缩机的操作点可按要求在一定的范围内调整。在特性曲线图(插图1)中可以查看其剖视图。

3.4.2.2 喘振极限控制

计算特性曲线图提供了“喘振极限”(不稳定区域)位置的信息。所谓的喘振极限控制提供用于防止压缩机由于各自的运行工况而进入“抽吸区域”。

“喘振极限控制”是采用所谓的“过剩调节”来进行的,即消耗量和最小输出量之间的差值在控制阀内缓解并造成氯气减量。


各位大侠,这是德国西门子公司的透平机,其中的喘振控制只有简单的一幅图和一段话,本人才疏学浅,不太明白这幅图,有人可以解释一下吗?

德国西门子透平机防喘振控制
