小木虫论坛-学术科研互动平台 » 计算模拟区 » 计算模拟 » 求助Matab画3D的surf图
北京石油化工学院2026年研究生招生接收调剂公告
101/1返回列表
查看: 1321  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lyaaron

银虫 (小有名气)

[求助] 求助Matab画3D的surf图 已有1人参与



求救各位大神指点，  现在有一组X的数据，对应的有N个Y轴，Z轴为时间轴，如何画3D的surf图。。。。。有没有办法写一个code,以后可以直接加载数据文件，就自动作图。谢谢。。。。。

x          y1   y2   y3 y4  y5 y6 ........yn

200    0.31175 .. ..
200.5 0.29865 ..
201 0.28611 ..
201.5 0.27413 ..
202 0.26272 ..
202.5 0.25186  ..
203 0.24156  ..

原数据在附件里面。。。
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : Data.xlsx
    • 2014-03-29 05:08:53, 154.57 K

» 猜你喜欢
1楼 2014-03-29 05:12:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月只蓝

主管区长 (职业作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
fegg7502: 金币+1, 鼓励交流 2014-03-29 08:40:36
相关例子和现成程序已经很多，参见：
http://muchong.com/bbs/viewthread.php?tid=5999724&authorid=1122189
http://muchong.com/bbs/viewthread.php?tid=6811579&authorid=1122189
赞一下(1人) 回复此楼
MATLAB、MS小问题、普通问题请发帖求助！时间精力有限，恕不接受无偿私信求助。
2楼2014-03-29 08:35:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

meatball1982

铜虫 (小有名气)
clear all
clc

data=xlsread('Data.xlsx');

x=data(2:end,1);
y=data(1,2:end);
z=data(2:end,2:end);

[X,Y]=meshgrid(x,y);
surf(X,Y,z','EdgeColor','none')
xlabel('x')
ylabel('y')
zlabel('t')
赞一下(1人) 回复此楼
唉。还是学吧。
3楼2014-03-29 08:40:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

meatball1982

铜虫 (小有名气)

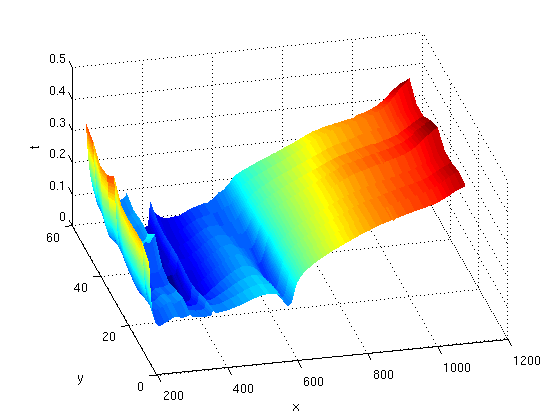

结果
求助Matab画3D的surf图
赞一下 回复此楼
唉。还是学吧。
4楼2014-03-29 08:43:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyaaron

银虫 (小有名气)
引用回帖:
3楼: Originally posted by meatball1982 at 2014-03-29 08:40:19
clear all
clc

data=xlsread('Data.xlsx');

x=data(2:end,1);
y=data(1,2:end);
z=data(2:end,2:end);

=meshgrid(x,y);
surf(X,Y,z','EdgeColor','none')
xlabel('x')
ylabel('y')
zlabel('t')

谢谢解答：）

按照您的思路，我想把Z定义为t,就是第一行，1:end
Y是2:end,2:end,

clear all
clc

data=xlsread('Data.xlsx');

x=data(2:end,1);
y=data(2:end,2:end);
z=data(1,1:end);

[X,Y,Z]=meshgrid(x,y,z);
surf(X,Y,z','EdgeColor','none')
xlabel('x')
ylabel('y')
zlabel('t')

提示错误Error using surf (line 75)
Z must be a matrix, not a scalar or vector

Error in Surf3D (line 11)
surf(X,Y,z','EdgeColor','none')

谢谢
赞一下 回复此楼
5楼2014-03-29 09:03:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

meatball1982

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by lyaaron at 2014-03-29 09:03:51
谢谢解答：）

按照您的思路，我想把Z定义为t,就是第一行，1:end
Y是2:end,2:end,

clear all
clc

data=xlsread('Data.xlsx');

x=data(2:end,1);
y=data(2:end,2:end);
z=data(1,1:end);

=meshgr ...

01.看你的z有多大。应该是维数不对。
02.meshgrid时，没必要有三个输入和输出。
03.surf时，注意维数要对应。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

lyaaron
唉。还是学吧。
6楼2014-03-29 09:26:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyaaron

银虫 (小有名气)
送红花一朵
引用回帖:
6楼: Originally posted by meatball1982 at 2014-03-29 09:26:16
01.看你的z有多大。应该是维数不对。
02.meshgrid时，没必要有三个输入和输出。
03.surf时，注意维数要对应。...

Z 就是单纯的时间轴。EXCEL文件里面的第一行我把它高亮了。
x=data(2:end,1);
y=data(2:end,2:end);
z=data(1,1:end);

[X,Y]=meshgrid(x,y);
surf(X,Y,z','EdgeColor','none')
xlabel('x')
ylabel('y')
zlabel('t')

这样就提示Error using surf (line 75)
Z must be a matrix, not a scalar or vector

刚学matlab 小白见谅
赞一下 回复此楼
7楼2014-03-29 09:36:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月只蓝

主管区长 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
lyaaron: 金币+25, ★★★★★最佳答案, 非常感谢帮助 2014-03-29 22:09:28
3楼的虫子已经做得很完善了，如果你要以时间t作Z轴的话，参考代码如下：
CODE:
function three_D_Surf
clear all;clc
data=xlsread('Data.xlsx');
t=data(1,2:end);
x=data(2:end,1);
y=data(2:end,2:end);
size(t)
size(x)
size(y)
[ti,xi]=meshgrid(min(t):(max(t)-min(t))/10/length(t):max(t),min(x):(max(x)-min(x))/10/length(x):max(x));
yi=interp2(t,x,y,ti,xi,'spline');
figure(1)
surf(xi,yi,ti),shading interp;
xlabel('x'),ylabel('y'),zlabel('t'),colorbar;

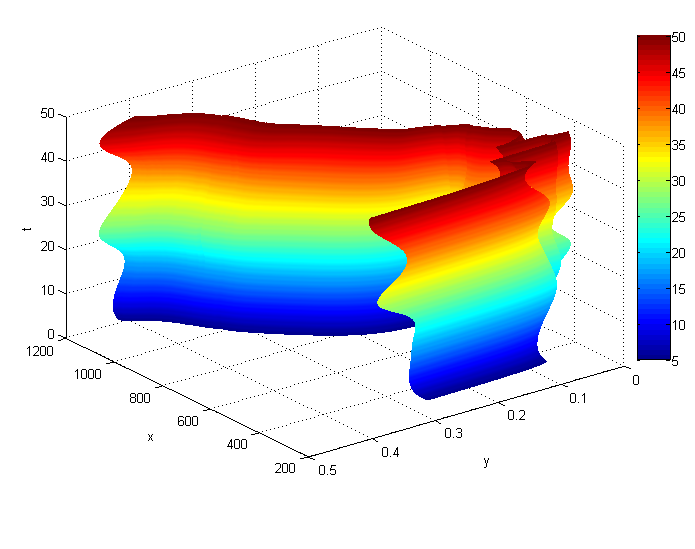

结果见附图1。
求助Matab画3D的surf图-1
赞一下(1人) 回复此楼
MATLAB、MS小问题、普通问题请发帖求助！时间精力有限，恕不接受无偿私信求助。
8楼2014-03-29 09:50:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyaaron

银虫 (小有名气)
引用回帖:
6楼: Originally posted by meatball1982 at 2014-03-29 09:26:16
01.看你的z有多大。应该是维数不对。
02.meshgrid时，没必要有三个输入和输出。
03.surf时，注意维数要对应。...

因为不是应助回帖，不能赠送金币非常感谢您的帮助
赞一下 回复此楼
9楼2014-03-29 22:10:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

meatball1982

铜虫 (小有名气)
没关系。
问题解决就好。
赞一下 回复此楼
唉。还是学吧。
10楼2014-03-30 13:12:34
