[求助] 低频光电检测电路的设计 已有2人参与

我设计这个电路已经弄了一年时间了，太悲催了。到现在还没找到完美的解决方案啊，好着急! 虽然原理看着简单，但是每次做好板子测试就会发现新的问题，所以电路方案也一直在改，请大家做过这种解调电路的给我点建议，谢谢了。

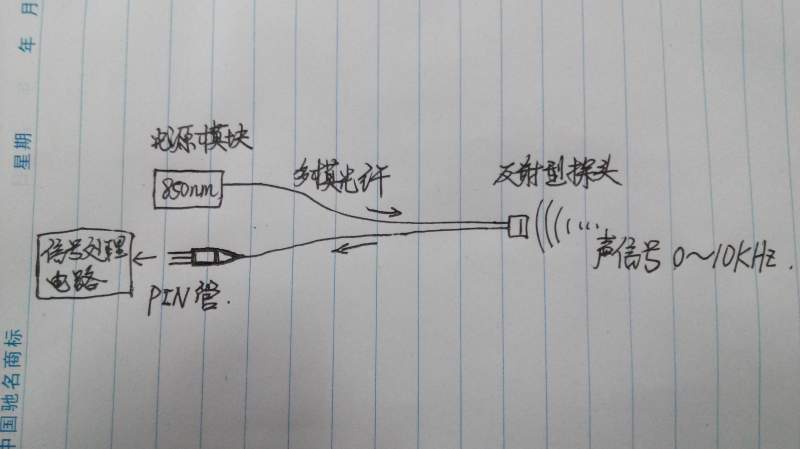

光纤传感系统说明：850nm光源模块通过多模光纤输入到FP腔，反射膜感受正弦波声压信号，将光强信号返回到输出光纤，输出光纤再将光信号传送给带尾纤的PIN光电二极管，我的检测电路板就从这个光电二极管开始。

注意：第一级跨阻放大电路（互阻放大电路）和后一级之间不能用电容隔离，因为我的声压信号是0~10KHz，要求低频信号要能通过。
           我自己做的电路有两方面的问题：第一，我将信号经过了两次减法电路去直流，但是发现最终信号的零点不稳定，零点会上下动，导致信号直接限幅失真。
                                                               第二，我的电路噪声太大了，运放搭有源滤波器，再接无源滤波器，噪声还是很大，不知道怎么办才好。

低频光电检测电路的设计
回复此楼

» 猜你喜欢
主要研究领域：遥感图像处理算法（基于Matlab，Python）、机器学习算法、深度学习算法（基于Tensorflow，Matlab）、光学传感技术、模拟电子技术、光电信号处理、
1楼 2014-03-26 23:49:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cbstudy

新虫 (初入文坛)

【答案】应助回帖

首先，我认为还得要隔直电容，因为背景光噪声就很大。
赞一下 回复此楼
2楼2014-03-30 22:55:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xdfanfan

禁虫 (正式写手)
本帖内容被屏蔽
3楼2014-03-31 17:03:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yoully

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by cbstudy at 2014-03-30 22:55:59
首先，我认为还得要隔直电容，因为背景光噪声就很大。

电路的频率下限要求就是0，隔直电容肯定不行
赞一下 回复此楼
主要研究领域：遥感图像处理算法（基于Matlab，Python）、机器学习算法、深度学习算法（基于Tensorflow，Matlab）、光学传感技术、模拟电子技术、光电信号处理、
4楼2014-04-03 10:27:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yoully

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by xdfanfan at 2014-03-31 17:03:28
你这个电路原理怎么那么像超声啊，或者OCT

什么意思？我不明白
赞一下 回复此楼
主要研究领域：遥感图像处理算法（基于Matlab，Python）、机器学习算法、深度学习算法（基于Tensorflow，Matlab）、光学传感技术、模拟电子技术、光电信号处理、
5楼2014-04-03 10:27:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
