[求助] 跪求大神，如何在LS-DYNA里面检查对称约束及沙漏问题 已有2人参与

我用ANSYS/LS-DYNA，做一个分析！现在给一个面设置了对称约束，想要检查下，这个约束是不是施加正确，如何操作！另外就是记录了下沙漏，发现沙漏很大，占到内能的17%左右。这个该怎么调？

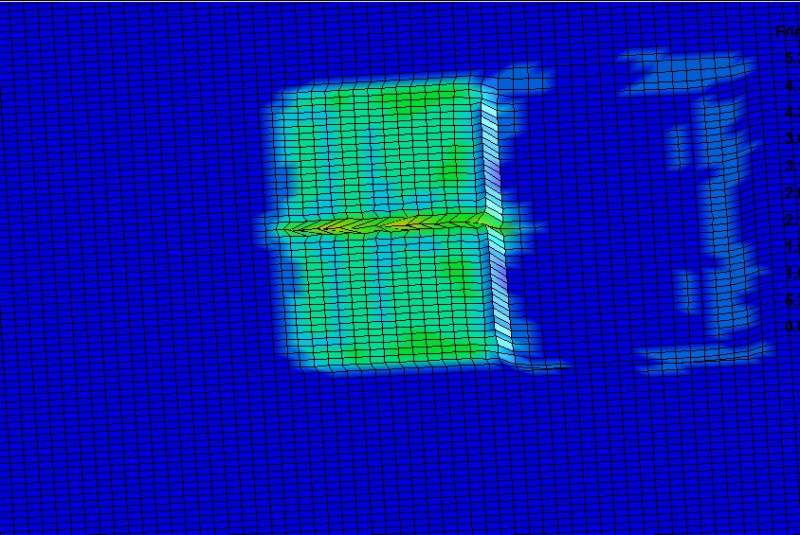

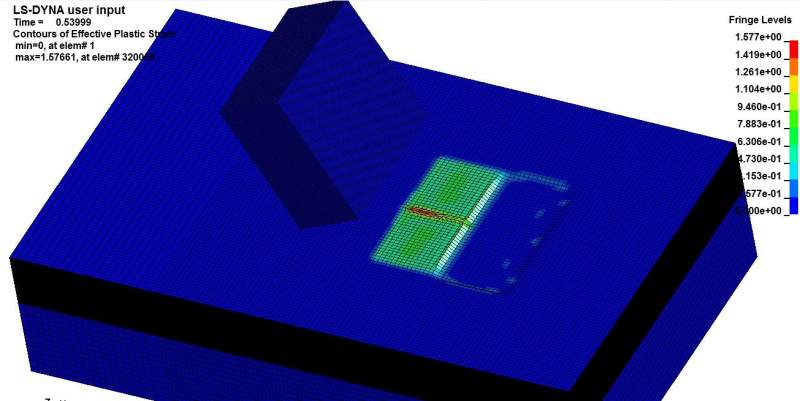

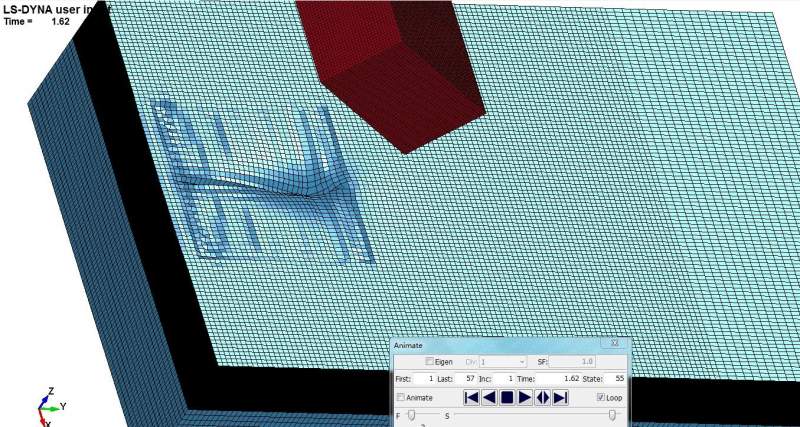

在后处理中查看到的结果来看，貌似我设的对称约束好像没有作用，居然在对称面上出现凹槽！这是什么情况？是我哪里设错了？大神在哪里！！！！！
是在LS-PREPOST里面还是在ANSYS界面中检查这个对称是否对这个面上的所以节点都设置正确这个对称约束?
跪求大神指导！

跪求大神，如何在LS-DYNA里面检查对称约束及沙漏问题


跪求大神，如何在LS-DYNA里面检查对称约束及沙漏问题-1


跪求大神，如何在LS-DYNA里面检查对称约束及沙漏问题-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
小木虫的朋友们很赞
1楼 2014-03-26 11:53:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlssunce

铜虫 (正式写手)

【答案】应助回帖

★ ★ ★
dijuan: 金币+3, ★有帮助 2014-04-14 22:00:36
设置后试试plot line显示
赞一下 回复此楼
天行健，君子以自强不息
2楼2014-04-05 12:13:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zurquan

金虫 (小有名气)

【答案】应助回帖

设定沙漏参数，在材料设定的时候设定，把第一个参数设为5，把穿透刚度设大点。此外，那接触区域的网格再细化。
赞一下 回复此楼
一切都在改变，贵在坚持。
3楼2014-06-24 20:52:30
