[求助] 【求助】origin9.0 x64 FFT作图问题

因为可耻到连正弦波的FFT都做不出来，所以求助了。（正弦波的FFT都画不出来别的更不指望了。）

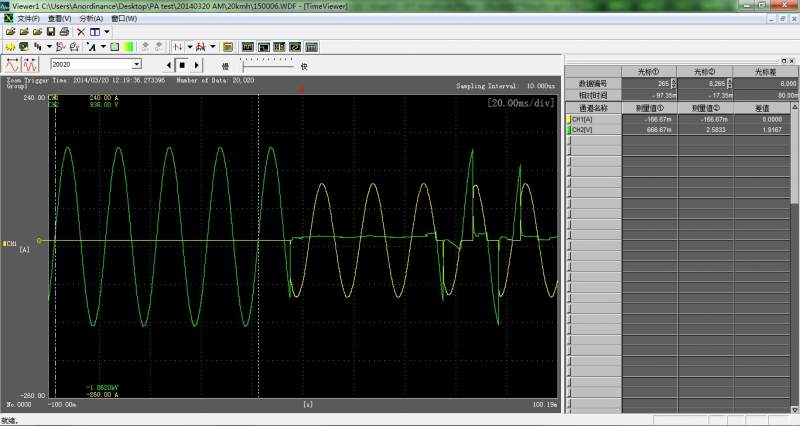

版本如题。使用Xviewer看到的波形（两竖线之间为我所选取的范围）：
【求助】origin9.0 x64 FFT作图问题

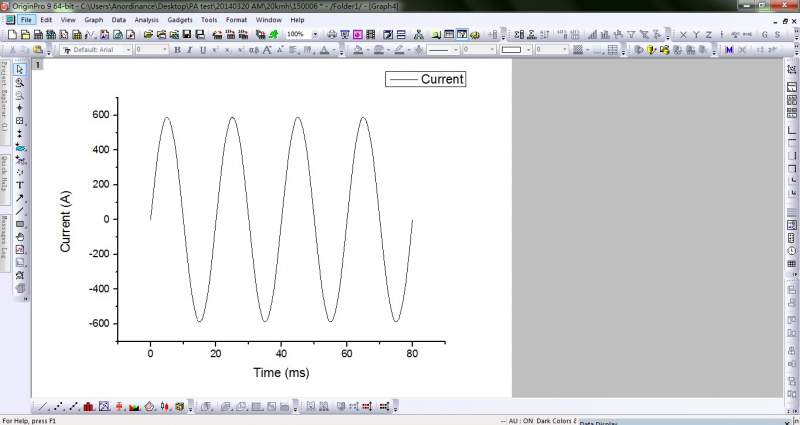

下图是导入Origin之后画出来的正弦波：
【求助】origin9.0 x64 FFT作图问题-1

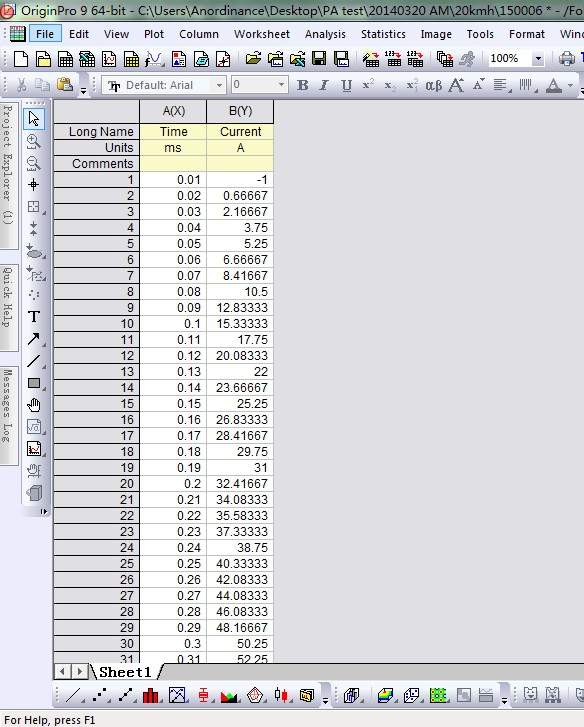

及其对应数据：
【求助】origin9.0 x64 FFT作图问题-2

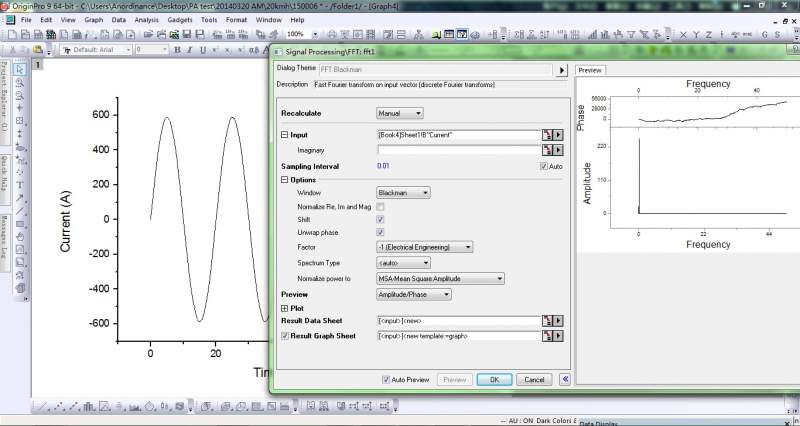

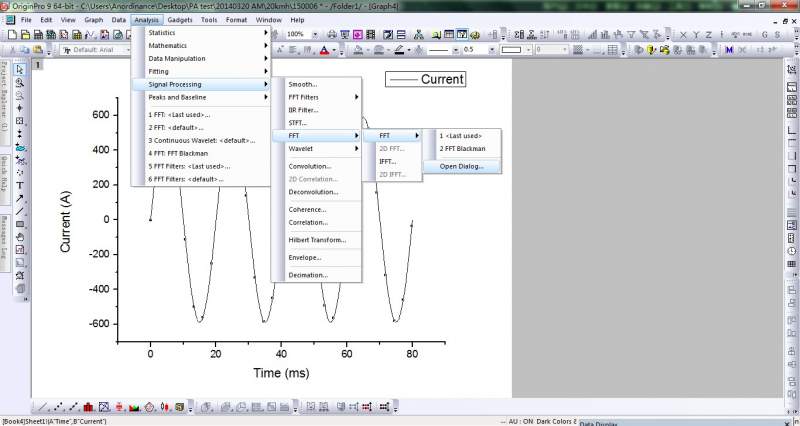

之后我想通过选择曲线直接作FFT，但是该选项图标是灰色的，因此使用booksheet进行配置：
【求助】origin9.0 x64 FFT作图问题-3

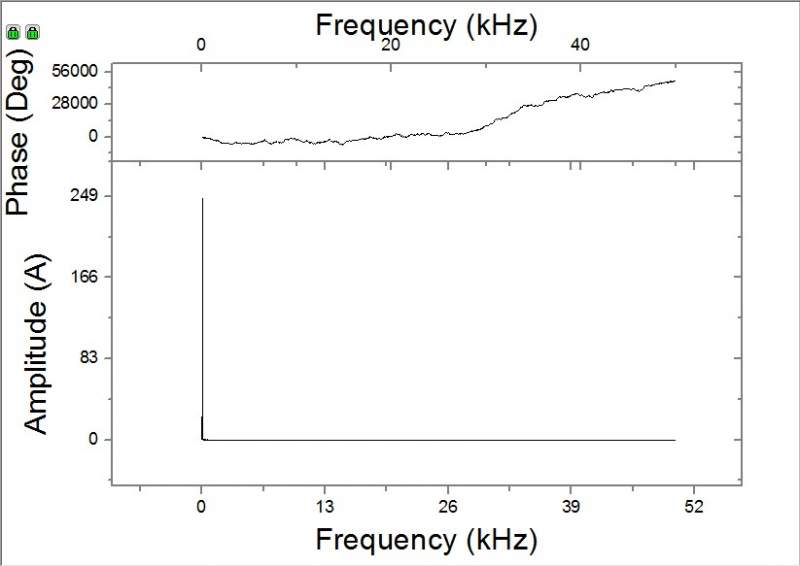

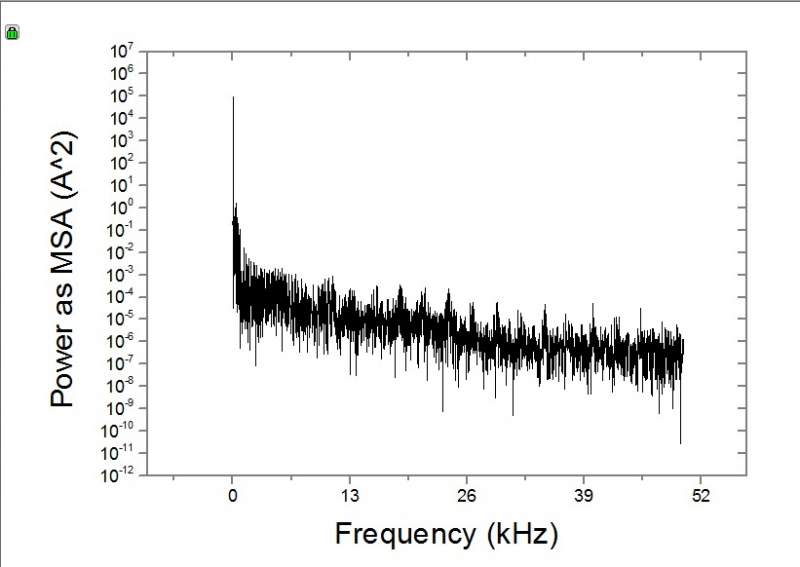

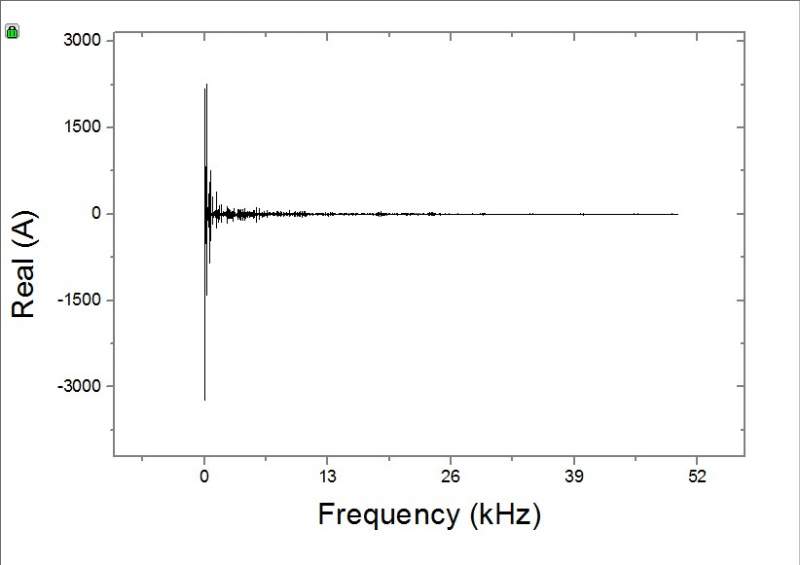

然后就成了这个杯具：
【求助】origin9.0 x64 FFT作图问题-4
【求助】origin9.0 x64 FFT作图问题-5
【求助】origin9.0 x64 FFT作图问题-6
【求助】origin9.0 x64 FFT作图问题-7

问题如下：
1、我应该是在哪里弄错了，导致FFT出来的频率响应不在50Hz上面（原图为工频），在零处有极大分量，怎么处理啊..求指点；
2、我设的采样间隔是0.01，我想着他是0.01s，但是看起来这图上像是0.01ms？是不是单位搞错了...
3、我的配置是不是有问题啊：没有办法选择曲线然后直接用2D FFT处理，另外我设置fft dialog有哪里是错误的呢？

诸位愿意看我唠叨这么久，小弟在此先谢过了~！
