小木虫论坛-学术科研互动平台 » 专业学科区 » 地学 » 地质学 » 画节理的赤平投影和玫瑰花图，数据有1000多组，请问什么软件能做到啊？
241/3返回列表123下一页
查看: 5002  |  回复: 23
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

tmgczb

至尊木虫 (知名作家)

[交流] 画节理的赤平投影和玫瑰花图，数据有1000多组，请问什么软件能做到啊？ 已有11人参与

因为要处理节理的数据，需要画出节理的极点投影图和玫瑰花图，但是数据有1000多组，请问什么软件能做到啊？有些学者用的是周继彬老师开发的StrucKit，我在网上找到了较低版本的，只能处理500组数据。而DIPS好像只能做100组数据。请问Matlab和Origin能做到吗？
回复此楼

» 收录本帖的淘帖专辑推荐

科研工具

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-25 15:02:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

xmxiaoming

实习版主 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

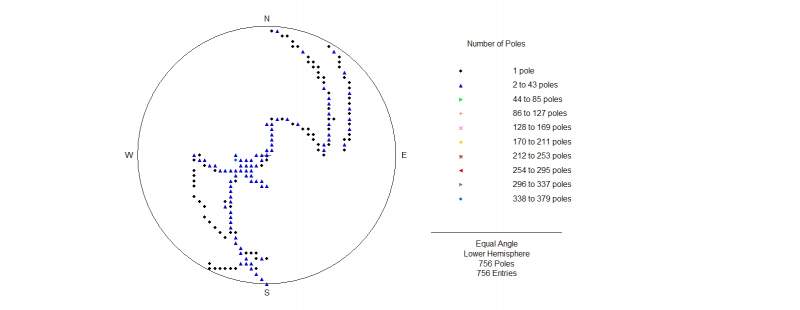

DIPS怎么会只能处理100组数据呢，DIPS处理的数量很大 成千上万没问题的，下面是我用DIPS做的极点图 （一共300+ 裂隙，极点有重复的） 你可以自己数数。其实用CAD编个小的批处理程序 也很简单 之前我编了个生成极点图的 但是玫瑰花图没有！
画节理的赤平投影和玫瑰花图，数据有1000多组，请问什么软件能做到啊？
赞一下(2人) 回复此楼
4楼2014-03-28 13:56:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hechicheng

银虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
周继彬是我们师兄诶，还有李志勇他们是一届的吧。。你可以用一下Stereonet软件，我带助教时候给学生都是用这个软件，处理数据可以很多，你试试。
节理玫瑰花图，等密极点分布图都可以做
赞一下(2人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : Stereonet.rar
    • 2014-09-23 12:51:50, 341.24 K
明月松间照，清泉石上流。
14楼2014-09-23 12:52:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

看看兽

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
Origin可以，matlab不行，没有玫瑰花图，要画你要自己编代码
赞一下 回复此楼
一个人的科研在于他的品性
2楼2014-03-25 18:49:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tmgczb

至尊木虫 (知名作家)
引用回帖:
2楼: Originally posted by 看看兽 at 2014-03-25 18:49:02
Origin可以，matlab不行，没有玫瑰花图，要画你要自己编代码

好，非常感谢。
回复此楼
3楼2014-03-27 14:35:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tmgczb

至尊木虫 (知名作家)
引用回帖:
4楼: Originally posted by xmxiaoming at 2014-03-28 13:56:44
DIPS怎么会只能处理100组数据呢，DIPS处理的数量很大 成千上万没问题的，下面是我用DIPS做的极点图 （一共300+ 裂隙，极点有重复的） 你可以自己数数。其实用CAD编个小的批处理程序 也很简单 之前我编了个生成极点图 ...

非常感谢，我用DIPS增加行，完成了。你发的这张照片真不错。你说的“批处理程序能实现哪些功能？
赞一下 回复此楼
5楼2014-03-28 15:04:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xmxiaoming

实习版主 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by tmgczb at 2014-03-28 15:04:18
非常感谢，我用DIPS增加行，完成了。你发的这张照片真不错。你说的“批处理程序能实现哪些功能？...

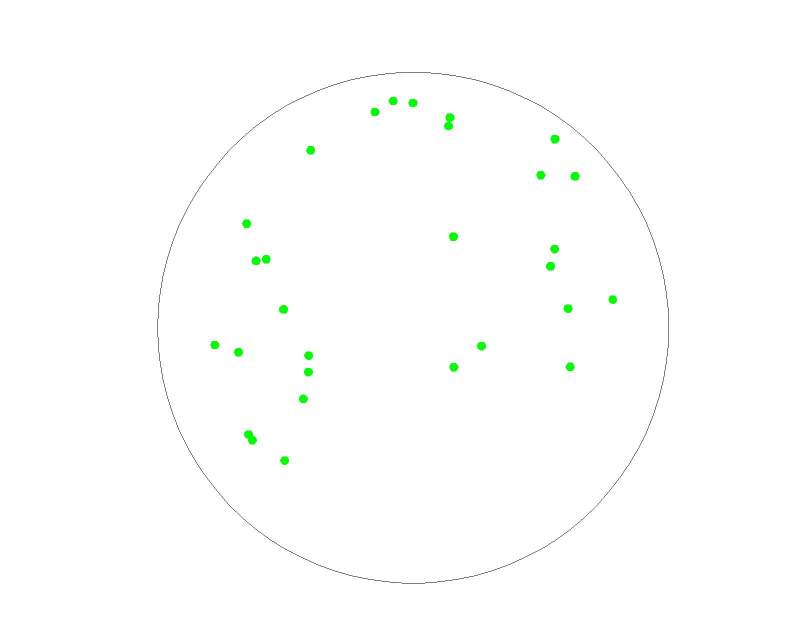

直接把数据从excel拷入到dips即可，批处理实现的功能很多，主要是处理重复的数据，这是我用CAD批处理生成的的裂隙极点图
画节理的赤平投影和玫瑰花图，数据有1000多组，请问什么软件能做到啊？-1
赞一下 回复此楼
6楼2014-03-28 16:53:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tmgczb

至尊木虫 (知名作家)
引用回帖:
6楼: Originally posted by xmxiaoming at 2014-03-28 16:53:08
直接把数据从excel拷入到dips即可，批处理实现的功能很多，主要是处理重复的数据，这是我用CAD批处理生成的的裂隙极点图

...

师兄，你真厉害，真心佩服。我不懂AutoCAD的编程。但是我想，我的数据那么多，肯定有重复的。重复了，会怎么样呢？
赞一下 回复此楼
7楼2014-03-28 18:19:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tmgczb

至尊木虫 (知名作家)
引用回帖:
6楼: Originally posted by xmxiaoming at 2014-03-28 16:53:08
直接把数据从excel拷入到dips即可，批处理实现的功能很多，主要是处理重复的数据，这是我用CAD批处理生成的的裂隙极点图

...

师兄，你的意思是批处理只用CAD？不是两种软件结合是吧？
赞一下 回复此楼
8楼2014-03-28 18:21:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xmxiaoming

实习版主 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by tmgczb at 2014-03-28 18:21:19
师兄，你的意思是批处理只用CAD？不是两种软件结合是吧？...

DIPS程序中，极点会根据重叠数具有不同的形状，你可以看我给你发的这个图的右侧，不同形状的极点代表的裂隙数量不同。这个批处理只是用到了CAD里一些简单命令，还没用到AUTO Lisp程序开发
赞一下 回复此楼
9楼2014-03-29 20:17:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tmgczb

至尊木虫 (知名作家)
引用回帖:
9楼: Originally posted by xmxiaoming at 2014-03-29 20:17:37
DIPS程序中，极点会根据重叠数具有不同的形状，你可以看我给你发的这个图的右侧，不同形状的极点代表的裂隙数量不同。这个批处理只是用到了CAD里一些简单命令，还没用到AUTO Lisp程序开发...

非常感谢，又时间教教我。师兄，你是做边坡的还是别的什么？
赞一下 回复此楼
10楼2014-03-30 10:20:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
